డంప్ ట్రైలర్లు, టిప్పర్ ట్రక్కులు మరియు హాయిస్ట్ల కోసం HCIC DC హైడ్రాలిక్ పవర్ యూనిట్లు. 2.0-4.5 kW మోటార్, 16-25 MPa ప్రెజర్, SAE పోర్ట్లతో 12V/24V విద్యుత్-ఆధారిత పంపు. స్టాక్లో 6 ప్రామాణిక నమూనాలు. ISO 9001 సర్టిఫికేట్ పొందింది.
Motor Power:
2.0 kW/3.0kW/4.5kWVoltage:
12DC/24DCMax Flow:
9/14/22L/నిమిDC హైడ్రాలిక్ పవర్ యూనిట్ అనేది PTO-రహిత మొబైల్ హైడ్రాలిక్స్ యొక్క గుండె, ఉపకరణాలు కాదు.
HCIC PU-సిరీస్ యూనిట్లు పూర్తిగా జినాన్లో నిర్మించబడ్డాయి - అవుట్సోర్సింగ్ లేదు, వైట్ లేబుల్ లేదు. ప్రతి ఒక్కటి మా సిలిండర్ CNC పరికరాలపై తయారు చేయబడిన మా అంతర్గత గాయం మోటార్, లోడ్-సరిపోలిన గేర్ పంప్ మరియు వాల్వ్ బ్లాక్లను ఉపయోగిస్తుంది.
12V/24V ట్రక్ బ్యాటరీలపై నడుస్తుంది, ఇది డంప్ ట్రైలర్ హాయిస్ట్లు, కత్తెర లిఫ్ట్లు మరియు టిల్ట్ డెక్ల కోసం సిలిండర్లకు శక్తినిస్తుంది. PTO లేదా నడుస్తున్న ఇంజిన్ లేదు; కేబుల్స్ మరియు గొట్టాలను హుక్ అప్ చేయండి.
సాధారణ వైఫల్యాలు తక్కువ పరిమాణంలో ఉన్న వైరింగ్, చిక్కుకున్న గాలి లేదా తప్పుగా సర్దుబాటు చేయబడిన ఉపశమన కవాటాల నుండి వస్తాయి. ప్రతి యూనిట్ 110% ఒత్తిడితో 3 నిమిషాల లోడ్ పరీక్షించబడుతుంది. 8% కంటే ఎక్కువ ఆంప్ డ్రా సర్జ్ ఉన్న యూనిట్లు రీకాలిబ్రేట్ చేయబడతాయి.
మేము మా స్వంత DC మోటార్లను మూసివేస్తాము. 2-పోల్ సిరీస్-గాయం, క్లాస్ H ఇన్సులేషన్ 180°Cకి రేట్ చేయబడింది. PU-2000 2.0 kW మోటారును నడుపుతుంది. PU-4500 4.5 kW మోటారును నడుపుతుంది. తేడా కేవలం శక్తి కాదు - ఇది విధి చక్రం.
12V సిస్టమ్పై 2.0 kW మోటారు పూర్తి లోడ్ వద్ద దాదాపు 200 ఆంప్స్ లాగుతుంది. చాలా ట్రక్ బ్యాటరీలు సాధారణ వాతావరణంలో 30-45 సెకన్ల పాటు నిర్వహించగలవు. -10°C క్రింద, మీరు 24V సిస్టమ్లో 4.5 kW మోటార్ కావాలి. చల్లని నూనె చిక్కగా ఉంటుంది. ఉపాంత మోటారు నిలిచిపోతుంది.
ఆర్మేచర్ G6.3 టాలరెన్స్కు డైనమిక్గా బ్యాలెన్స్ చేయబడింది. మేము అసెంబ్లీకి ముందు 500V DC వద్ద Meggerలో ప్రతి మోటారును తనిఖీ చేస్తాము. 20 MΩ కంటే తక్కువ ఇన్సులేషన్ నిరోధకత = తిరస్కరించండి.
గేర్ పంప్. అల్యూమినియం శరీరం. గట్టిపడిన ఉక్కు గేర్లు, దంతాల పార్శ్వాలపై 0.8 μm Ra ఉపరితల ముగింపుకు గ్రౌండ్.
స్థానభ్రంశం పరిధులు:
ఇది ఎందుకు ముఖ్యమైనది: ప్రవాహం రేటు = స్థానభ్రంశం × మోటార్ RPM. 2800 RPM వద్ద 3.2 cc పంపు మీకు నిమిషానికి 9 లీటర్లు ఇస్తుంది. ఇది మీ సిలిండర్ ఎంత వేగంగా కదులుతుందో నిర్ణయిస్తుంది. 4-అంగుళాల బోర్తో కూడిన 40-అంగుళాల స్ట్రోక్ సిలిండర్ పూర్తిగా విస్తరించడానికి దాదాపు 8.2 లీటర్లు అవసరం. 9 L/min వద్ద, అది దాదాపు 55 సెకన్లలో జరుగుతుంది. పంప్ స్థానభ్రంశం మార్చండి మరియు మీరు ఆ వేగాన్ని మార్చండి. సాధారణ గణితం. మంత్రం లేదు.
6061-T6 అల్యూమినియం బిల్లెట్ నుండి CNC-మెషిన్ చేయబడింది. తారాగణం కాదు. తారాగణం శరీరాలు సారంధ్రతను కలిగి ఉంటాయి. మేము 2005లో 200 యూనిట్ల బ్యాచ్ తర్వాత క్యాస్టింగ్ శూన్యాల నుండి హెయిర్లైన్ క్రాక్లతో తిరిగి వచ్చామని తెలుసుకున్నాము.
ప్రామాణిక కాన్ఫిగరేషన్:
రిలీఫ్ ఫ్యాక్టరీలో సిస్టమ్ యొక్క రేట్ ప్రెజర్ 1.1×కి సెట్ చేయబడింది మరియు మూసివేయబడుతుంది. మేము నైట్రోజన్-ఛార్జ్డ్ టెస్ట్ స్టాండ్ని ఉపయోగిస్తాము, డెడ్-వెయిట్ టెస్టర్ కాదు. కాలిబ్రేషన్ ల్యాబ్లకు డెడ్-వెయిట్ టెస్టర్లు బాగానే ఉంటాయి; వారు డైనమిక్ క్రాకింగ్ ప్రెజర్ డ్రిఫ్ట్ను పట్టుకోరు.
క్షితిజసమాంతర-మౌంట్ స్టీల్ ట్యాంక్. 2 mm గోడ. లోపల మరియు వెలుపల పొడి పూత. అసమాన మైదానంలో చమురు స్లాష్ను తగ్గించడానికి అంతర్గత బాఫిల్ ప్లేట్.
సామర్థ్యాలు: 4L, 6L, 8L, 12L, 15L.
బ్రీటర్ క్యాప్ 40-మైక్రాన్ ఫిల్టర్ ఎలిమెంట్ను కలిగి ఉంది. ఎవరైనా బ్రీతర్ క్యాప్ను కోల్పోయి, ధూళి చేరినందున ఎన్ని యూనిట్లు విఫలమవుతున్నాయని మీరు ఆశ్చర్యపోతారు. 150 మైక్రాన్ల ఇసుక రేణువు సుమారు 20 సైకిళ్లలో గేర్ పంప్ హౌసింగ్ను స్కోర్ చేస్తుంది.
| పరామితి | PU-2000 | PU-3000 | PU-4500 |
|---|---|---|---|
| మోటార్ పవర్ | 2.0 kW | 3.0 kW | 4.5 kW |
| వోల్టేజ్ | 12V DC | 12V / 24V DC | 24V DC |
| గరిష్ట కరెంట్ | 200A @ 12V | 285A @ 12V / 145A @ 24V | 210A @ 24V |
| గరిష్ట ప్రవాహం | 9 ఎల్/నిమి | 14 ఎల్/నిమి | 22 L/నిమి |
| రేట్ చేయబడిన ఒత్తిడి | 16 MPa (2320 PSI) | 20 MPa (2900 PSI) | 25 MPa (3625 PSI) |
| ట్యాంక్ సామర్థ్యం | 4L / 6L / 8L | 6L / 8L / 12L | 8L / 12L / 15L |
| డ్యూటీ సైకిల్ | S3 - 10% | S3 - 15% | S3 - 15% |
| బరువు (పొడి, 8లీ) | 18 కిలోలు | 24 కిలోలు | 32 కిలోలు |
ఇది మా PU-సిరీస్ షిప్లలో 70%. 4-దశల టెలిస్కోపిక్ హాయిస్ట్తో కూడిన సింగిల్-యాక్సిల్ 5-టన్నుల డంప్ ట్రైలర్కు 45° టిల్ట్ యాంగిల్లో లోడ్ను బ్రేక్ చేయడానికి దాదాపు 16 MPa అవసరం. 20 MPa వద్ద PU-3000 25% మార్జిన్ను ఇస్తుంది. లోడ్ తడి ఇసుకగా ఉన్నప్పుడు ఆ మార్జిన్ ముఖ్యం, పొడి కంకర కాదు.

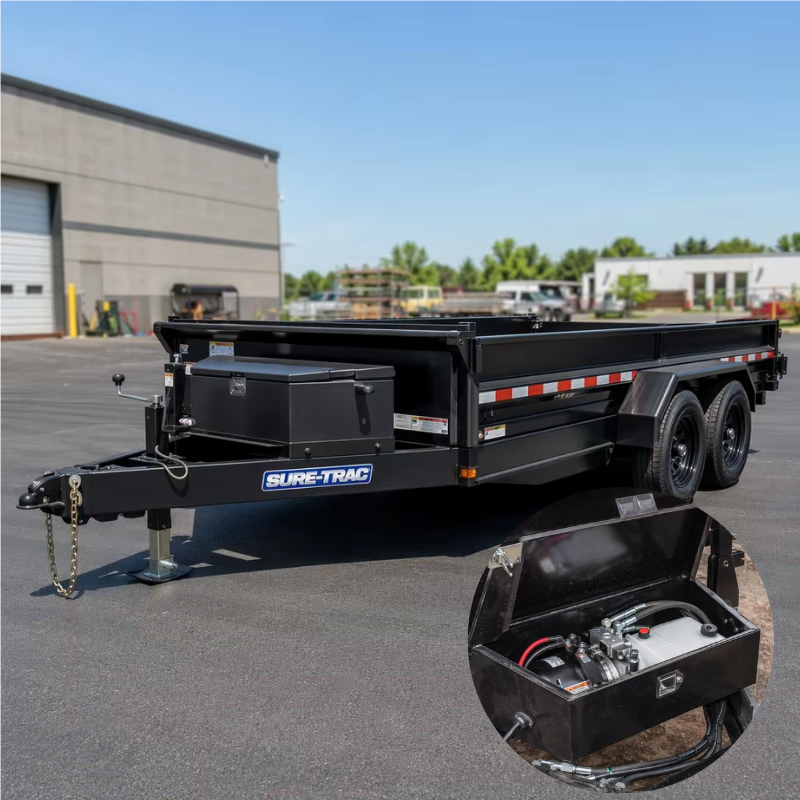

యూనిట్ ఒక స్టీల్ ఎన్క్లోజర్ లోపల ట్రైలర్ నాలుకపై అమర్చబడుతుంది. బ్యాటరీ నుండి మోటారుకు కేబుల్ రన్ 3 మీటర్ల కంటే తక్కువ పరుగుల కోసం కనీసం 35 mm² ఉండాలి. మేము ప్రతి యూనిట్తో 200A కాంటాక్టర్ రిలేని చేర్చుతాము. రిలేను దాటవేయవద్దు. మీరు మాన్యువల్ కంట్రోలర్లో సోలనోయిడ్ పరిచయాలను వెల్డ్ చేస్తారు.
తక్కువ ప్రవాహం అవసరం. 24-అంగుళాల స్ట్రోక్తో నడిచే సింగిల్-స్టేజ్ 3-అంగుళాల బోర్ సిలిండర్ను విస్తరించడానికి దాదాపు 2.8 లీటర్లు అవసరం. 2.0 cc పంప్తో PU-2000 నుండి 5 L/min వద్ద, ఆ డెక్ దాదాపు 34 సెకన్లలో వంగిపోతుంది. కారు లంచ్ చేయనింత సున్నితంగా ఉంటుంది.
ఈ అప్లికేషన్లు హోల్డింగ్ డిమాండ్. సిలిండర్ ఆగిపోయినప్పుడు, అది ఆపివేయబడాలి - క్రీప్ లేదు, 8 గంటల పాటు డ్రిఫ్ట్ ఉండదు. మేము ఈ ఆర్డర్ల కోసం వాల్వ్ బ్లాక్లో పైలట్-ఆపరేటెడ్ చెక్ వాల్వ్ని నిర్దేశిస్తాము. ల్యాప్డ్ ఉపరితలంపై పాప్పెట్ సీట్లు. 80% రేట్ ప్రెజర్ వద్ద లీకేజ్: నిమిషానికి 0.1 cc కంటే తక్కువ.
మా PU-సిరీస్ HCIC పవర్ హాయిస్ట్ సిలిండర్లకు ముందే సరిపోలింది:
| హాయిస్ట్ మోడల్ | సిఫార్సు చేయబడిన PU | గమనికలు |
|---|---|---|
| 310 / 416 | PU-2000 (12V) | లైట్-డ్యూటీ, సింగిల్-యాక్సిల్ ట్రైలర్లు |
| 516 / 520 | PU-3000 (12V/24V) | మధ్య-శ్రేణి, 5-8 టన్నుల సామర్థ్యం |
| 616 / 620 / 621 | PU-3000 (24V) | భారీ సింగిల్-యాక్సిల్, 8-12 టన్ను |
| 625 / 630 | PU-4500 (24V) | టాండమ్-యాక్సిల్, 12-15+ టన్ను |
మోటార్ హౌసింగ్ 1050 స్టీల్ ట్యూబ్గా ప్రారంభమవుతుంది. మేము దానిని కత్తిరించాము, రెండు చివరలను ఎదుర్కొంటాము మరియు CNC లాత్లో H7 టాలరెన్స్కు స్టేటర్ సీటును బోర్ చేస్తాము. స్టేటర్ 0.02 మిమీ ఇంటర్ఫరెన్స్ ఫిట్తో నొక్కబడుతుంది. చాలా వదులుగా మరియు అది కంపిస్తుంది. చాలా గట్టిగా మరియు అది చల్లని వాతావరణంలో గృహాన్ని పగులగొడుతుంది.
పంప్ గేర్లు 20CrMnTi నుండి హోబ్డ్ చేయబడతాయి, తర్వాత 58-62 HRC వద్ద 0.8-1.0 mm కేస్ డెప్త్కు కార్బరైజ్ చేయబడతాయి. గేర్ హౌసింగ్ 0.4 μm Ra బోర్ ఫినిషింగ్కు మెరుగుపడింది. గేర్ చిట్కా క్లియరెన్స్: 0.06-0.10 mm. 0.06 mm క్రింద మరియు ఉష్ణ విస్తరణ గేర్లను లాక్ చేస్తుంది. 0.10 మిమీ పైన మరియు వాల్యూమెట్రిక్ సామర్థ్యం 85% కంటే తక్కువగా పడిపోతుంది.
ప్రతి సమావేశమైన యూనిట్ టెస్ట్ బెంచ్పైకి వెళుతుంది. మేము లాగ్ చేస్తాము:
మొత్తం డేటా సీరియల్-నంబర్డ్ టెస్ట్ షీట్లోకి వెళుతుంది. మీరు యూనిట్తో కాపీని పొందుతారు.
HCIC 1998 నుండి హైడ్రాలిక్ ఉత్పత్తులను నిర్మిస్తోంది. 300+ సిబ్బంది. షాన్డాంగ్ ప్రావిన్స్లో మూడు ఫ్యాక్టరీలు. వార్షిక విక్రయాలలో 54+ మిలియన్ USD. ఉత్పత్తులు 50+ దేశాలకు రవాణా చేయబడ్డాయి.
మేము వ్యాపార సంస్థ కాదు. మేము CNC లైన్లు, వెల్డింగ్ సెల్లు, హోనింగ్ మెషీన్లు మరియు టెస్ట్ బెంచ్లను కలిగి ఉన్నాము. మీరు హైడ్రాలిక్ పవర్ యూనిట్ గురించి మాకు ఇమెయిల్ చేసినప్పుడు, మీరు వాల్వ్ బ్లాక్ను మెషిన్ చేసిన వ్యక్తులతో మాట్లాడుతున్నారు, పంప్ లోపలి భాగాన్ని ఎప్పుడూ చూడని మధ్యవర్తితో కాదు.
మా R&D బృందంలో హైడ్రాలిక్స్లో ఒక్కొక్కరు 15-25 సంవత్సరాల వయస్సు గల 10 మంది ఇంజనీర్లు ఉన్నారు. మేము కేవలం పోటీదారుల డిజైన్లను కాపీ చేయము. కస్టమర్ మాకు వైఫల్య నివేదికను పంపినప్పుడు, మా ఇంజనీరింగ్ బృందం పూర్తి విచ్ఛేదనం - మెటలర్జీ, ఉపరితల ముగింపు, డైమెన్షనల్ ఇన్స్పెక్షన్ - మరియు 14 రోజులలోపు దిద్దుబాటు చర్యను జారీ చేస్తుంది.
ISO 9001:2015 సర్టిఫికేట్ పొందింది. QPQ నైట్రిడింగ్ లైన్ ఇన్-హౌస్. ASTM B117కి సాల్ట్ స్ప్రే పరీక్ష.
