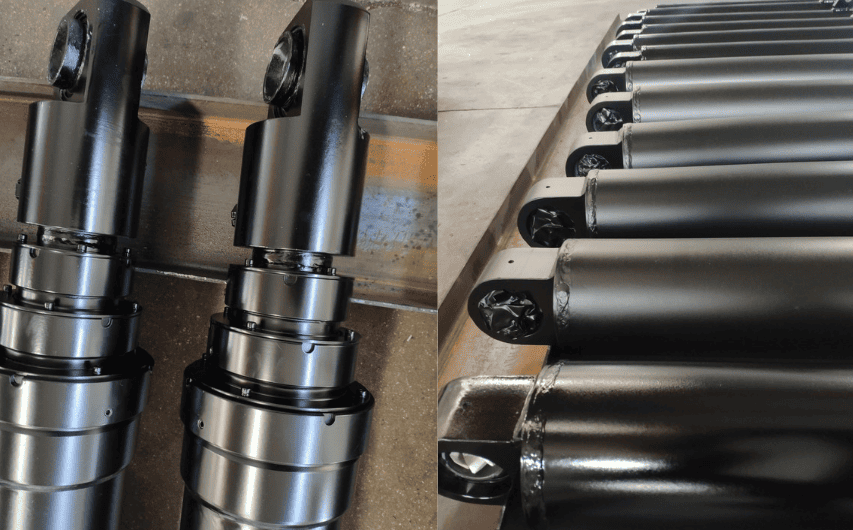

దీర్ఘ-ప్రయాణ OEM పరికరాల కోసం 53-4592-106 డబుల్ క్లెవిస్ హైడ్రాలిక్ సిలిండర్ కొలతలు, 106.06-అంగుళాల స్ట్రోక్, 3/4-అంగుళాల NPTF పోర్ట్ మరియు 208 lb కేటలాగ్ బరువును సమీక్షించండి.
Stroke:
2,694 మి.మీClosed length,:
1,219 మి.మీExtended length:
3,913 మి.మీPort:

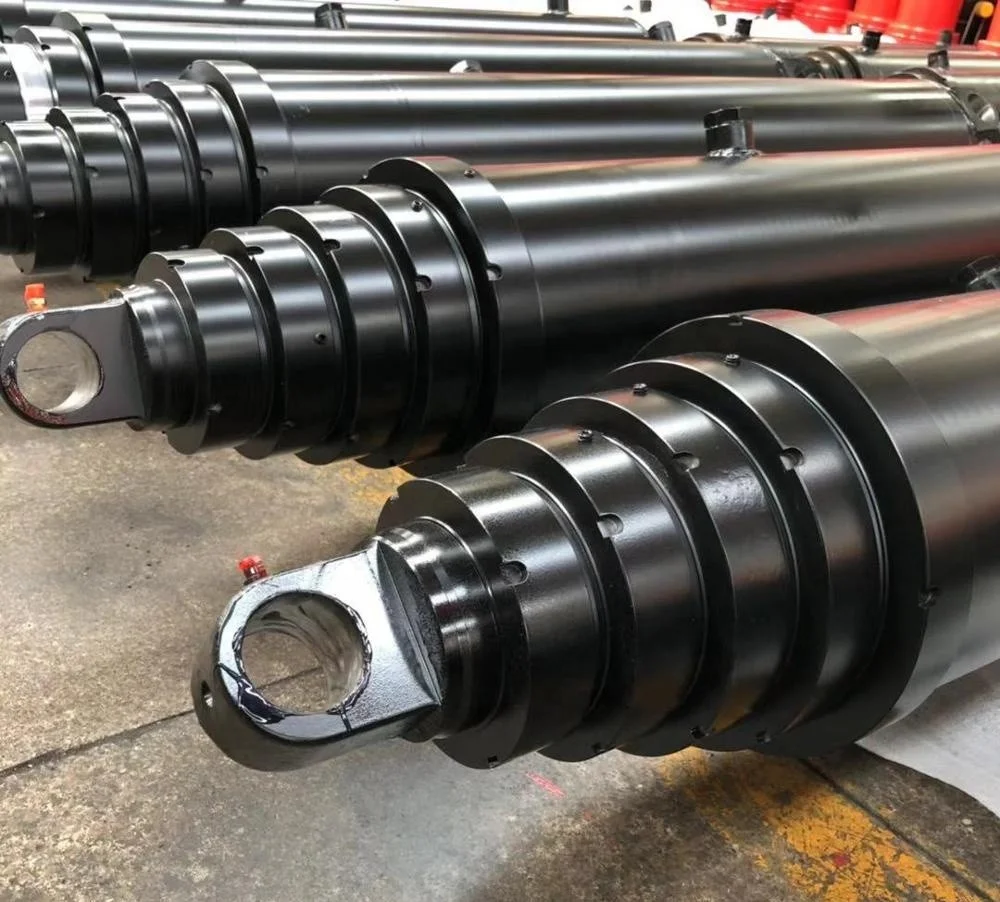

NPTFలో 3/453-4592-106 డబుల్ క్లెవిస్ హైడ్రాలిక్ సిలిండర్ అనేది HCIC-2026 కేటలాగ్‌లో జాబితా చేయబడిన లాంగ్-స్ట్రోక్ 4000 సిరీస్ మోడల్. దీని 106.06-అంగుళాల కేటలాగ్ స్ట్రోక్ దానిని కాంపాక్ట్ యాక్యుయేటర్ నుండి వేరే ఇన్‌స్టాలేషన్ చర్చలో ఉంచుతుంది: యంత్రం పిన్-సెంటర్ దూరంలో సుదీర్ఘ మార్పు కోసం స్థలాన్ని కలిగి ఉండాలి మరియు బ్రాకెట్‌లు మరియు గొట్టాలు పూర్తి కదలిక ద్వారా నియంత్రించబడాలి.
OEM బిల్డర్ లేదా నిర్వహణ బృందం కోసం, ఉపయోగకరమైన ప్రారంభ స్థానం పూర్తి డైమెన్షనల్ వరుస. ఇది స్ట్రోక్, క్లోజ్డ్ పొడవు, పొడిగించిన పొడవు, మౌంటు కొలతలు, పోర్ట్, ఆయిల్ వాల్యూమ్ మరియు బరువును కలిగి ఉంటుంది. ప్రాజెక్ట్ కొటేషన్ కోసం అడిగే ముందు మోడల్‌ను ఇప్పటికే ఉన్న సిలిండర్ లేదా కొత్త మెషీన్ లేఅవుట్‌తో పోల్చడానికి ఈ విలువలు ఇంజనీర్‌లకు సహాయపడతాయి.
| అంశం | అంగుళం విలువ | మెట్రిక్ విలువ |
|---|---|---|
| మోడల్ | 53-4592-106 | 53-4592-106 |
| సిరీస్ | 4000 సిరీస్ | 4000 సిరీస్ |
| స్ట్రోక్, ఎ | 106.06 అంగుళాలు | 2,694 మి.మీ |
| క్లోజ్డ్ లెంగ్త్, బి | 48.00 ఇం | 1,219 మి.మీ |
| విస్తరించిన పొడవు, సి | 154.06 అంగుళాలు | 3,913 మి.మీ |
| పరిమాణం డి | 1.50 అంగుళాలు | 38 మి.మీ |
| పరిమాణం E | 2.06 అంగుళాలు | 52 మి.మీ |
| పరిమాణం F | 2.00 ఇం | 51 మి.మీ |
| పరిమాణం జి | 7.00 ఇం | 178 మి.మీ |
| పరిమాణం J | 2.06 అంగుళాలు | 52 మి.మీ |
| పరిమాణం K | 19.50 అంగుళాలు | 495 మి.మీ |
| పోర్ట్ | NPTFలో 3/4 | NPTFలో 3/4 |
కేటలాగ్ 53-4592-106 కోసం సార్వత్రిక ఒత్తిడి, లోడ్ లేదా సేవా జీవిత హామీని అందించదు. తుది ఎంపికకు యంత్రం యొక్క నిజమైన లోడ్ మార్గం, హైడ్రాలిక్ పరిస్థితులు మరియు భద్రతా సమీక్ష అవసరం.

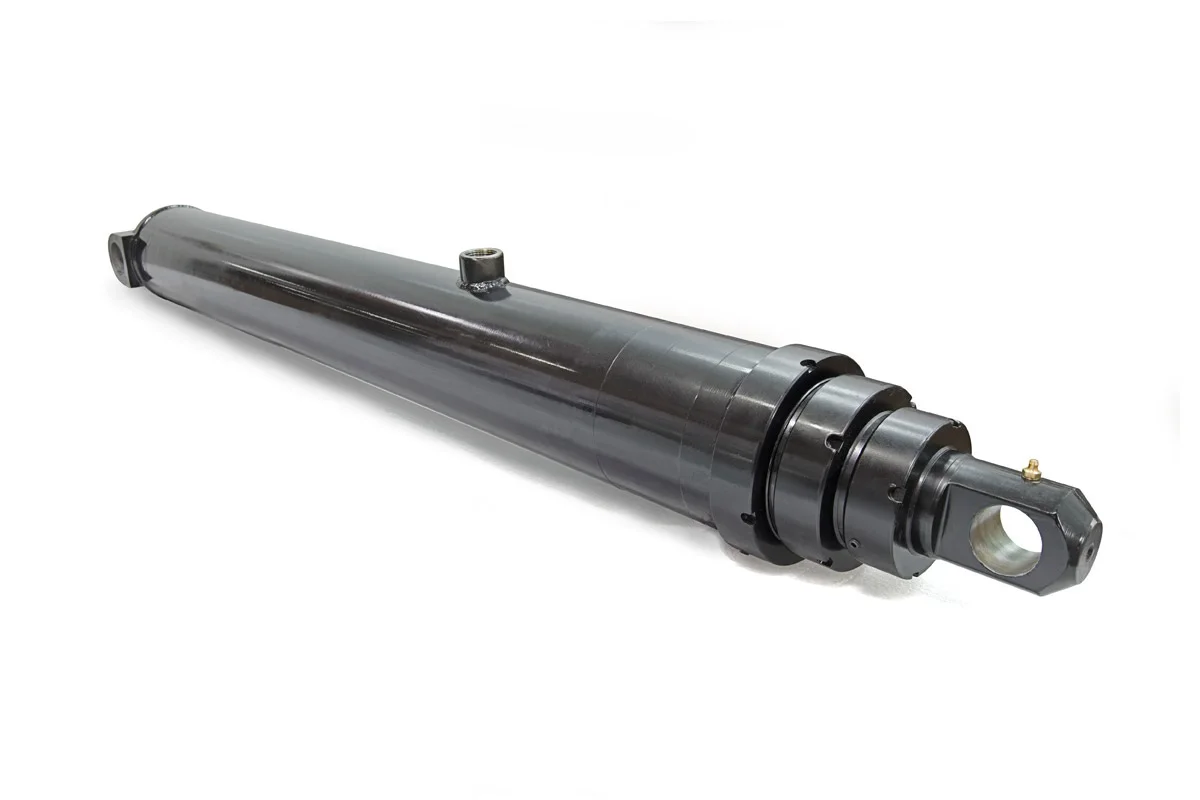

పిన్-టు-పిన్ సిలిండర్ ఒంటరిగా పనిచేయదు. స్థిర పిన్, మూవింగ్ పిన్ మరియు కనెక్ట్ చేయబడిన మెకానిజం చలనాన్ని నిర్వచించాయి. 53-4592-106 కోసం, కేటలాగ్ 48.00 అంగుళాలు మూసివేయబడింది మరియు 154.06 అంగుళాలు పొడిగించబడింది. అందువల్ల యంత్రానికి పిన్-సెంటర్ దూరంలో పెద్ద మార్పులో నియంత్రిత మార్గం అవసరం.
ఇన్‌స్టాలేషన్‌కు ముందు, రెండు ముగింపు స్థానాలు మరియు అనేక ఇంటర్మీడియట్ స్థానాలను మ్యాప్ చేయండి. సిలిండర్ ఉద్దేశించిన కోణ పరిధిలో ఉందో లేదో తనిఖీ చేయండి, మౌంటు బ్రాకెట్‌లు సరైన దిశలో లోడ్‌ను మోస్తున్నాయో లేదో మరియు చుట్టుపక్కల నిర్మాణం శరీరం, రాడ్, పిన్స్ మరియు గొట్టం కదలిక కోసం గదిని వదిలివేస్తుంది.
సుదీర్ఘ స్ట్రోక్ రూటింగ్‌ను మరింత ముఖ్యమైనదిగా చేస్తుంది. గొట్టాలు ఫ్రేమ్‌కు వ్యతిరేకంగా సాగదీయడం, స్నాగ్ చేయడం లేదా రుద్దడం లేకుండా కదిలే అసెంబ్లీని అనుసరించాలి. సేవా బృందాలు పోర్ట్ మరియు మౌంటు హార్డ్‌వేర్‌కు సంబంధం లేని పరికరాలను విడదీయకుండా చేరుకోగలగాలి.

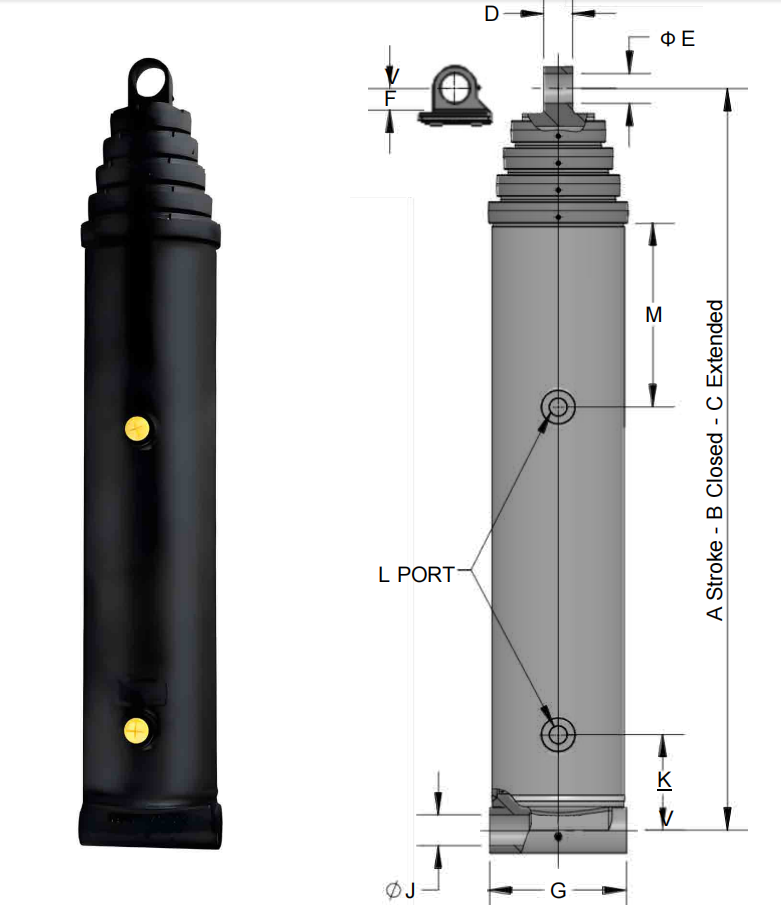

కేటలాగ్ కొలతలు D, E, F, G, J మరియు K మౌంటు అమరిక కోసం డైమెన్షనల్ స్టార్టింగ్ పాయింట్‌ను అందిస్తాయి. లాంగ్ స్ట్రోక్ మాత్రమే ఫిట్‌మెంట్ అవసరం అని భావించే బదులు వాటిని మెషిన్ డ్రాయింగ్‌తో పోల్చండి.
NPTF పోర్ట్‌లోని 3/4 తప్పనిసరిగా ఇప్పటికే ఉన్న హైడ్రాలిక్ ప్లంబింగ్ మరియు ఫిట్టింగ్ ప్రాక్టీస్‌తో సరిపోలాలి. పరిమితం చేయబడిన స్థలంలో సిలిండర్‌ను ఇన్‌స్టాల్ చేయడానికి ముందు అడాప్టర్, సీలింగ్ పద్ధతి, గొట్టం బెండ్ వ్యాసార్థం మరియు పోర్ట్ ఓరియంటేషన్‌ను ధృవీకరించండి.
ఉత్పత్తి వరుస 1.7 గ్యాలన్ల ఫిల్ ఆయిల్ వాల్యూమ్ మరియు 6.0 గ్యాలన్ల పొడిగించిన ఆయిల్ వాల్యూమ్‌ను జాబితా చేస్తుంది. హైడ్రాలిక్ సిస్టమ్ తప్పనిసరిగా సిలిండర్, గొట్టాలు, వాల్వ్ బ్లాక్ మరియు వాస్తవ ఆపరేటింగ్ స్థానానికి తగినంత ఉపయోగపడే రిజర్వాయర్ వాల్యూమ్‌ను కలిగి ఉండాలి. ఈ కేటలాగ్ విలువలు పూర్తి రిజర్వాయర్-పరిమాణ గణన కాదు.
జాబితా చేయబడిన బరువు 208 పౌండ్లు. రవాణా, ఇన్‌స్టాలేషన్ ప్లానింగ్ మరియు బ్రాకెట్ డిజైన్ సమయంలో ఆ విలువ ముఖ్యమైనది. సురక్షితమైన ట్రైనింగ్ పద్ధతిని అందించండి మరియు యంత్ర నిర్మాణం సిలిండర్‌కు మద్దతు ఇవ్వగలదని మరియు పిన్ జాయింట్ల ద్వారా పని భారాన్ని బదిలీ చేయగలదని నిర్ధారించండి.
పిన్-టు-పిన్ సిలిండర్‌ను ఉపయోగించే దీర్ఘ-ప్రయాణ OEM పరికరాలు మరియు రీప్లేస్‌మెంట్ ప్రాజెక్ట్‌ల కోసం 53-4592-106ని సమీక్షించవచ్చు. మెషిన్ జ్యామితి కేటలాగ్ కొలతలతో సరిపోలితే, పూర్తి పొడిగింపులో స్థిర మరియు కదిలే మౌంటు పాయింట్‌లు చాలా దూరంగా ఉండే మెకానిజమ్‌ల కోసం ఇది అభ్యర్థి.
కొటేషన్ మోడల్ నంబర్‌పై మాత్రమే ఆధారపడి ఉండకూడదు. అప్లికేషన్‌ను అంచనా వేయడానికి HCICకి మెషిన్ డ్రాయింగ్ లేదా ఖచ్చితమైన ఫీల్డ్ కొలతలు, ఆపరేటింగ్ ప్రెజర్, లోడ్ డైరెక్షన్, సైకిల్ ఫ్రీక్వెన్సీ, పిన్ వివరాలు మరియు హైడ్రాలిక్ కనెక్షన్ సమాచారం అవసరం.
53-4592-106 పిన్-టు-పిన్ హైడ్రాలిక్ సిలిండర్ అనేది పిన్-సెంటర్ దూరంలో నిర్వచించబడిన మార్పు అవసరమయ్యే మెకానిజమ్‌ల కోసం లాంగ్-స్ట్రోక్ 4000 సిరీస్ ఎంపిక. దీని 106.06-అంగుళాల స్ట్రోక్, 48.00-అంగుళాల క్లోజ్డ్ లెంగ్త్, 154.06-అంగుళాల పొడిగించిన పొడవు, NPTF పోర్ట్‌లో 3/4, 1.7-గాలన్ పూరక విలువ, 6.0-గాలన్ పొడిగించిన విలువ మరియు 208 lb కేటలాగ్ బరువు ప్రారంభ ఫిట్‌మెంట్ కోసం OEM బృందానికి ఖచ్చితమైన ఆధారాన్ని అందిస్తాయి.
ఆర్డర్ చేయడానికి ముందు పూర్తి చలన జ్యామితి, మౌంటు వివరాలు, హైడ్రాలిక్ డేటా మరియు హ్యాండ్లింగ్ ప్లాన్‌ను HCICకి పంపండి. ఈ లాంగ్-ట్రావెల్ మోడల్ పూర్తి మెషీన్‌తో సరిపోలుతుందో లేదో తెలుసుకోవడానికి ఆ సమాచారం అవసరం.
HCIC, జినాన్ హుచెన్ ఇండస్ట్రియల్ కో., లిమిటెడ్ అని కూడా పిలుస్తారు, హైడ్రాలిక్ సిలిండర్లు, హైడ్రాలిక్ పవర్ యూనిట్లు మరియు వాహనం, వ్యర్థాలను నిర్వహించడం, నిర్మాణం మరియు పారిశ్రామిక పరికరాల కోసం సంబంధిత భాగాలను సరఫరా చేస్తుంది. పూర్తి మెషిన్ డిజైన్ మరియు వర్తించే భద్రతా అవసరాలకు వ్యతిరేకంగా ఉత్పత్తి అనుకూలతను నిర్ధారించాలి.
