4TG-E130x1307 అనేది 1,307 mm స్ట్రోక్, 180 బార్ గరిష్ట పని ఒత్తిడి మరియు 15–25 టన్నుల కేటలాగ్ టిప్పింగ్ రేంజ్తో అండర్ బాడీ టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్ నాలుగు-దశల డంప్ ట్రైలర్.
Number of stages:
4 దశలుStroke:
1,307 మి.మీMass:
58 కిలోలుWorking volume:
13.7 ఎల్4TG-E130x1307 అనేది HCIC-2026 కేటలాగ్లో జాబితా చేయబడిన నాలుగు-దశల డంప్ ట్రైలర్ అండర్బోబీ టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్. ఇది సైడ్-డంప్ మరియు త్రీ-వే డంప్ ట్రైలర్ల కోసం లైట్-డ్యూటీ అండర్బాడీ శ్రేణిలో భాగం, ఇక్కడ లాంగ్ స్ట్రోక్ బాడీ మరియు చట్రం కింద సరిపోతుంది.
మోడల్ OEM లేదా రీప్లేస్మెంట్-సిలిండర్ సమీక్ష కోసం నిర్వచించబడిన ప్రారంభ బిందువును అందిస్తుంది: నాలుగు దశలు, 1,307 mm స్ట్రోక్, 180 బార్ గరిష్ట పని ఒత్తిడి మరియు 15–25 టన్నుల కేటలాగ్ టిప్పింగ్-కెపాసిటీ పరిధి. సిలిండర్ కొనుగోలుకు ముందు పూర్తి ట్రైలర్ నిర్మాణం, హైడ్రాలిక్ సర్క్యూట్ మరియు మౌంటు అమరికకు సరిపోలాలి.
| పరామితి | కేటలాగ్ విలువ |
|---|---|
| మోడల్ | 4TG-E130x1307 |
| ఉత్పత్తి రకం | అండర్ బాడీ టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్ |
| దశల సంఖ్య | 4 |
| స్ట్రోక్ | 1,307 మి.మీ |
| మాస్ | 58 కిలోలు |
| పని వాల్యూమ్ | 13.7 ఎల్ |
| గరిష్ట పని ఒత్తిడి | 180 బార్ |
| కేటలాగ్ టిప్పింగ్ సామర్థ్యం పరిధి | 15-25 టన్నులు |
| పరిమాణం L | 545 మి.మీ |
| పరిమాణం A | 216 మి.మీ |
| పరిమాణం B | 329 మి.మీ |
| పరిమాణం C | 132 మి.మీ |
| పరిమాణం డి | 92 మి.మీ |
| పరిమాణం E | 58 మి.మీ |
పైన ఉన్న విలువలు సరఫరా చేయబడిన HCIC-2026 కేటలాగ్లోని అండర్ బాడీ టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్ టేబుల్ నుండి లిప్యంతరీకరించబడ్డాయి, PDF పేజీ 18. ప్రింటెడ్ టేబుల్లో, 4TG-E130x1307 కోసం వరుస నాలుగు దశలను చూపుతుంది, 1,307 mm మాస్ స్ట్రోక్, గరిష్టంగా పని చేసే వాల్యూం 8 వర్కింగ్ వాల్యూమ్ 5138.
ఒక టెలిస్కోపిక్ సిలిండర్ ఉపసంహరించుకున్నప్పుడు పూర్తి పొడిగించిన పొడవు అవసరం లేకుండా ఎక్కువ పని కదలికను ఉత్పత్తి చేయడానికి సమూహ దశలను ఉపయోగిస్తుంది. డంప్ ట్రెయిలర్లలో ఆ అమరిక ఉపయోగపడుతుంది, ఇక్కడ శరీరం క్రింద అందుబాటులో ఉన్న స్థలం పరిమితంగా ఉంటుంది, అయితే టిప్పింగ్ సిస్టమ్కు ఇంకా తగినంత కదలిక అవసరం.
4TG-E130x1307 నాలుగు దశలను కలిగి ఉంది మరియు 1,307 mm స్ట్రోక్ జాబితా చేయబడింది. దీని 545 mm L పరిమాణం క్లోజ్డ్-స్పేస్ ప్లానింగ్కు ప్రారంభ బిందువును అందిస్తుంది, అయితే ఇన్స్టాలేషన్ తప్పనిసరిగా సిలిండర్ క్రెడిల్, పిన్ లేదా కంటి కనెక్షన్, చట్రం సభ్యులు, గొట్టాలు మరియు డంప్ బాడీ యొక్క పూర్తి కదలిక మార్గాన్ని కూడా పరిగణనలోకి తీసుకోవాలి.
సిలిండర్ టిప్పింగ్ ఫలితాన్ని స్వయంగా నిర్ణయించదు. కీలు స్థానం, శరీర బరువు, లోడ్ పంపిణీ, టిప్పింగ్ యాంగిల్, పంప్ ఫ్లో మరియు రిలీఫ్ ప్రొటెక్షన్ అన్నీ చక్రంలో అవసరమైన శక్తి మరియు వేగాన్ని ప్రభావితం చేస్తాయి.
జాబితా చేయబడిన L పరిమాణం మరియు A-E ఇన్స్టాలేషన్ కొలతలతో ప్రారంభించండి. వాటిని ట్రైలర్ డ్రాయింగ్ లేదా కొలిచిన మౌంటు ప్రాంతంతో సరిపోల్చండి. అప్పుడు పూర్తి టిప్పింగ్ ఆర్క్ ద్వారా సిలిండర్ను తనిఖీ చేయండి. శరీరం మూసివేయబడినప్పుడు సిలిండర్ చట్రం క్లియర్ చేయవచ్చు కానీ శరీరం పైకి లేచినప్పుడు క్రాస్మెంబర్ లేదా బ్రాకెట్ను సంప్రదించండి.

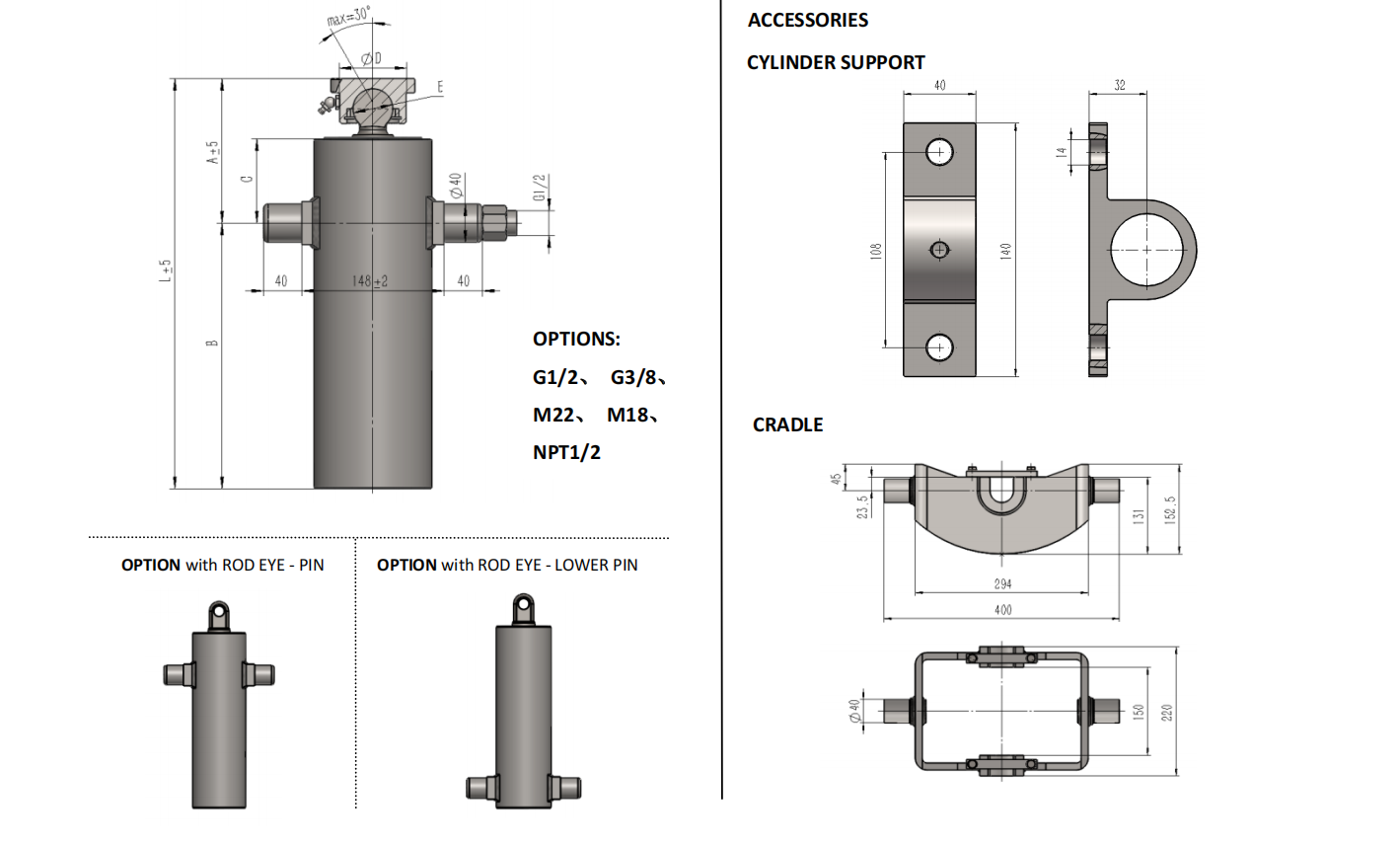

కేటలాగ్ పేజీ సపోర్ట్-క్రెడిల్ రిఫరెన్స్లతో పాటు అండర్బాడీ సిలిండర్ పరిధి కోసం రాడ్-ఐ మరియు లోయర్-పిన్ ఎంపికలను చూపుతుంది. 4TG-E130x1307 కోసం ఖచ్చితమైన కనెక్షన్ మరియు ఊయల అమరిక ప్రాజెక్ట్ డ్రాయింగ్ నుండి నిర్ధారించబడాలి. ఒకేలా కనిపించే టెలిస్కోపిక్ సిలిండర్ అదే పిన్ స్పేసింగ్ లేదా మౌంటు పద్ధతిని ఉపయోగిస్తుందని అనుకోకండి.
ట్రయిలర్ యొక్క మౌంటు డిజైన్ ద్వారా సిలిండర్కు మద్దతు ఇవ్వాలి మరియు సమలేఖనం చేయాలి. పొడిగింపు సమయంలో బ్రాకెట్లు సిలిండర్ను స్థానానికి బలవంతంగా ఉంచకూడదు లేదా సైడ్ లోడింగ్ను సృష్టించకూడదు. లోడ్ వర్తించే ముందు పిన్స్, ఊయల, గొట్టాలు మరియు సమీపంలోని ఫ్రేమ్ సభ్యులను తనిఖీ చేయండి.
కేటలాగ్ 4TG-E130x1307 కోసం గరిష్టంగా 180 బార్ల పని ఒత్తిడిని జాబితా చేస్తుంది. పంప్, రిలీఫ్ వాల్వ్, గొట్టం పరిమాణం, ఆయిల్ వాల్యూమ్ మరియు కంట్రోల్ సర్క్యూట్ ఆ అవసరానికి వ్యతిరేకంగా సమీక్షించబడాలి. పని ఒత్తిడి హామీ ఇవ్వబడిన ట్రైనింగ్ సామర్థ్యం వలె ఉండదు; వాస్తవ శక్తి హైడ్రాలిక్ పీడనం, ప్రభావవంతమైన ప్రాంతం మరియు ట్రైలర్ యొక్క యాంత్రిక జ్యామితిపై ఆధారపడి ఉంటుంది.
4TG-E130x1307 అనేది 1,307 mm స్ట్రోక్తో నాలుగు-దశల అండర్బాడీ టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్ అవసరమయ్యే డంప్-ట్రైలర్ ప్రాజెక్ట్లకు సంబంధించినది. అందుబాటులో ఉన్న ఇన్స్టాలేషన్ స్థలం మరియు కేటలాగ్ అప్లికేషన్ పరిధి ప్రాజెక్ట్తో సరిపోలినప్పుడు సైడ్-డంప్ మరియు త్రీ-వే డంప్-ట్రయిలర్ లేఅవుట్ల కోసం దీనిని పరిగణించవచ్చు.
కేటలాగ్ 15–25 టన్నుల టిప్పింగ్-కెపాసిటీ పరిధిని జాబితా చేస్తుంది. దీనిని కేటలాగ్ అప్లికేషన్ సూచనగా పరిగణించండి, సార్వత్రిక పేలోడ్ ఆమోదం కాదు. ట్రైలర్ బాడీ, కీలు నిర్మాణం, చట్రం బలం, లోడ్ పంపిణీ మరియు హైడ్రాలిక్ వ్యవస్థను తప్పనిసరిగా కలిసి విశ్లేషించాలి.
4TG-E130x1307 OEM లేదా భర్తీ విచారణ కోసం, పంపండి:
ఈ సమాచారం మౌంటు లేదా హైడ్రాలిక్ సిస్టమ్ యొక్క పునఃరూపకల్పన నుండి నేరుగా సిలిండర్ భర్తీని వేరు చేయడంలో సహాయపడుతుంది.
4TG-E130x1307 ట్రయిలర్ బిల్డర్లకు 1,307 mm స్ట్రోక్, 58 కిలోల ద్రవ్యరాశి, 180 బార్ గరిష్ట పని ఒత్తిడి, 13.7 L వర్కింగ్ వాల్యూమ్ మరియు 15–25 టన్నుల కేటలాగ్ టిప్పింగ్ శ్రేణితో నిర్వచించబడిన నాలుగు-దశల అండర్బాడీ సిలిండర్ ఎంపికను అందిస్తుంది.
ఆర్డర్ చేయడానికి ముందు ఫిట్మెంట్ రివ్యూ కోసం ట్రైలర్ డ్రాయింగ్, మౌంటు కొలతలు మరియు హైడ్రాలిక్ డేటాను HCICకి పంపండి.
