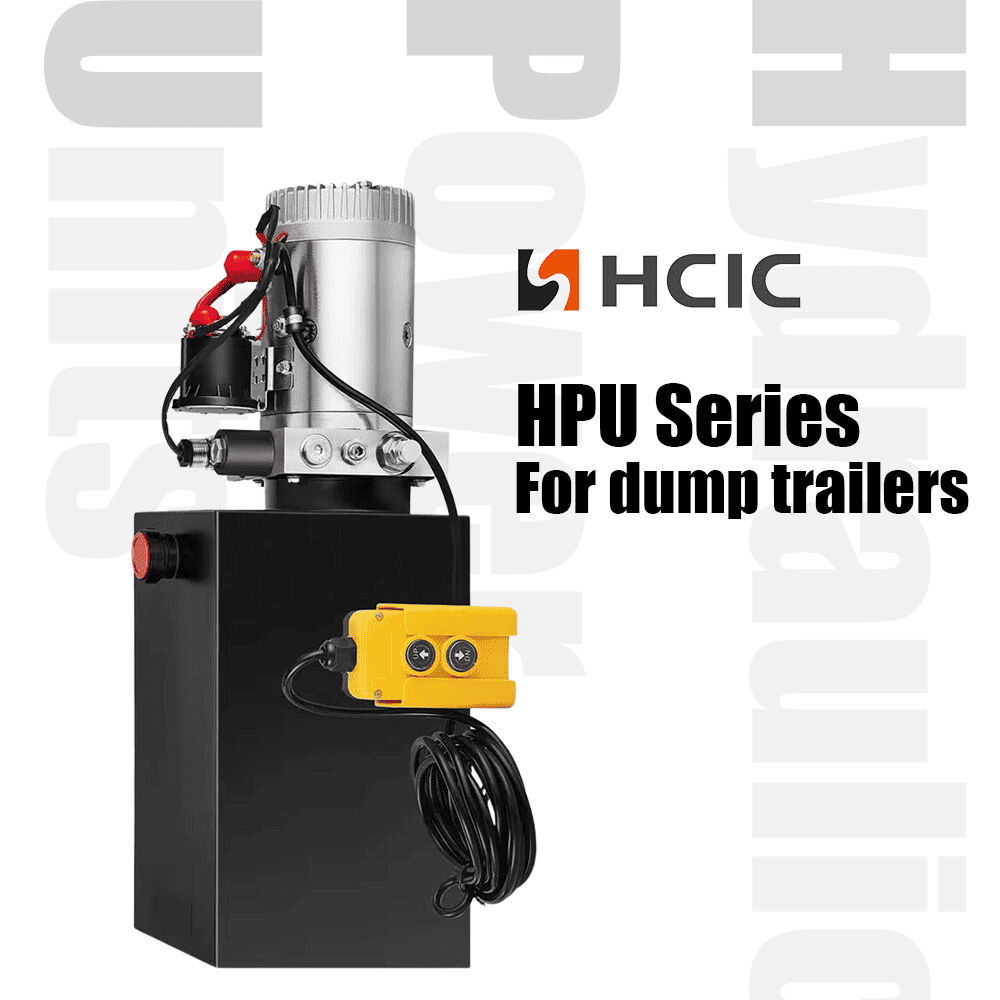

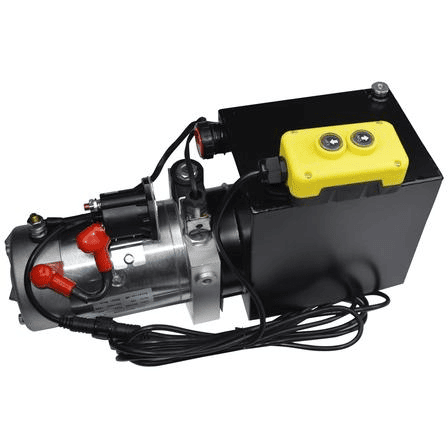

డంప్ ట్రైలర్ల కోసం HCPGD డబుల్-యాక్టింగ్ హైడ్రాలిక్ పవర్ యూనిట్ 1.2 GPM ఫ్లో, 3,000 PSI ప్రెజర్ మరియు డంప్ ట్రైలర్ హైడ్రాలిక్ సిస్టమ్ల కోసం 6-గాలన్ ట్యాంక్ను అందిస్తుంది.
Product type:
డబుల్ యాక్టింగ్ హైడ్రాలిక్ పవర్ యూనిట్Flow rate:
1.2 GPMPort size:
SAE #6Tank size:
6గల్డంప్ ట్రైలర్ల కోసం HCPGD డబుల్-యాక్టింగ్ హైడ్రాలిక్ పవర్ యూనిట్. కేటలాగ్ 1.2 GPM ఫ్లో రేట్, 6-గాలన్ ట్యాంక్, 3,000 PSI ప్రెజర్ రేటింగ్ మరియు SAE #6 పోర్ట్లను నిర్దేశిస్తుంది. దాని సోలనోయిడ్-ఆపరేటెడ్ 4-వే, 3-పొజిషన్ వాల్వ్ అమరిక రెండు దిశలలో శక్తితో కూడిన కదలిక అవసరమయ్యే హైడ్రాలిక్ సర్క్యూట్ల కోసం ఉద్దేశించబడింది.
ట్రైలర్ బిల్డర్ లేదా ఫ్లీట్ మెయింటెనెన్స్ టీమ్ కోసం, ముఖ్యమైన అంశం కేవలం మోటారు మరియు రిజర్వాయర్ పరిమాణం కాదు. HPU తప్పనిసరిగా సిలిండర్, అందుబాటులో ఉన్న విద్యుత్ సరఫరా, హైడ్రాలిక్ ఆయిల్, గొట్టం లేఅవుట్ మరియు అవసరమైన కదలికతో సరిపోలాలి. ఈ కథనం HCPGD స్పెసిఫికేషన్ అంటే ఏమిటి మరియు ఆర్డర్కు ముందు ఏ సమాచారాన్ని నిర్ధారించాలో వివరిస్తుంది.
హైడ్రాలిక్ పవర్ యూనిట్ విద్యుత్ శక్తిని హైడ్రాలిక్ ప్రవాహం మరియు పీడనంగా మారుస్తుంది. పంప్ డబుల్-యాక్టింగ్ సిలిండర్ యొక్క ఎంచుకున్న వైపుకు చమురును పంపుతుంది. వాల్వ్ స్థానం మారినప్పుడు, సర్క్యూట్ చమురు ప్రవాహాన్ని తిప్పికొడుతుంది కాబట్టి సిలిండర్ హైడ్రాలిక్ పవర్ కింద విస్తరించి, ఉపసంహరించుకోవచ్చు.
HCPGD డబుల్-యాక్టింగ్ హైడ్రాలిక్ పవర్ యూనిట్ డంప్ ట్రైలర్ డిజైన్కు సరిపోతుంది, దీనికి పవర్డ్ ఎక్స్టెండ్ ఫంక్షన్ మరియు పవర్డ్ రిట్రాక్ట్ ఫంక్షన్ అవసరం. ఖచ్చితమైన కదలిక ఇప్పటికీ సిలిండర్ వాల్యూమ్, లోడ్, రిలీఫ్ సెట్టింగ్, గొట్టం పరిమాణం మరియు నియంత్రణ సర్క్యూట్పై ఆధారపడి ఉంటుంది. HPUని ఒక వివిక్త భాగం వలె కాకుండా పూర్తి హైడ్రాలిక్ సిస్టమ్లో భాగంగా ఎంచుకోవాలి.
| అంశం | కేటలాగ్ స్పెసిఫికేషన్ |
|---|---|
| మోడల్ | HCPGD |
| ఉత్పత్తి రకం | డబుల్-యాక్టింగ్ హైడ్రాలిక్ పవర్ యూనిట్ |
| అప్లికేషన్ కేటలాగ్లో జాబితా చేయబడింది | డంప్ ట్రైలర్ |
| ప్రవాహం రేటు | 1.2 GPM |
| పోర్ట్ పరిమాణం | SAE #6 |
| ట్యాంక్ పరిమాణం | 6 గల్ |
| ఒత్తిడి | 3,000 PSI |
| వాల్వింగ్ | సోలేనోయిడ్ ఆపరేట్ చేయబడింది; 4-మార్గం, 3-స్థానం |
ఇవి HCIC-2026 కేటలాగ్లో ప్రచురించబడిన HCPGD విలువలు. కేటలాగ్ ఈ మోడల్ కోసం పూర్తి మోటార్ కరెంట్, బ్యాటరీ సామర్థ్యం, డ్యూటీ-సైకిల్, రిలీఫ్-వాల్వ్ సెట్టింగ్ లేదా కంట్రోలర్ వైరింగ్ రేఖాచిత్రాన్ని అందించదు. ఉత్పత్తి ఆమోదానికి ముందు ఆ వివరాలను ప్రాజెక్ట్ అవసరాలకు వ్యతిరేకంగా నిర్ధారించాలి.
4-మార్గం, 3-స్థాన వాల్వ్ పవర్ యూనిట్కు డబుల్-యాక్టింగ్ హైడ్రాలిక్ యాక్యుయేటర్ కోసం డైరెక్షనల్-కంట్రోల్ స్ట్రక్చర్ను ఇస్తుంది. ఒక వర్కింగ్ పోర్ట్ సిలిండర్ను విస్తరించడానికి చమురును నిర్దేశిస్తుంది, మరొకటి ట్యాంక్కు చమురును తిరిగి ఇస్తుంది. వ్యతిరేక ఆదేశంలో, ప్రవాహ మార్గం రివర్స్ అవుతుంది.
సెంటర్ స్థానం అనేది తుది సర్క్యూట్ మరియు వాల్వ్ స్పెసిఫికేషన్తో తప్పనిసరిగా నిర్ధారించబడే డిజైన్ వివరాలు. ఎలక్ట్రికల్ కమాండ్ విడుదలైనప్పుడు యాక్యుయేటర్ ఎలా ప్రవర్తిస్తుందో ఇది ప్రభావితం చేస్తుంది. ట్రెయిలర్ తయారీదారు హైడ్రాలిక్ స్కీమాటిక్, లోడ్-నియంత్రణ అవసరాలు మరియు సురక్షితమైన తగ్గించే పద్ధతిని సమీక్షించకుండా మధ్య స్థితిని ఊహించకూడదు.
SAE #6 పోర్ట్ కనెక్షన్ని ఎంచుకున్న గొట్టం, అడాప్టర్ మరియు ఫిట్టింగ్ స్టాండర్డ్కు వ్యతిరేకంగా కూడా తనిఖీ చేయాలి. సరైన థ్రెడ్ ఐడెంటిఫికేషన్ మరియు సీలింగ్ ప్రాక్టీస్ మ్యాటర్ ఎందుకంటే చిన్న కనెక్షన్ లీక్ గాలిని పరిచయం చేస్తుంది, చమురును కోల్పోతుంది మరియు ట్రైలర్ కదలికను అస్థిరంగా చేస్తుంది.
HCPGD 6-గాలన్ ట్యాంక్తో జాబితా చేయబడింది. రిజర్వాయర్ వాల్యూమ్ చమురు తిరిగి రావడానికి ఒక స్థలాన్ని అందిస్తుంది మరియు సిలిండర్కు అవసరమైన చమురు వాల్యూమ్ను నిర్వహించడానికి సిస్టమ్కు సహాయపడుతుంది. అవసరమైన ట్యాంక్ పరిమాణం సిలిండర్ బోర్ ద్వారా మాత్రమే నిర్ణయించబడదు. ఇది సిలిండర్ స్ట్రోక్, రాడ్ వాల్యూమ్, సర్క్యూట్ అమరిక, గొట్టం వాల్యూమ్, చమురు స్థాయి, అందుబాటులో ఉన్న ఇన్స్టాలేషన్ స్థలం మరియు ఆపరేటింగ్ సైకిల్పై కూడా ఆధారపడి ఉంటుంది.
ట్యాంక్ సురక్షితంగా మౌంట్ చేయబడాలి మరియు చూషణ లైన్, రిటర్న్ పాత్ మరియు సర్వీస్ యాక్సెస్ ఆచరణాత్మకంగా ఉండేలా ఉంచాలి. ఆర్డర్ చేయడానికి ముందు, ఇన్స్టాలర్ వాస్తవ రిజర్వాయర్ కొలతలు, మౌంటు ఓరియంటేషన్, ఫిల్లర్ మరియు బ్రీటర్ అమరిక మరియు HCICతో ఉపయోగించగల చమురు స్థాయిని నిర్ధారించాలి.
కేటలాగ్ HCPGD కోసం 1.2 GPM మరియు ప్రెజర్ స్పెసిఫికేషన్ కోసం 3,000 PSIలను జాబితా చేస్తుంది. ఈ విలువలను నేరుగా గ్యారెంటీ ఉన్న ట్రైలర్ ట్రైనింగ్ సమయం లేదా ట్రైనింగ్ సామర్థ్యంగా మార్చకూడదు. వాస్తవ వేగం సిలిండర్ వాల్యూమ్ మరియు లోడ్పై ఆధారపడి ఉంటుంది. వాస్తవ పని ఒత్తిడి అవసరమైన శక్తి, యాంత్రిక జ్యామితి, ఘర్షణ, పరిమితి మరియు ఉపశమన రక్షణపై ఆధారపడి ఉంటుంది.
అందుబాటులో ఉన్న ప్రవాహంతో అవసరమైన సిలిండర్ వాల్యూమ్ను సరిపోల్చడం ఒక సాధారణ మొదటి చెక్. అదే స్ట్రోక్ను పూర్తి చేయడానికి పెద్ద సిలిండర్కు ఎక్కువ నూనె అవసరం, కాబట్టి దాని కదలిక సాధారణంగా అదే ప్రవాహం రేటుతో ఎక్కువ సమయం పడుతుంది. సిస్టమ్ డిజైనర్ డబుల్-యాక్టింగ్ సిలిండర్ యొక్క రాడ్ వైపు నుండి వచ్చే రిటర్న్ ఫ్లో, గొట్టం పొడవు మరియు హైడ్రాలిక్ ఆయిల్ యొక్క ఉష్ణోగ్రత-ఆధారిత స్నిగ్ధతను కూడా పరిగణించాలి.
3,000 PSI కేటలాగ్ విలువ అనేది సిలిండర్, గొట్టాలు, ఫిట్టింగ్లు మరియు నియంత్రణ భాగాలకు వ్యతిరేకంగా తనిఖీ చేయడానికి సిస్టమ్ డిజైన్ పరిమితి. ప్రతి ట్రైలర్ నిరంతరం ఆ ఒత్తిడిలో పనిచేస్తుందని వాగ్దానం చేయకూడదు.
HCPGD డబుల్-యాక్టింగ్ హైడ్రాలిక్ పవర్ యూనిట్ను అమర్చడానికి ముందు, ఈ క్రింది అంశాలను నిర్ధారించండి:
1. సిలిండర్ అనుకూలత:కనెక్ట్ చేయబడిన యాక్యుయేటర్ డబుల్-యాక్టింగ్ అని మరియు రెండు పోర్ట్లు సరిగ్గా గుర్తించబడ్డాయని ధృవీకరించండి.
2. విద్యుత్ సరఫరా:వోల్టేజ్, ప్రస్తుత డిమాండ్, ఫ్యూజ్ రక్షణ, కేబుల్ పరిమాణం మరియు నియంత్రణ-స్విచ్ అనుకూలతను నిర్ధారించండి.
3. హైడ్రాలిక్ కనెక్షన్లు:SAE #6 పోర్ట్లను సరైన గొట్టాలు మరియు అడాప్టర్లతో సరిపోల్చండి. చూషణ మరియు తిరిగి వచ్చే మార్గాలను శుభ్రంగా ఉంచండి.
4. రిజర్వాయర్ స్థానం:నింపడం, తనిఖీ చేయడం, శుభ్రపరచడం మరియు భవిష్యత్తు సేవ కోసం తగినంత స్థలాన్ని వదిలివేయండి.
5. ఒత్తిడి రక్షణ:రిలీఫ్-వాల్వ్ అమరిక మరియు పూర్తి సర్క్యూట్ కోసం సురక్షితమైన ఒత్తిడిని నిర్ధారించండి.
6. లోడ్ నియంత్రణ:విద్యుత్ శక్తికి అంతరాయం ఏర్పడితే డంప్ బాడీని ఎలా పట్టుకుని తగ్గించాలో సమీక్షించండి.
7. గాలి తొలగింపు:ఆమోదించబడిన నూనెతో పూరించండి, సిస్టమ్ డిజైన్ ప్రకారం సర్క్యూట్ను బ్లీడ్ చేయండి మరియు అనేక నియంత్రిత చక్రాల తర్వాత రిజర్వాయర్ స్థాయిని తనిఖీ చేయండి.
తుది కాన్ఫిగరేషన్ ఆమోదించబడటానికి ముందు HCIC ట్రైలర్ లేఅవుట్, సిలిండర్ డేటా, అవసరమైన సరఫరా వోల్టేజ్ మరియు హైడ్రాలిక్ స్కీమాటిక్ను అందుకోవాలి.
ఒత్తిడి పూర్తి సిస్టమ్ పనితీరును నిర్ణయించదు. సిలిండర్ శక్తి, యాంత్రిక పరపతి మరియు ప్రవాహ అవసరాలు కలిసి పరిగణించాలి.
1.2 GPM విలువ చమురు ప్రవాహానికి సంబంధించినది, ట్రెయిలర్ ఎత్తగలిగే ద్రవ్యరాశికి నేరుగా కాదు. లోడ్ సామర్థ్యం సిలిండర్ మరియు ట్రైలర్ నిర్మాణం అలాగే హైడ్రాలిక్ సర్క్యూట్పై ఆధారపడి ఉంటుంది.
డబుల్-యాక్టింగ్ సిస్టమ్కు యాక్యుయేటర్కు రెండు వైపులా సరైన రూటింగ్ అవసరం. సరికాని గొట్టం గుర్తింపు సిలిండర్ను తప్పు దిశలో తరలించడానికి కారణం కావచ్చు లేదా ఉద్దేశించిన విధంగా ఉపసంహరించుకోవడంలో విఫలమవుతుంది.
4-మార్గం, 3-స్థాన వాల్వ్ తప్పనిసరిగా అవసరమైన తటస్థ ప్రవర్తన మరియు సురక్షితమైన తగ్గించే అమరికకు సరిపోలాలి.
HCPGD డబుల్-యాక్టింగ్ హైడ్రాలిక్ పవర్ యూనిట్ కొటేషన్ కోసం, అందించండి:
ట్రైలర్ రకం మరియు ఉద్దేశించిన అప్లికేషన్
ఈ సమాచారం HPU కాన్ఫిగరేషన్ను ఒక నంబర్ నుండి మాత్రమే కోట్ చేయకుండా పూర్తి ట్రైలర్ సిస్టమ్తో తనిఖీ చేయడానికి అనుమతిస్తుంది.
HCPGD సింగిల్-యాక్టింగ్ లేదా డబుల్ యాక్టింగ్?
HCIC-2026 కేటలాగ్ HCPGDని డబుల్-యాక్టింగ్ హైడ్రాలిక్ పవర్ యూనిట్గా జాబితా చేస్తుంది.
HCPGD కోసం ఏ ప్రవాహం రేటు జాబితా చేయబడింది?
కేటలాగ్ 1.2 GPM ప్రవాహం రేటును జాబితా చేస్తుంది.
HCPGD ఏ ట్యాంక్ పరిమాణాన్ని ఉపయోగిస్తుంది?
కేటలాగ్ 6-గాలన్ ట్యాంక్ను జాబితా చేస్తుంది.
ఏ పోర్ట్ పరిమాణం పేర్కొనబడింది?
కేటలాగ్ SAE #6 పోర్ట్ పరిమాణాన్ని జాబితా చేస్తుంది.
కేటలాగ్ ప్రతి విద్యుత్ వివరాలను నిర్ధారిస్తుంది?
సంఖ్య. మోడల్ టేబుల్ పూర్తి మోటార్ కరెంట్, వైరింగ్ రేఖాచిత్రం లేదా డ్యూటీ-సైకిల్ స్పెసిఫికేషన్ను అందించదు. ఈ పాయింట్లను ఉద్దేశించిన ట్రైలర్ కోసం నిర్ధారించాలి.
HCPGD డబుల్-యాక్టింగ్ హైడ్రాలిక్ పవర్ యూనిట్ అనేది కేటలాగ్-లిస్టెడ్ ఫ్లో, ట్యాంక్, ప్రెజర్ మరియు వాల్వ్ డేటాతో నిర్వచించబడిన డంప్-ట్రయిలర్ HPU ఎంపిక. నమ్మదగిన కొటేషన్ కోసం, సిలిండర్ స్పెసిఫికేషన్, విద్యుత్ సరఫరా, హైడ్రాలిక్ స్కీమాటిక్ మరియు ఇన్స్టాలేషన్ పరిమితులను HCICకి పంపండి.
HCIC అప్పుడు HCPGD కాన్ఫిగరేషన్ పూర్తి అప్లికేషన్తో సరిపోలుతుందో లేదో సమీక్షించగలదు మరియు ఉత్పత్తికి ముందు నిర్ధారణ అవసరమయ్యే ఏదైనా ప్రాజెక్ట్-నిర్దిష్ట వివరాలను గుర్తించగలదు.
Jinan Huachen Industrial Co., Ltd. 1998లో స్థాపించబడింది. HCIC-2026 కేటలాగ్ సంస్థను రవాణా పరికరాలు, నిర్మాణ యంత్రాలు మరియు ఇతర పారిశ్రామిక అనువర్తనాలతో సహా పరిశ్రమల కోసం హైడ్రాలిక్ సిలిండర్లు మరియు పవర్ యూనిట్లపై దృష్టి సారించిన హైడ్రాలిక్ ఉత్పత్తి తయారీదారుగా వివరిస్తుంది.
