మోడల్ 520 పవర్ హాయిస్ట్ యొక్క కేటలాగ్ కొలతలను సమీక్షించండి మరియు డంప్-ట్రైలర్ ప్రాజెక్ట్కు ముందు ఫ్రేమ్ స్పేస్, మౌంటు జ్యామితి మరియు సర్వీస్ క్లియరెన్స్ని తనిఖీ చేయండి.

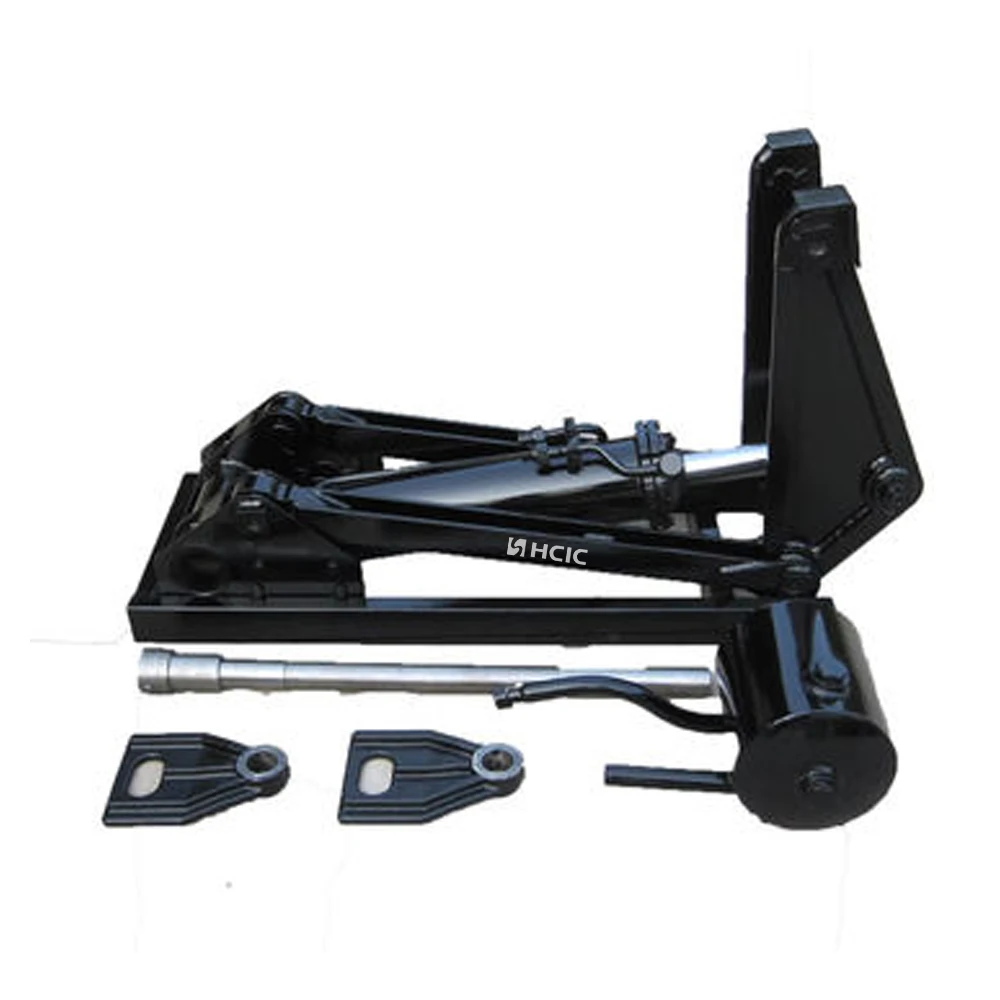

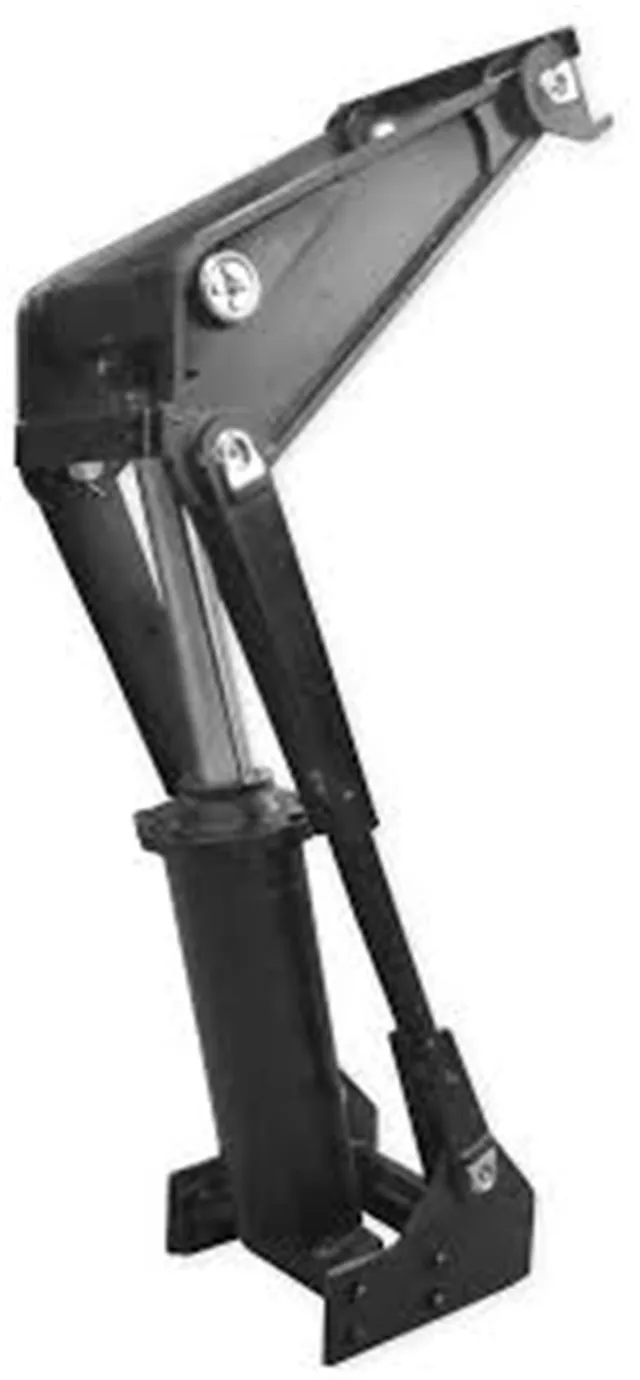

మోడల్ 520 పవర్ హాయిస్ట్ అనేది సరఫరా చేయబడిన అమెరికన్ పవర్ హాయిస్ట్స్ కేటలాగ్లో జాబితా చేయబడిన కాంపాక్ట్ లిఫ్టింగ్ భాగం. డంప్-ట్రైలర్ బిల్డర్ లేదా రీప్లేస్మెంట్ కొనుగోలుదారు కోసం, మొదటి ప్రశ్న కేవలం ఒక హాయిస్ట్ ఎత్తగలదా అనేది కాదు. అందుబాటులో ఉన్న ఫ్రేమ్ స్పేస్, పివోట్ అమరిక మరియు కదలిక మార్గానికి హాయిస్ట్ సరిపోతుందా లేదా అనేది.

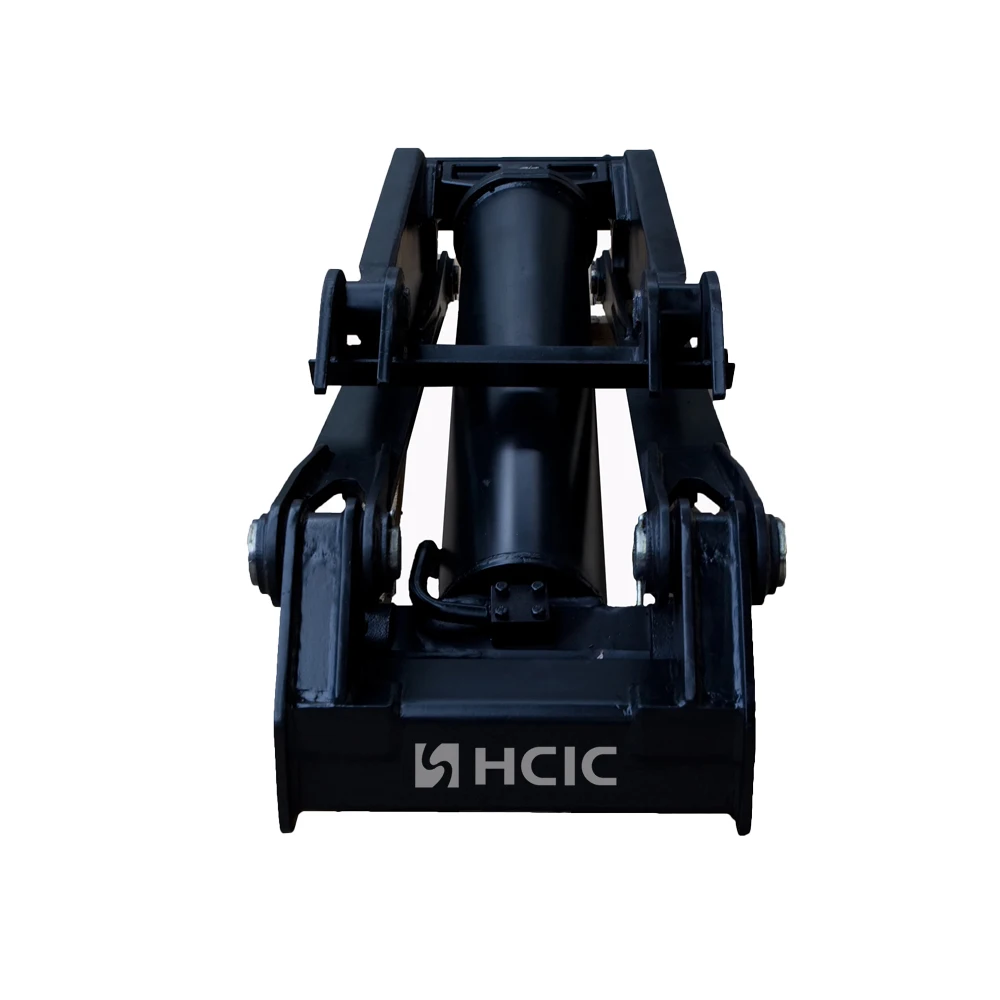

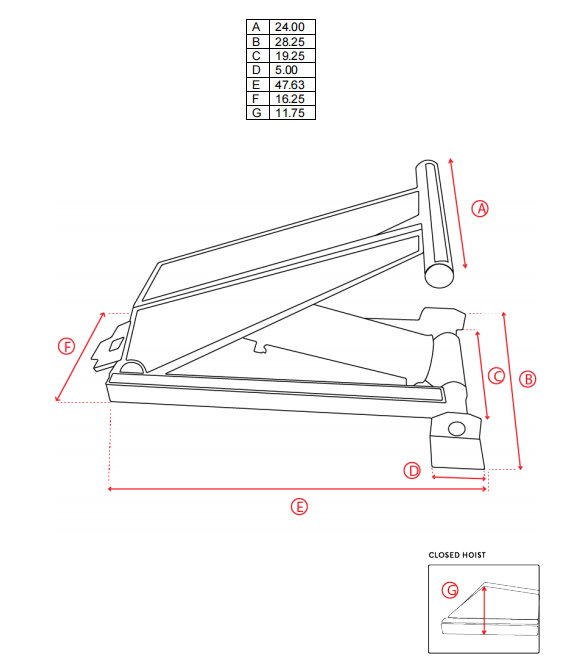

మోడల్ 520 పేజీ A నుండి G వరకు ఏడు డైమెన్షనల్ రిఫరెన్స్లను అందిస్తుంది. ట్రెయిలర్ నిర్మాణం, హైడ్రాలిక్ సర్క్యూట్ మరియు మౌంటు వివరాలను ఖరారు చేసే ముందు ఈ కొలతలు ఇన్స్టాలేషన్ ఎన్వలప్ను తనిఖీ చేయడానికి ఇంజనీరింగ్ ప్రారంభ బిందువును అందిస్తాయి.
| పరామితి | కేటలాగ్ విలువ |
|---|---|
| మోడల్ | 520 |
| ఉత్పత్తి వర్గం | పవర్ హాయిస్ట్ |
| పరిమాణం A | 24.00 ఇం |
| పరిమాణం B | 28.25 అంగుళాలు |
| పరిమాణం C | 19.25 అంగుళాలు |
| పరిమాణం డి | 5.00 ఇం |
| పరిమాణం E | 47.63 అంగుళాలు |
| పరిమాణం F | 16.25 అంగుళాలు |
| పరిమాణం జి | 11.75 అంగుళాలు |
ఈ విలువలు మోడల్ 520 కేటలాగ్ పేజీ నుండి లిప్యంతరీకరించబడ్డాయి. ఉత్పత్తి ఆమోదానికి ముందు అసలు డ్రాయింగ్ మరియు కస్టమర్ యొక్క వాస్తవ ట్రైలర్ కొలతలు తనిఖీ చేయాలి.
డంప్-ట్రైలర్ ట్రైనింగ్ సిస్టమ్ మారుతున్న కోణం ద్వారా కదులుతుంది. శరీరాన్ని మూసివేసినప్పుడు లభించే స్థలం తప్పనిసరిగా ట్రైనింగ్ సమయంలో అందుబాటులో ఉండే స్థలం కాదు. హాయిస్ట్ తప్పనిసరిగా ఫ్రేమ్లో కూర్చుని, సపోర్టింగ్ స్ట్రక్చర్కి సరిగ్గా కనెక్ట్ అవ్వాలి మరియు సైకిల్ అంతటా కదులుతున్న శరీరం నుండి స్పష్టంగా ఉండాలి.
ఈ కారణంగా, మోడల్ 520 పవర్ హాయిస్ట్ను వివిక్త భాగం వలె కాకుండా పూర్తి లిఫ్టింగ్ అమరికలో భాగంగా సమీక్షించాలి. ట్రైలర్ బాడీ, వెనుక కీలు, ముందు మౌంటు నిర్మాణం మరియు హైడ్రాలిక్ కనెక్షన్లు అన్నీ తుది అమరికను ప్రభావితం చేస్తాయి.
ట్రెయిలర్ ఫ్రేమ్ మరియు డంప్ బాడీ మధ్య అందుబాటులో ఉన్న స్థలంతో హాయిస్ట్ను పోల్చినప్పుడు A, B మరియు C కొలతలు ఉపయోగపడతాయి. ముందుగా దాని మూసి ఉన్న స్థితిలో ట్రైలర్ను కొలవండి, ఆపై శరీరం చిట్కా చేయడం ప్రారంభించినప్పుడు కదలిక మార్గాన్ని తనిఖీ చేయండి.
స్థిరమైన కొలత మాత్రమే క్రాస్మెంబర్లు, బ్రాకెట్లు, గొట్టాలు లేదా శరీరం యొక్క దిగువ భాగంలో జోక్యాన్ని కోల్పోతుంది. సురక్షితమైన రివ్యూ డైమెన్షన్డ్ డ్రాయింగ్ లేదా ఫోటోగ్రాఫ్లను కీ దూరాలు గుర్తుగా ఉపయోగిస్తుంది.
D, F మరియు G సూచనలు కొనుగోలుదారుకు ప్లాన్ చేసిన సపోర్ట్ ప్లేట్లు, పిన్ లొకేషన్లు మరియు ఫ్రేమ్ రీన్ఫోర్స్మెంట్తో హోయిస్ట్ను సరిపోల్చడంలో సహాయపడతాయి. అసలు డ్రాయింగ్ మరియు ప్రాజెక్ట్ కొలతలు లేకుండా పూర్తి మౌంటు డిజైన్ను పునరుత్పత్తి చేయడానికి ఈ విలువలను ఉపయోగించకూడదు.
మౌంటు నిర్మాణం తప్పనిసరిగా ట్రైలర్ ఫ్రేమ్లోకి ట్రైనింగ్ రియాక్షన్ని బదిలీ చేయాలి. బ్రాకెట్ మందం, పిన్ అమరిక మరియు వెల్డ్ డిజైన్కు ప్రత్యేక ఇంజనీరింగ్ సమీక్ష అవసరం.
మోడల్ 520 కోసం కేటలాగ్ పరిమాణం Eని 47.63 అంగుళాలుగా జాబితా చేస్తుంది. ట్రెయిలర్కు పరిమిత ఇన్స్టాలేషన్ పొడవు ఉన్నప్పుడు లేదా ఇప్పటికే ఉన్న ఫ్రేమ్ సభ్యుల చుట్టూ హాయిస్ట్ తప్పనిసరిగా ఉంచబడినప్పుడు ఈ కొలత ముఖ్యం.
క్లోజ్డ్-బాడీ పొజిషన్, కీలు స్థానం మరియు సర్వీస్-యాక్సెస్ స్పేస్తో కలిసి ఈ కోణాన్ని తనిఖీ చేయండి. ఆచరణాత్మక ప్రాప్యతను వదిలివేసే కొలత చుట్టూ సంస్థాపనను రూపొందించడం కంటే తనిఖీ మరియు హైడ్రాలిక్ కనెక్షన్ పని కోసం గదిని వదిలివేయండి.
మోడల్ 520 పవర్ హాయిస్ట్ డంప్-ట్రైలర్ లిఫ్టింగ్-సిస్టమ్ చర్చలకు సరిపోతుంది, ఇక్కడ కొనుగోలుదారుకి నిర్వచించిన కేటలాగ్ రిఫరెన్స్ మరియు ఫిట్మెంట్ సమీక్ష కోసం డైమెన్షనల్ బేస్ అవసరం. ఇది పూర్తి మెకానికల్ మరియు హైడ్రాలిక్ అమరిక యొక్క నిర్ధారణకు లోబడి OEM ట్రైలర్ బిల్డ్లు, రీప్లేస్మెంట్ ప్రాజెక్ట్లు మరియు సిస్టమ్ రీడిజైన్ల కోసం పరిగణించబడుతుంది.
సరఫరా చేయబడిన మోడల్ 520 కేటలాగ్ పేజీ డైమెన్షనల్ రిఫరెన్స్లను జాబితా చేస్తుంది కానీ ఈ మోడల్కు ధృవీకరించబడిన సామర్థ్యం, పని ఒత్తిడి విలువ, సర్వీస్-లైఫ్ ఫిగర్ లేదా సర్టిఫికేషన్ను అందించదు. ఆ వివరాలను మోడల్ నంబర్ నుండి ఊహించడానికి బదులుగా వాస్తవ ప్రాజెక్ట్ కోసం నిర్ధారించాలి.
ఉపయోగకరమైన మోడల్ 520 పవర్ హాయిస్ట్ విచారణలో ఇవి ఉండాలి:
- ట్రైలర్ రకం మరియు డంప్-బాడీ కొలతలు
- ఫ్రేమ్ మరియు బాడీ మధ్య ఖాళీ స్థలం
- వెనుక కీలు స్థానం మరియు ముందు మౌంటు పాయింట్లు
- పిన్ కేంద్రాలు మరియు బ్రాకెట్ కొలతలు
- డంప్ బాడీ యొక్క క్లోజ్డ్ మరియు పని స్థానాలు
- ఇప్పటికే ఉన్న పంపు, కవాటాలు, గొట్టాలు మరియు నియంత్రణలు, ఇది భర్తీ అయితే
- ఫోటోలు లేదా ప్రస్తుత ఇన్స్టాలేషన్ యొక్క డైమెన్షన్డ్ డ్రాయింగ్
- అవసరమైన ట్రైనింగ్ సీక్వెన్స్ మరియు ఆపరేటింగ్ ఎన్విరాన్మెంట్
దాచిన నిర్మాణ వివరాలను ఊహించకుండానే ఫిట్మెంట్ గురించి చర్చించడానికి ఈ సమాచారం సరఫరాదారుని అనుమతిస్తుంది.
మోడల్ 520 పవర్ హాయిస్ట్ను మోడల్-నంబర్ మ్యాచింగ్ మాత్రమే కాకుండా ఫిట్మెంట్ రివ్యూ ద్వారా ఎంచుకోవాలి. దీని కేటలాగ్ కొలతలు-ముఖ్యంగా 47.63-అంగుళాల E పరిమాణం, 24.00-అంగుళాల A పరిమాణం మరియు 11.75-అంగుళాల G పరిమాణం-డంప్-ట్రైలర్ ఇన్స్టాలేషన్ను తనిఖీ చేయడానికి ఉపయోగకరమైన ప్రారంభ బిందువును అందిస్తాయి.
ఖచ్చితమైన కొటేషన్ కోసం, ట్రైలర్ డ్రాయింగ్, మౌంటు కొలతలు మరియు ఇప్పటికే ఉన్న హైడ్రాలిక్ సమాచారాన్ని HCICకి పంపండి. తుది నిర్ణయం పూర్తి ట్రైనింగ్ అమరిక మరియు తాజా సాంకేతిక డ్రాయింగ్ ఆధారంగా ఉండాలి.
HCIC వాహనం మరియు పారిశ్రామిక అనువర్తనాల కోసం హైడ్రాలిక్ సిలిండర్లు మరియు పవర్ యూనిట్లను అభివృద్ధి చేస్తుంది మరియు తయారు చేస్తుంది. మోడల్ 520 ప్రాజెక్ట్ కోసం, HCIC అందుబాటులో ఉన్న ఇన్స్టాలేషన్ సమాచారాన్ని సమీక్షించగలదు మరియు OEM లేదా రీప్లేస్మెంట్ కొటేషన్ కోసం అవసరమైన సాంకేతిక వివరాలను గుర్తించగలదు.
