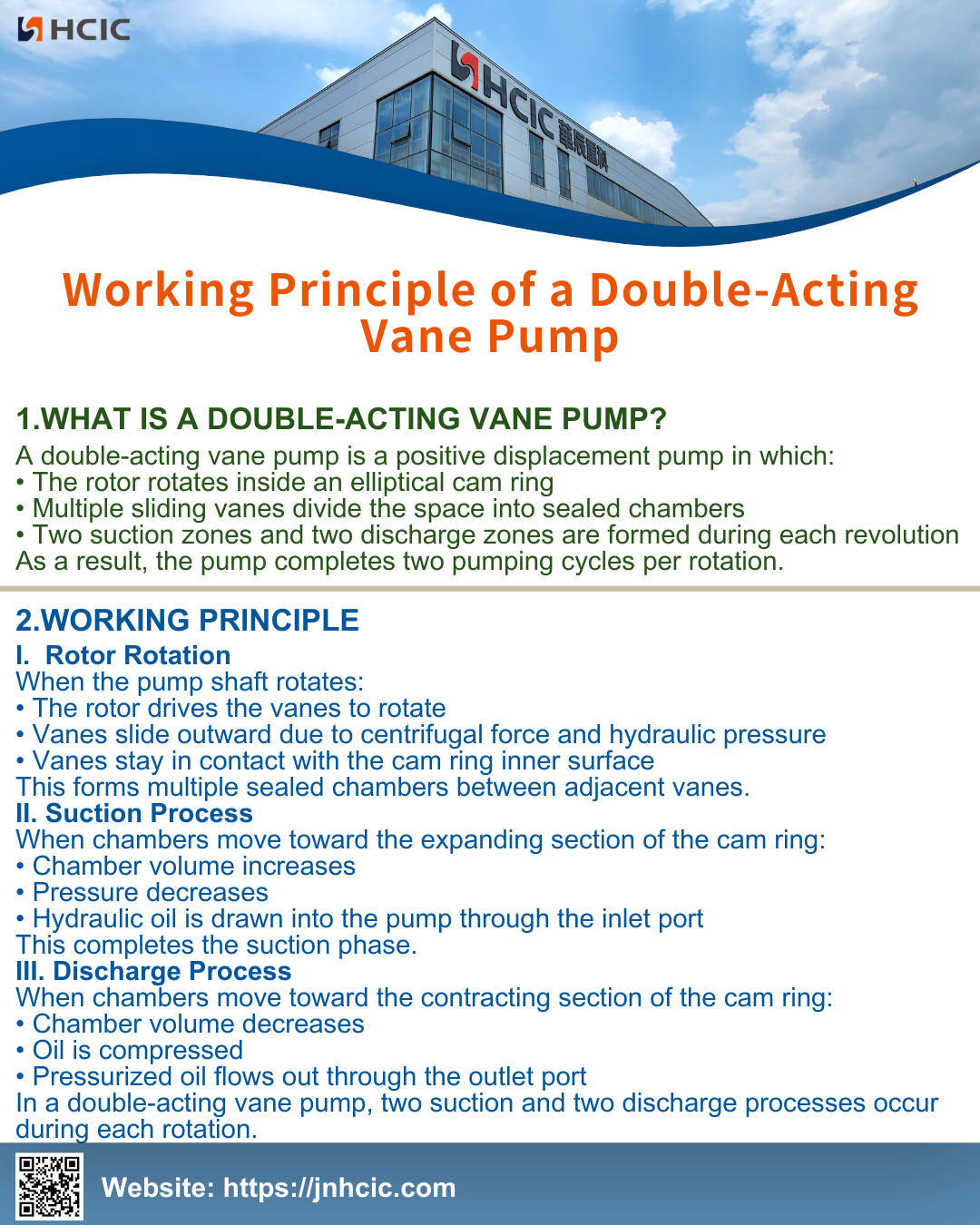

డబుల్-యాక్టింగ్ వేన్ పంప్ అనేది సానుకూల స్థానభ్రంశం పంపు, దీనిలో:
• రోటర్ ఎలిప్టికల్ కామ్ రింగ్ లోపల తిరుగుతుంది
• బహుళ స్లయిడింగ్ వ్యాన్లు ఖాళీని సీల్డ్ ఛాంబర్లుగా విభజిస్తాయి
• ప్రతి విప్లవం సమయంలో రెండు చూషణ మండలాలు మరియు రెండు ఉత్సర్గ మండలాలు ఏర్పడతాయి
ఫలితంగా, పంపు భ్రమణానికి రెండు పంపింగ్ చక్రాలను పూర్తి చేస్తుంది.
పంప్ షాఫ్ట్ తిరిగేటప్పుడు:
• రోటర్ తిప్పడానికి వ్యాన్లను నడుపుతుంది
• సెంట్రిఫ్యూగల్ ఫోర్స్ మరియు హైడ్రాలిక్ పీడనం కారణంగా వ్యాన్లు బయటికి జారిపోతాయి
• వ్యాన్లు క్యామ్ రింగ్ లోపలి ఉపరితలంతో సంబంధంలో ఉంటాయి
ఇది ప్రక్కనే ఉన్న వ్యాన్ల మధ్య బహుళ మూసివున్న గదులను ఏర్పరుస్తుంది.
ఛాంబర్లు కామ్ రింగ్ యొక్క విస్తరిస్తున్న విభాగం వైపు కదులుతున్నప్పుడు:
• ఛాంబర్ వాల్యూమ్ పెరుగుతుంది
• ఒత్తిడి తగ్గుతుంది
• ఇన్లెట్ పోర్ట్ ద్వారా హైడ్రాలిక్ ఆయిల్ పంపులోకి లాగబడుతుంది
ఇది చూషణ దశను పూర్తి చేస్తుంది.
ఛాంబర్లు కామ్ రింగ్ యొక్క కాంట్రాక్టింగ్ విభాగం వైపు కదులుతున్నప్పుడు:
• ఛాంబర్ వాల్యూమ్ తగ్గుతుంది
• ఆయిల్ కంప్రెస్ చేయబడింది
• ప్రెషరైజ్డ్ ఆయిల్ అవుట్లెట్ పోర్ట్ ద్వారా బయటకు ప్రవహిస్తుంది
డబుల్-యాక్టింగ్ వేన్ పంప్లో, ప్రతి భ్రమణ సమయంలో రెండు చూషణ మరియు రెండు ఉత్సర్గ ప్రక్రియలు జరుగుతాయి.
