ఒక సింగిల్ యాక్టింగ్ న్యూమాటిక్ సిలిండర్ ఒకే దిశలో థ్రస్ట్ లేదా వర్కింగ్ ఫోర్స్ను మాత్రమే ఉత్పత్తి చేస్తుంది. ఇది పిస్టన్ను దాని ప్రారంభ స్థానానికి తిరిగి వెనక్కి తీసుకోవడానికి అంతర్నిర్మిత వసంత లేదా గురుత్వాకర్షణ, బరువులు లేదా యాంత్రిక చలనం వంటి బాహ్య శక్తులను ఉపయోగిస్తుంది.
ఈ సిలిండర్లు ఒక ఎయిర్ ఇన్లెట్ పోర్ట్ను మాత్రమే కలిగి ఉంటాయి, ఇది పిస్టన్ను లక్ష్య స్థానానికి నెట్టడానికి కంప్రెస్డ్ ఎయిర్ని ఛాంబర్లోకి ఫీడ్ చేస్తుంది.
సింగిల్ యాక్టింగ్ న్యూమాటిక్ సిలిండర్లు వన్-వే వర్క్ టాస్క్ల కోసం నిర్మించబడ్డాయి, సాధారణ ఉపయోగాలలో బిగింపు, పార్ట్ పొజిషనింగ్, మార్కింగ్, షార్ట్ స్ట్రోక్ మూవ్లు మరియు లైట్ డ్యూటీ అసెంబ్లీ వర్క్ ఉన్నాయి.

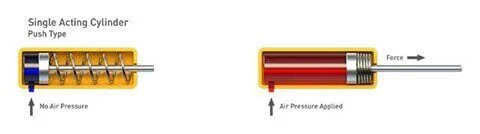

(1).వాయు పీడనం యొక్క అప్లికేషన్ థ్రస్ట్ను ఉత్పత్తి చేస్తుంది, తద్వారా పిస్టన్ను 'నెట్టడం':

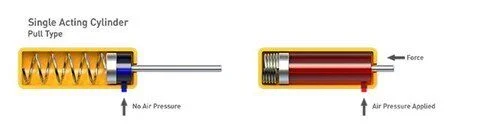

(2).వాయు పీడనం యొక్క అప్లికేషన్ థ్రస్ట్ను ఉత్పత్తి చేస్తుంది, తద్వారా పిస్టన్ను 'లాగడం':
సరళమైన, సరళమైన నిర్మాణం
కాంపాక్ట్, స్పేస్-సమర్థవంతమైన నిర్మాణం
నియంత్రణ కవాటాలు మరియు ఎయిర్ లైన్ పైపింగ్ కోసం తక్కువ ఖర్చులు
సగం కంప్రెస్డ్ ఎయిర్ వర్సెస్ అదే సైజు డబుల్ యాక్టింగ్ సిలిండర్ని ఉపయోగిస్తుంది
స్ప్రింగ్ రిటర్న్ సైడ్ పరిసర గాలికి తెరిచి ఉంటుంది, దుమ్ము మరియు చెత్త లోపలికి వెళ్లేలా చేస్తుంది, ఇది బ్రేక్డౌన్లకు కారణమవుతుంది మరియు సిలిండర్ జీవితకాలాన్ని తగ్గిస్తుంది.
స్ప్రింగ్ పనితీరు కాలక్రమేణా బలహీనపడుతుంది, ఇది అస్థిరమైన స్ట్రోక్ ముగింపు స్థానాలకు దారితీస్తుంది
బోర్ వ్యాసం మరియు స్ట్రోక్ పొడవు అంతర్గత వసంత పరిమాణం మరియు బలం ద్వారా పరిమితం చేయబడ్డాయి
పిస్టన్ యొక్క ముందుకు కదలికను వసంతకాలం నిరోధిస్తుంది కాబట్టి, నెట్టడం శక్తిలో కొంచెం తగ్గుదల

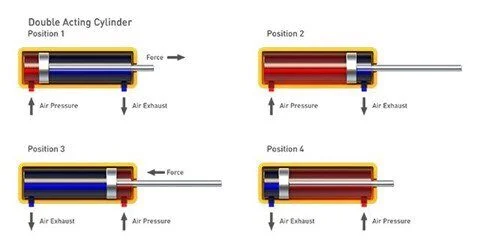

డబుల్ యాక్టింగ్ న్యూమాటిక్ సిలిండర్ రెండు దిశలలో శక్తిని ఉత్పత్తి చేస్తుంది, పిస్టన్ను బయటికి నెట్టి లోపలికి లాగుతుంది.
ఈ డిజైన్ ఇరువైపులా ఎయిర్ పోర్ట్తో వస్తుంది మరియు పిస్టన్ను ముందుకు వెనుకకు నడపడానికి రెండు పోర్ట్ల మధ్య అధిక పీడన గాలిని మళ్లిస్తుంది. పారిశ్రామిక గేట్లు మరియు డంపర్లను తెరవడం మరియు మూసివేయడం వంటి ద్వి దిశాత్మక కదలిక అవసరమయ్యే పనులకు ఇది చాలా అవసరం.
డబుల్ యాక్టింగ్ సిలిండర్లు అత్యంత విస్తృతంగా ఉపయోగించే లీనియర్ యాక్యుయేటర్లు, వాయు నియంత్రణ వ్యవస్థలలో వర్తించే సిలిండర్లలో దాదాపు 95% వరకు ఉంటాయి.
సింగిల్ యాక్టింగ్ సిలిండర్లు సంతృప్తిపరచలేని భారీ-డ్యూటీ ఆపరేషన్లు, లాంగ్ స్ట్రోక్స్ మరియు హై-ఫోర్స్ డిమాండ్లకు ఇవి సరైన ఎంపిక.
వారు ఎలా పని చేస్తారో ఇక్కడ ఉంది:
- దాదాపు అన్ని ISO స్టాండర్డ్ న్యూమాటిక్ సిలిండర్లు డబుల్ యాక్టింగ్ డిజైన్ను ఉపయోగిస్తాయి
- సింగిల్ యాక్టింగ్ మోడల్ల కంటే బోర్ సైజులు మరియు స్ట్రోక్ పొడవుల విస్తృత శ్రేణి
- బేస్ డబుల్ యాక్టింగ్ ఫ్రేమ్ కోసం అనేక అనుకూల మార్పులు
- మిడ్-స్ట్రోక్ స్థానాల్లో పిస్టన్ను స్థిరంగా ఉంచడానికి అంతర్నిర్మిత లాక్ లేదు
- గాలి కుదించబడుతుంది, కాబట్టి ఫీడింగ్ అప్లికేషన్లకు మృదువైన, స్థిరమైన కదలిక కోసం హైడ్రాలిక్ స్లేవ్ సిలిండర్ అవసరం
- లాంగ్ స్ట్రోక్ యూనిట్లకు వంగడాన్ని ఆపడానికి మరియు ఆపరేషన్ను సజావుగా ఉంచడానికి అదనపు పిస్టన్ రాడ్ మద్దతు అవసరం
