ఎలాగో తెలుసుకోండిహైడ్రాలిక్ సిలిండర్లుపని చేయండి, కీలక డిజైన్లను అన్వేషించండి మరియు మీ సిస్టమ్కు సరైన పరిష్కారాన్ని కనుగొనండి

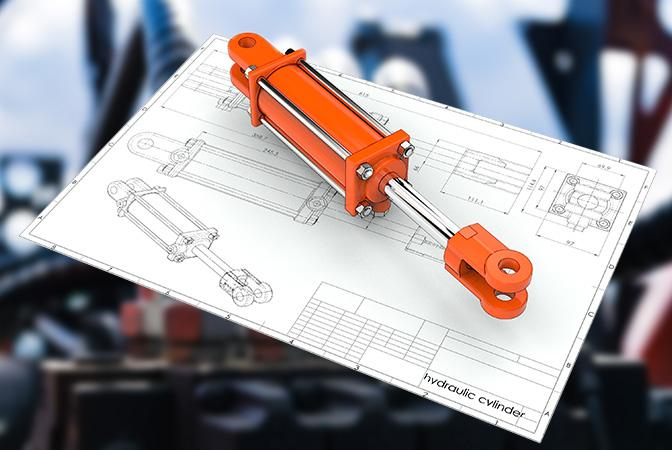

హైడ్రాలిక్ సిలిండర్లు, 'హైడ్రాలిక్ రామ్లు' అని కూడా పిలుస్తారు, పీడన హైడ్రాలిక్ ద్రవం నుండి శక్తిని పొందుతాయి, సాధారణంగా హైడ్రాలిక్ ఆయిల్. అవి సిలిండర్ బారెల్తో తయారు చేయబడ్డాయి, దాని లోపల పిస్టన్ రాడ్కు అనుసంధానించబడిన పిస్టన్ ముందుకు వెనుకకు కదులుతుంది. బారెల్ రెండు చివర్లలో మూసివేయబడింది: ఒక చివర సిలిండర్ దిగువ (క్యాప్ ఎండ్ అని కూడా పిలుస్తారు), మరియు మరొకటి సిలిండర్ హెడ్, ఇక్కడ పిస్టన్ రాడ్ బయటకు వస్తుంది. పిస్టన్లో స్లైడింగ్ రింగ్లు మరియు సీల్స్ ఉన్నాయి మరియు ఇది సిలిండర్ లోపలి భాగాన్ని రెండు గదులుగా విభజిస్తుంది- దిగువ (క్యాప్ ఎండ్) చాంబర్ మరియు పిస్టన్ రాడ్ సైడ్ (రాడ్ ఎండ్) చాంబర్. హైడ్రాలిక్ పీడనం పిస్టన్పై లీనియర్ వర్క్ మరియు మోషన్ను ఉత్పత్తి చేయడానికి పనిచేస్తుంది.
సిలిండర్ బాడీకి అంచులు, ట్రంనియన్లు మరియు/లేదా క్లీవిస్లు జోడించబడతాయి. పిస్టన్ రాడ్ హైడ్రాలిక్ సిలిండర్ను అది నెట్టివేసే ఆబ్జెక్ట్ లేదా మెషీన్ కాంపోనెంట్కు కనెక్ట్ చేయడానికి మౌంటు భాగాలను కూడా కలిగి ఉంటుంది.
హైడ్రాలిక్ సిలిండర్ అనేది యాక్యుయేటర్ లేదా 'మోటార్', హైడ్రాలిక్ సిస్టమ్లో భాగం-కొన్నిసార్లు 'కండరాలు' అని పిలుస్తారు-ఇది భారీ లోడ్లను ఎత్తడం, తగ్గించడం, తరలించడం లేదా 'లాక్' చేయడం సులభం చేస్తుంది. సిస్టమ్ యొక్క 'జనరేటర్' భాగం హైడ్రాలిక్ పంప్, ఇది పిస్టన్ రాడ్ను పైకి తరలించడానికి సిలిండర్ దిగువ వైపుకు స్థిరమైన లేదా నియంత్రిత చమురు ప్రవాహాన్ని పంపుతుంది. పిస్టన్ ఇతర గదిలో ఉన్న హైడ్రాలిక్ ఆయిల్ను రిజర్వాయర్కు తిరిగి నెట్టివేస్తుంది. పిస్టన్ రాడ్ చాంబర్లోని చమురు పీడనం దాదాపు సున్నా అని మేము ఊహిస్తే, పిస్టన్ రాడ్పై ఉన్న శక్తి హైడ్రాలిక్ సిలిండర్లో పిస్టన్ ప్రాంతం (F=PA) ద్వారా గుణించబడిన ఒత్తిడికి సమానం.
పిస్టన్ రాడ్ సైడ్ ఛాంబర్లోకి చమురు పంప్ చేయబడినప్పుడు పిస్టన్ క్రిందికి కదులుతుంది మరియు పిస్టన్ ప్రాంతం నుండి హైడ్రాలిక్ ఆయిల్ ఒత్తిడి లేకుండా రిజర్వాయర్కు తిరిగి ప్రవహిస్తుంది. పిస్టన్ రాడ్ ఏరియా చాంబర్లోని ఒత్తిడి (పుల్ ఫోర్స్) ద్వారా విభజించబడింది (పిస్టన్ ఏరియా - పిస్టన్ రాడ్ ఏరియా).
'హైడ్రాలిక్ జాక్స్' లేదా 'యాక్చుయేటర్స్' అని కూడా పిలుస్తారు, హైడ్రాలిక్ సిలిండర్లు ద్రవ శక్తిని యాంత్రిక శక్తిగా మారుస్తాయి. రోటరీ కదలికను ఉత్పత్తి చేసే హైడ్రాలిక్ మోటార్లు కాకుండా, హైడ్రాలిక్ సిలిండర్లు లీనియర్ (అనువాద) కదలికను నిర్వహిస్తాయి-కాబట్టి వాటిని "లీనియర్ మోటార్లు" అని కూడా పిలుస్తారు.
అధిక పీడనం వద్ద ఉపయోగించబడుతుంది, హైడ్రాలిక్ సిలిండర్లు పెద్ద శక్తులను మరియు ఖచ్చితమైన కదలికను ఉత్పత్తి చేస్తాయి. అందుకే అవి ఉక్కు వంటి బలమైన పదార్థాలతో తయారు చేయబడ్డాయి, ఇవి పెద్ద శక్తులను ఎదుర్కొంటాయి.
పరిశ్రమలో ఉపయోగించే రెండు ప్రధాన రకాల హైడ్రాలిక్ సిలిండర్ నిర్మాణాలు ఉన్నాయి: టై రాడ్ మరియు వెల్డెడ్ బాడీ సిలిండర్లు. ఇతర సాధారణ సిలిండర్ డిజైన్లలో టెలిస్కోపిక్, ప్లంగర్, డిఫరెన్షియల్, రీ-ఫేసింగ్, సింగిల్ యాక్టింగ్ మరియు డబుల్ యాక్టింగ్ హైడ్రాలిక్ సిలిండర్లు ఉన్నాయి.
చాలా హైడ్రాలిక్ సిలిండర్లు డబుల్-యాక్టింగ్గా ఉంటాయి: రెండు దిశలలో కదలికను అనుమతించడానికి పిస్టన్కు ఇరువైపులా ఒత్తిడితో కూడిన నూనెను వర్తించవచ్చు. సిలిండర్ను దాని మూసివేసిన స్థానానికి తిరిగి తీసుకురావడానికి లోడ్ యొక్క బరువును ఉపయోగించినప్పుడు కొన్నిసార్లు సింగిల్-యాక్టింగ్ సిలిండర్లు ఉపయోగించబడతాయి.
రెండు వేర్వేరు పాయింట్ల మధ్య శక్తిని బదిలీ చేసేటప్పుడు హైడ్రాలిక్ సిలిండర్లు డిజైన్ మరియు నిర్మాణంలో మరింత సౌలభ్యాన్ని అందిస్తాయి. వివిధ పరిమాణాల సిలిండర్లు బరువులను లాగడం, నెట్టడం మరియు ఎత్తడం వంటి వ్యవస్థను సృష్టించడం సాధ్యపడుతుంది. సిస్టమ్ డిజైన్లో బెండ్లు మరియు మూలలను చేర్చవచ్చు, స్థల పరిమితులు ఉంటే ఇది ఉపయోగపడుతుంది.
అయితే, హైడ్రాలిక్ సిలిండర్లను లీనియర్ పుషింగ్ మరియు పుల్లింగ్ కోసం మాత్రమే ఉపయోగించాలి. బెండింగ్ క్షణాలు లేదా సైడ్ లోడ్లు పిస్టన్ రాడ్ లేదా సిలిండర్కు బదిలీ చేయకూడదు. ఈ కారణంగా, ఒక సిలిండర్ను గోళాకార బాల్ బేరింగ్తో ఒకే క్లెవిస్ని ఉపయోగించి ఆదర్శంగా కనెక్ట్ చేయాలి. ఇది సిలిండర్కు మరియు అది నెట్టుతున్న లోడ్కు మధ్య ఏదైనా తప్పుగా అమర్చడానికి మరియు సర్దుబాటు చేయడానికి అనుమతిస్తుంది.
హైడ్రాలిక్ సిలిండర్ యొక్క మొత్తం పొడవు స్ట్రోక్ మొత్తం, పిస్టన్ యొక్క మందం, దిగువ మరియు తల యొక్క మందం మరియు కనెక్షన్ల పొడవు. తరచుగా, ఈ పొడవు యంత్రంలో సరిపోదు. అటువంటి సందర్భాలలో, పిస్టన్ రాడ్ పిస్టన్ బారెల్గా కూడా ఉపయోగించబడుతుంది మరియు రెండవ పిస్టన్ రాడ్ జోడించబడుతుంది.
వీటిని టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్లు అంటారు. ఒక సాధారణ రాడ్ సిలిండర్ ఒకే దశలో ఉంటే, టెలిస్కోపిక్ సిలిండర్లు 2, 3, 4, 5 లేదా 6 దశలతో కూడిన బహుళ-దశల యూనిట్లు. సాధారణంగా, టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్లు సాధారణ సిలిండర్ల కంటే చాలా ఖరీదైనవి. చాలా టెలిస్కోపిక్ సిలిండర్లు ఒకే-నటన (పుష్-మాత్రమే). డబుల్-యాక్టింగ్ టెలిస్కోపిక్ సిలిండర్లను ప్రత్యేకంగా రూపొందించి, తయారు చేయాలి. మీరు దిగువ "ఎలా సిలిండర్లు పని చేస్తారు" విభాగంలో మరింత సాంకేతిక సమాచారాన్ని కనుగొనవచ్చు.

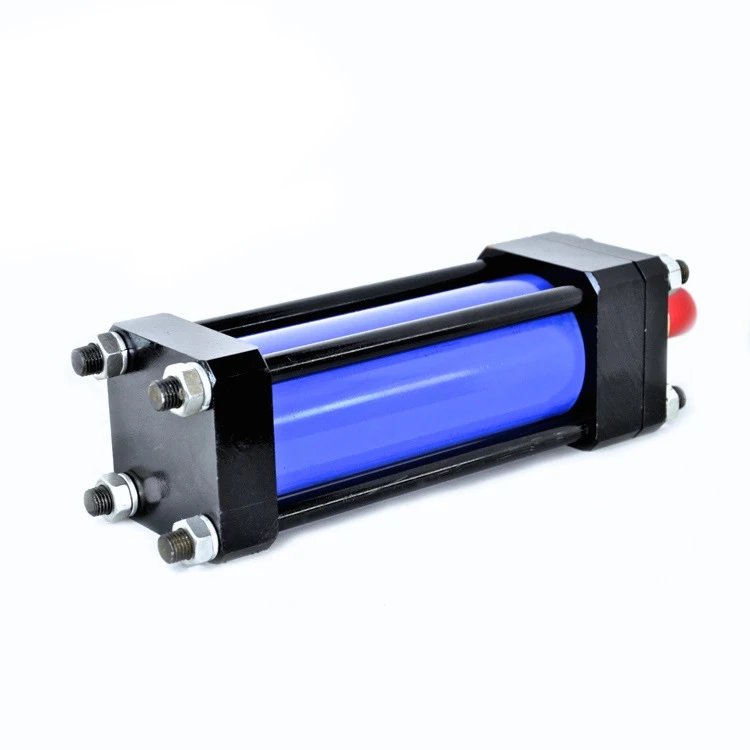

టై రాడ్ స్టైల్ హైడ్రాలిక్ సిలిండర్లు సిలిండర్ బారెల్కు రెండు ఎండ్ క్యాప్లను పట్టుకోవడానికి అధిక-బలమైన థ్రెడ్ స్టీల్ రాడ్లను ఉపయోగిస్తాయి. ఈ నిర్మాణ పద్ధతి సాధారణంగా పారిశ్రామిక ఫ్యాక్టరీ అప్లికేషన్లలో కనిపిస్తుంది. చిన్న బోర్ సిలిండర్లు సాధారణంగా 4 టై రాడ్లను కలిగి ఉంటాయి, అయితే పెద్ద బోర్ సిలిండర్లకు ఉత్పత్తి చేయబడిన భారీ బలగాల కింద ఎండ్ క్యాప్లను ఉంచడానికి 16 లేదా 20 టై రాడ్లు అవసరం కావచ్చు.
నేషనల్ ఫ్లూయిడ్ పవర్ అసోసియేషన్ (NFPA) హైడ్రాలిక్ టై రాడ్ సిలిండర్ల కొలతలను ప్రామాణికం చేసింది. దీనర్థం వేర్వేరు తయారీదారుల నుండి సిలిండర్లను ఒకే మౌంటింగ్లలో మార్చుకోవచ్చు. టై రాడ్ స్టైల్ సిలిండర్లను సర్వీస్ మరియు రిపేర్ కోసం పూర్తిగా వేరు చేయవచ్చు.
మేము మీ నిర్దిష్ట అప్లికేషన్, అవసరాలు మరియు ఆపరేటింగ్ పారామితులను తీర్చడానికి టై రాడ్ హైడ్రాలిక్ సిలిండర్లతో సహా ప్రామాణిక మరియు అనుకూల-నిర్మిత హైడ్రాలిక్ సిలిండర్లను మీకు అందించగలము. మా బెస్పోక్ సిలిండర్ డిజైన్ ఫారమ్ను పూరించండి మరియు మా హైడ్రాలిక్ ఇంజనీర్లలో ఒకరు మిమ్మల్ని త్వరగా సంప్రదిస్తారు.

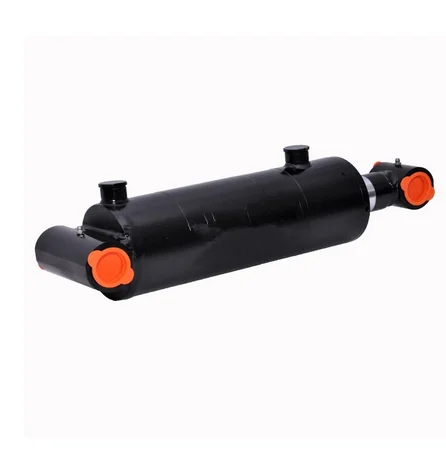

వెల్డెడ్ బాడీ హైడ్రాలిక్ సిలిండర్లకు టై రాడ్లు లేవు. బారెల్ నేరుగా ముగింపు టోపీలకు వెల్డింగ్ చేయబడింది; పోర్టులు బారెల్కు వెల్డింగ్ చేయబడతాయి; మరియు ముందు రాడ్ గ్రంథి సాధారణంగా సిలిండర్ బారెల్లోకి థ్రెడ్ చేయబడింది లేదా బోల్ట్ చేయబడుతుంది. ఇది సేవ కోసం పిస్టన్ రాడ్ అసెంబ్లీ మరియు రాడ్ సీల్స్ను తీసివేయడానికి అనుమతిస్తుంది.
వెల్డెడ్ బాడీ సిలిండర్లు టై రాడ్ స్టైల్ సిలిండర్ల కంటే అనేక ప్రయోజనాలను కలిగి ఉంటాయి: అవి ఇరుకైన శరీరాన్ని కలిగి ఉంటాయి మరియు తరచుగా మొత్తం పొడవు తక్కువగా ఉంటాయి, ఇవి మెషినరీ యొక్క గట్టి ప్రదేశాలలో బాగా సరిపోతాయి. వెల్డెడ్ సిలిండర్లు అధిక పీడనాలు మరియు పొడవైన స్ట్రోక్స్ వద్ద టై రాడ్ స్ట్రెచ్ కారణంగా విఫలం కావు. వెల్డెడ్ డిజైన్ అనుకూలీకరణను సులభతరం చేస్తుంది. ప్రత్యేక పోర్ట్లు, అనుకూల మౌంట్లు మరియు వాల్వ్ మానిఫోల్డ్లు వంటి ప్రత్యేక ఫీచర్లను సులభంగా సిలిండర్ బాడీకి జోడించవచ్చు. వెల్డెడ్ సిలిండర్ల యొక్క మృదువైన బాహ్య శరీరం కూడా బహుళ-దశ టెలిస్కోపిక్ సిలిండర్లను రూపొందించడం సాధ్యం చేస్తుంది.
వెల్డెడ్ బాడీ హైడ్రాలిక్ సిలిండర్లు నిర్మాణ సామగ్రి (ఎక్స్కవేటర్లు మరియు బుల్డోజర్లతో సహా) మరియు మెటీరియల్ హ్యాండ్లింగ్ పరికరాలు (ఫోర్క్ లిఫ్ట్ ట్రక్కులు మరియు టెయిల్ లిఫ్ట్ గేట్లు) వంటి మొబైల్ హైడ్రాలిక్ పరికరాల మార్కెట్లో విస్తృతంగా ఉపయోగించబడుతున్నాయి. క్రేన్లు, ఆయిల్ రిగ్లు మరియు భూమిపైన మైనింగ్లో పెద్ద ఆఫ్-రోడ్ వాహనాలు వంటి భారీ పరిశ్రమలలో కూడా వీటిని ఉపయోగిస్తారు.
