మీరు మెషీన్లో చనిపోయిన సిలిండర్ని కలిగి ఉన్నారు. మెషిన్ డౌన్ అయింది. మీకు త్వరగా భర్తీ కావాలి.
కొలవకుండా ఆర్డర్ చేయండి మరియు మీరు జూదం ఆడండి: కొత్త సిలిండర్లో సరైన బోర్ ఉంది కానీ తప్పు స్ట్రోక్ ఉంది - ఇది పని పూర్తి చేయడానికి ముందే దిగువకు వస్తుంది. లేదా పిన్ కళ్ళు పావు అంగుళం చాలా చిన్నవిగా ఉంటాయి. లేదా పోర్టులు తప్పు థ్రెడ్. తప్పు భాగం తిరిగి వెళ్ళేటప్పుడు యంత్రం మరో రెండు వారాలు నిలిచిపోతుంది.
జాగ్రత్తగా కొలత నలభై నిమిషాలు పడుతుంది. ఇది "ఇది చాలా పెద్దది అని నేను అనుకుంటున్నాను" ఒక ఫ్యాక్టరీ నుండి నిర్మించగలిగే డ్రాయింగ్గా మారుతుంది. మీరు కొలిచే ప్రతి గంట, సరిపోని భర్తీ కోసం వేచి ఉండని గంట.
ఈ గైడ్ మీకు అవసరమైన ఆరు కొలతలను కవర్ చేస్తుంది: బోర్, రాడ్, స్ట్రోక్, మొత్తం పొడవులు, మౌంటు మరియు పోర్ట్లు.
- కాలిపర్స్ (చౌకైన 6-అంగుళాల డిజిటల్ కాలిపర్ మంచిది)
- ఒక టేప్ కొలత లేదా ఉక్కు పాలకుడు
- ఒక పెన్ మరియు కాగితం (లేదా మీ ఫోన్)
- ఒక కెమెరా
- క్లీన్ రాగ్ - కొలిచే ముందు రాడ్ మరియు పోర్టులను తుడవండి
అన్యదేశంగా ఏమీ లేదు. ఒక షాప్ ఫ్లోర్లో ఇవన్నీ ఉన్నాయి.
బోర్ అనేది బారెల్ యొక్క అంతర్గత వ్యాసం - పిస్టన్ లోపలికి జారిపోయే భాగం. ఇది సిలిండర్ యొక్క శక్తిని నిర్ణయిస్తుంది.
పిస్టన్ ఏరియా = π × (బోర్/2)²
ఇది ఎందుకు ముఖ్యమైనదో చూపించడానికి రెండు ఉదాహరణలు:
- 2000 PSI వద్ద 3" బోర్ → 14,137 పౌండ్లు పుష్ ఫోర్స్
- 2000 PSI వద్ద 4" బోర్ → 25,133 పౌండ్లు పుష్ ఫోర్స్
అదే ఒత్తిడి, 78% ఎక్కువ శక్తి. అందుకే కర్మాగారం అడిగే మొదటి నంబర్ బోర్.
ఎలా కొలవాలి:సిలిండర్ విడదీయబడినట్లయితే, నేరుగా బారెల్ లోపలి భాగాన్ని కాలిపర్ చేయండి. ఇది ఇప్పటికీ సమావేశమై ఉంటే, దానిని బలవంతం చేయవద్దు - బోర్ తరచుగా బారెల్పై లేదా డేటా ప్లేట్పై స్టాంప్ చేయబడుతుంది. "3.00 BORE" లేదా మోడల్ నంబర్ వంటి స్టాంపింగ్ కోసం చూడండి. ఏదైనా స్టాంపింగ్ యొక్క ఫోటోను మాకు పంపండి; మేము మోడల్ నుండి బోర్ను చదవగలము.
రాడ్ వ్యాసం రెండు కారణాల వల్ల ముఖ్యమైనది: బలం మరియు సీల్ ఫిట్.

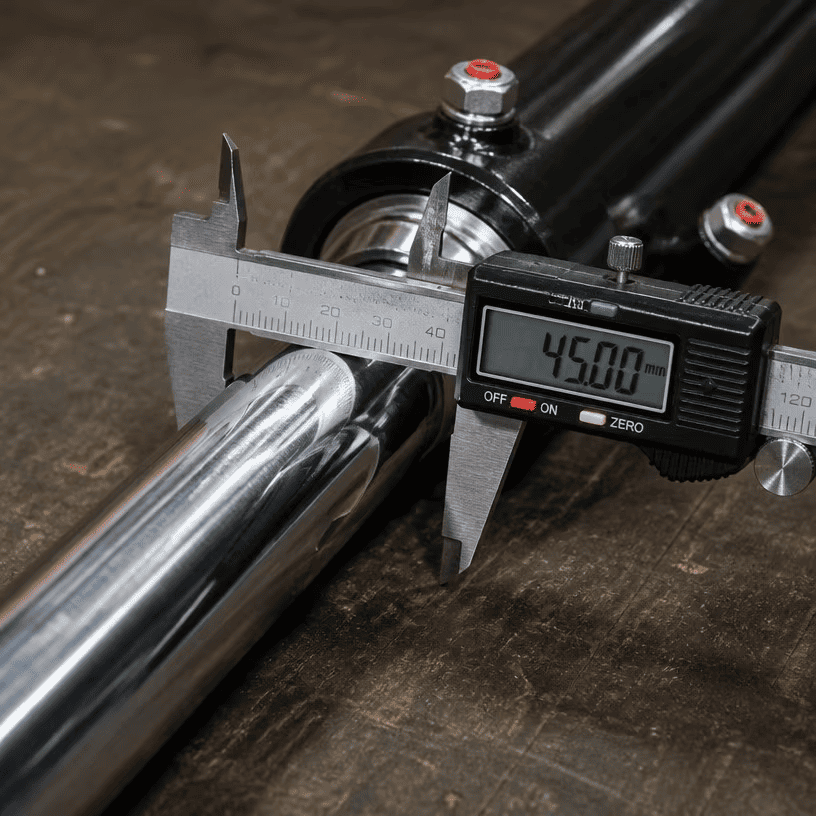

ఎలా కొలవాలి:కాలిపర్ రాడ్ శుభ్రంగా ఉన్న చోట - గ్రంధి దగ్గర, అది ధరించే కొన వద్ద కాదు. ముందుగా దానిని శుభ్రం చేయండి. మురికి రాడ్ దాని కంటే పెద్దదిగా కొలుస్తుంది.
దుస్తులు కోసం తనిఖీ చేయండి. రాడ్ భారీ స్కోరింగ్, పిట్టింగ్ లేదా సీల్ రైడ్ చేసే చోట అరిగిపోయిన దశను చూపిస్తే, మీ విచారణలో చెప్పండి. అరిగిన రాడ్ అంటే యంత్రం తప్పుగా అమర్చడం సమస్యను కలిగి ఉండవచ్చు - కారణం పరిష్కరించబడకపోతే కొత్త సిలిండర్ అదే విధంగా ధరిస్తుంది.

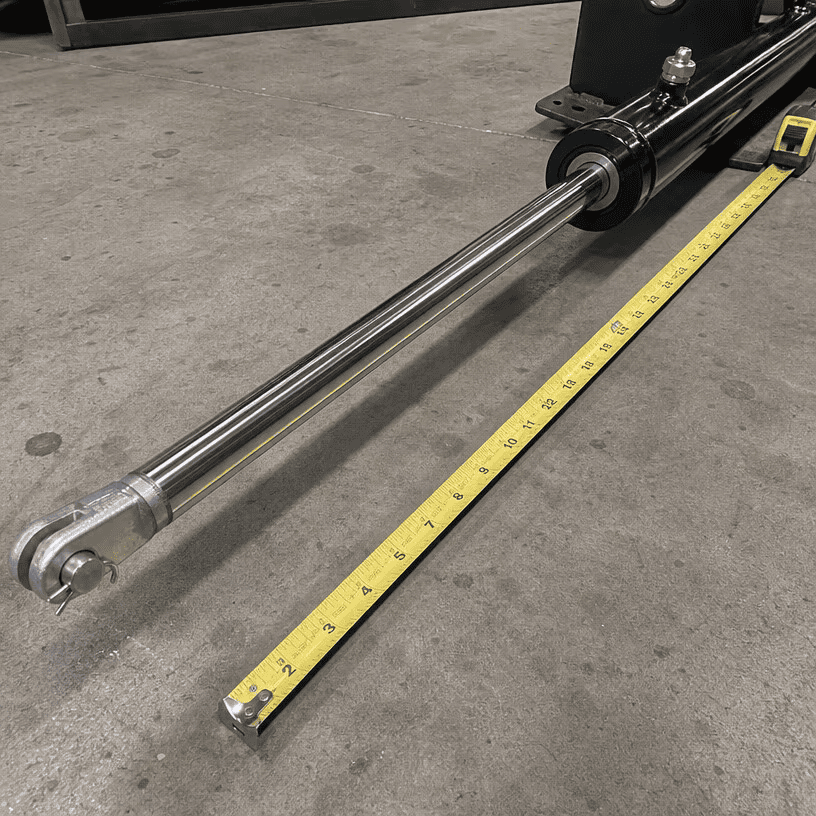

స్ట్రోక్ అనేది రాడ్ ప్రయాణించే దూరం, పూర్తిగా ఉపసంహరించుకోవడం నుండి పూర్తిగా పొడిగించడం వరకు. ఇక్కడే చాలా కొలత తప్పులు జరుగుతాయి.
తప్పు మార్గం:సిలిండర్ మెషిన్ ఆఫ్లో ఉన్నప్పుడు బహిర్గతమైన రాడ్ నుండి ఊహించడం.
1. పూర్తిగా ఉపసంహరించబడిన సిలిండర్ను కొలవండి - ఎండ్ నుండి ఎండ్, పిన్ సెంటర్ నుండి పిన్. దీన్ని R అని పిలవండి.
2. సిలిండర్ను పూర్తిగా పొడిగించండి - ఎండ్ నుండి ఎండ్, పిన్ సెంటర్ నుండి పిన్. దీన్ని E అని పిలవండి.
3. స్ట్రోక్ = E - R(ప్రామాణిక సిలిండర్ కోసం, రాడ్ ప్రయాణం పొడిగించిన మరియు ఉపసంహరించబడిన వాటి మధ్య మొత్తం పొడవులో వ్యత్యాసానికి సమానం).
ఉదాహరణ: ఉపసంహరించబడిన 24 అంగుళాలు, పొడిగించబడిన 60 అంగుళాలు → స్ట్రోక్ 36 అంగుళాలు.
సిలిండర్ మెషీన్లో ఉన్నట్లయితే, మీరు స్ట్రోక్ స్థానంలో కొలవవచ్చు: గ్రంధి వద్ద రాడ్ను గుర్తించండి, పూర్తిగా విస్తరించండి, బహిర్గతమైన రాడ్ను కొలవండి - ఆ బహిర్గత పొడవు స్ట్రోక్.
యూనిట్లను ఎప్పుడూ కలపవద్దు.అన్నిటిని అంగుళాలలో లేదా మిల్లీమీటర్లలో ప్రతిదీ కొలవండి. 36" స్ట్రోక్ మరియు 900 మిమీ స్ట్రోక్తో కోట్ చేయబడిన సిలిండర్ ఒకే సిలిండర్ కాదు.
మౌంటు అనేది సిలిండర్ యంత్రానికి ఎలా జతచేయబడుతుంది. ఇది తప్పు ఆర్డర్ల యొక్క రెండవ అత్యంత సాధారణ మూలం.

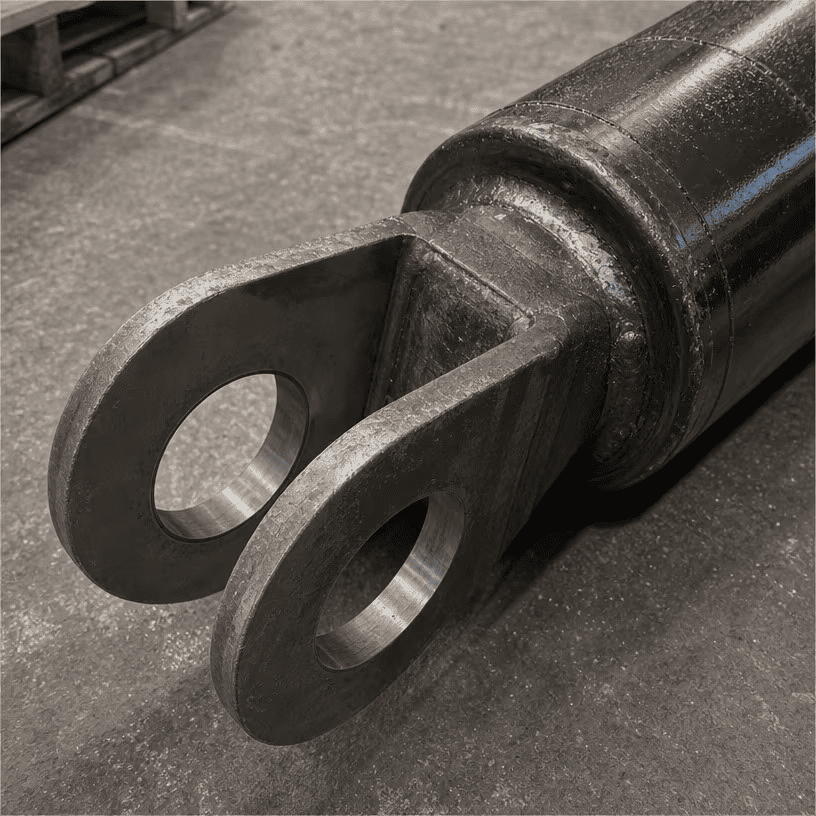

పిన్ ఐ (క్లీవిస్): పిన్ హోల్ వ్యాసం మరియు చెవుల మధ్య వెడల్పును కొలవండి. పిన్ హోల్ సెంటర్ నుండి బారెల్/రాడ్ చివరి వరకు ఉన్న దూరాన్ని కూడా గమనించండి - ఫ్యాక్టరీలు ఈ కొలతల నుండి నిర్మించబడతాయి.
క్రాస్ ట్యూబ్: ట్యూబ్ వెలుపలి వ్యాసం మరియు ట్యూబ్ చివరల మధ్య దూరాన్ని కొలవండి.
ఫ్లాంజ్ లేదా ట్రూనియన్: బోల్ట్ హోల్ నమూనా, బోల్ట్ పరిమాణం మరియు ఫ్లాంజ్ మందాన్ని గమనించండి. ట్రంనియన్ల కోసం, పిన్ వ్యాసం మరియు బారెల్ వెంట ట్రూనియన్ యొక్క స్థానం.
అతి ముఖ్యమైనది: పిన్ కేంద్రాలు. మీరు మొత్తం పొడవులను (ఉపసంహరించుకున్న మరియు పొడిగించిన) ఇచ్చినప్పుడు, వాటిని పిన్ సెంటర్ నుండి పిన్ సెంటర్కు ఇవ్వండి - అది యంత్రం వాస్తవానికి చూసే పరిమాణం. కళ్ల వెలుపలికి కొలవడం పిన్ కంటి మందాన్ని రెండుసార్లు జోడిస్తుంది మరియు మీ రీప్లేస్మెంట్ చాలా పొడవుగా ఉంటుంది.
గొట్టాలు కనెక్ట్ అయ్యే చోట పోర్ట్లు ఉంటాయి. థ్రెడ్ తప్పుగా పొందండి మరియు ఏదీ సరిపోదు.
నాలుగు సాధారణ ప్రమాణాలు: SAE (UNF థ్రెడ్లు), NPT (టాపర్డ్ పైప్), BSP (బ్రిటీష్ సమాంతరం) మరియు మెట్రిక్.

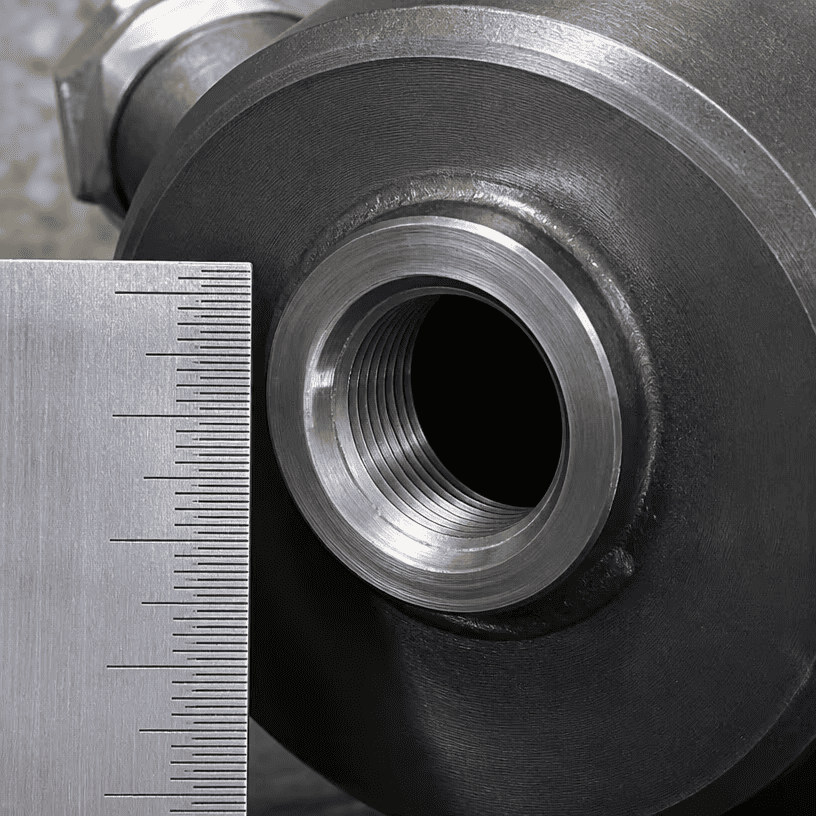

ఎలా కొలవాలి: పోర్ట్ వ్యాసాన్ని కాలిపర్ చేయండి, ఆపై థ్రెడ్లను ఒక అంగుళం (అంగుళాల కోసం) లేదా 10 మిమీ (మెట్రిక్ కోసం) లెక్కించండి. సరిపోల్చండి
| థ్రెడ్ | సిలిండర్లపై సాధారణ పరిమాణం | గమనికలు |
|---|---|---|
| SAE O-రింగ్ (JIC-శైలి) | #6, #8, #10 | నేరుగా, ఓ-రింగ్ ముఖాన్ని ముద్రిస్తుంది |
| NPT | 1/4", 3/8", 1/2" | టేపర్డ్, థ్రెడ్లపై సీల్స్ |
| BSPP / BSPT | 1/4", 3/8", 1/2" | సమాంతర లేదా దెబ్బతిన్న బ్రిటిష్ ప్రమాణం |
| మెట్రిక్ | M18×1.5, M22×1.5 | స్ట్రెయిట్ మెట్రిక్ థ్రెడ్లు |
ఖచ్చితంగా తెలియదా? ఫోటోగ్పోర్ట్ను దాని పక్కన ఉన్న రూలర్తో రాఫ్ చేసి, ఫోటోను పంపండి. మేము చిత్రం నుండి థ్రెడ్ను గుర్తిస్తాము — ఊహించడం కంటే వేగంగా మరియు సురక్షితమైనది.
1. స్ట్రోక్ను తప్పుగా కొలవడం — ఉపసంహరించబడిన మరియు పొడిగించిన పొడవులను కొలిచే బదులు ఊహించడం.
2. కళ్ళ వెలుపల మొత్తం పొడవును కొలవడం — ఎల్లప్పుడూ పిన్ సెంటర్ని పిన్ చేయడానికి పిన్ సెంటర్ని ఉపయోగించండి.
3. మిక్సింగ్ అంగుళాలు మరియు మిల్లీమీటర్లు - రెండు యూనిట్ సిస్టమ్లలో ఒక సిలిండర్ కోట్ చేయబడింది.
4. అరిగిన రాడ్ను కొలవడం - రాడ్ ధరించిన చోట సన్నగా ఉంటుంది; దానిని శుభ్రం చేసి గ్రంధి చివర కొలవండి.
5. పిన్ వ్యాసాలను మర్చిపోవడం - బోర్ సరైనది, మౌంటు రంధ్రాలు తప్పు, మరియు సిలిండర్ పిన్ అప్ చేయదు.
6. ఫోటోలు లేవు — సిలిండర్ యొక్క ఫోటో, డేటా ప్లేట్, మౌంటు మరియు పోర్ట్లు మీరు నంబర్లను పంపే ముందు సగం ప్రశ్నలకు సమాధానాలు ఇస్తాయి.
దీన్ని పూరించండి మరియు మీ విచారణతో పంపండి:
| కొలత | విలువ | యూనిట్ (లో / మిమీ) |
|---|---|---|
| బోర్ | ||
| రాడ్ వ్యాసం | ||
| స్ట్రోక్ | ||
| ఉపసంహరించబడిన పొడవు (పిన్ సెంటర్ నుండి పిన్ సెంటర్) | ||
| పొడిగించిన పొడవు (పిన్ సెంటర్ నుండి పిన్ సెంటర్) | ||
| మౌంటు రకం (పిన్ ఐ / క్లెవిస్ / క్రాస్ ట్యూబ్ / ఫ్లాంజ్ / ట్రూనియన్) | ||
| పిన్ హోల్ వ్యాసం (పిన్ ఐ అయితే) | ||
| పోర్ట్ థ్రెడ్ (SAE / NPT / BSP / మెట్రిక్) | ||
| పోర్ట్ పరిమాణం | ||
| ఫోటోలు జోడించబడ్డాయా? (సిలిండర్, డేటా ప్లేట్, మౌంటు, పోర్ట్లు) |
వర్క్షీట్ను పంపండి, అదనంగా:
1. సిలిండర్ యొక్క ఫోటోలు - సైడ్ వ్యూ, మౌంటు చివరలు, పోర్ట్లు, డేటా ప్లేట్
2. బారెల్పై ఏదైనా స్టాంపింగ్ లేదా పార్ట్ నంబర్
3. యంత్ర తయారీ మరియు మోడల్, తెలిస్తే
మేము మీ కొలతల నుండి రీప్లేస్మెంట్లను రూపొందిస్తాము లేదా మా కేటలాగ్కు వ్యతిరేకంగా పార్ట్ నంబర్ను క్రాస్-రిఫరెన్స్ చేస్తాము — ఏది మీకు సరైన సిలిండర్ను వేగంగా పొందుతుందో అది. మీ కొలతలలో ఏదైనా జతకాకపోతే, మేము ఉక్కును కత్తిరించే ముందు మా ఇంజనీర్లు అడుగుతారు. మేము ఊహించడం లేదు.
జినాన్ హుచెన్ ఇండస్ట్రియల్ కో., లిమిటెడ్. 1998లో స్థాపించబడింది. జినాన్, షాన్డాంగ్, చైనా. మూడు కర్మాగారాలు. 300+ ఉద్యోగులు. 25+ ఇంజనీర్లు. 50+ దేశాలకు ఎగుమతులు. మేము హైడ్రాలిక్ సిలిండర్లు మరియు పవర్ యూనిట్లను నిర్మిస్తాము - టెలిస్కోపిక్, టై-రాడ్, వెల్డెడ్, రిఫ్యూజ్ ట్రక్, డంప్ ట్రైలర్ మరియు మీ కొలతలకు అనుగుణంగా కస్టమ్ రీప్లేస్మెంట్లు. ISO 9001:2015. ఇన్-హౌస్ హోనింగ్, QPQ చికిత్స మరియు ఒత్తిడి పరీక్ష.
డేవిడ్ సాంగ్ — ఎగుమతి శాఖ
- WhatsApp / ఫోన్: +86 153 7619 8599
- ఇమెయిల్: davidsong@mail.huachen.cc
- వెబ్సైట్: http://jnhcic.com/
- చిరునామా: బిల్డింగ్ A9, యిన్ఫెంగ్ ఇంటర్నేషనల్ బయాలజీ సిటీ, నం. 1177 చున్లాన్ రోడ్, హై-టెక్ జోన్, జినాన్ సిటీ, షాన్డాంగ్ ప్రావిన్స్, చైనా
మీ వర్క్షీట్ మరియు ఫోటోలను పంపండి. మేము పని దినాలలో 24 గంటలలోపు ఫిట్మెంట్ చెక్ మరియు కోట్తో ప్రత్యుత్తరం ఇస్తాము.
