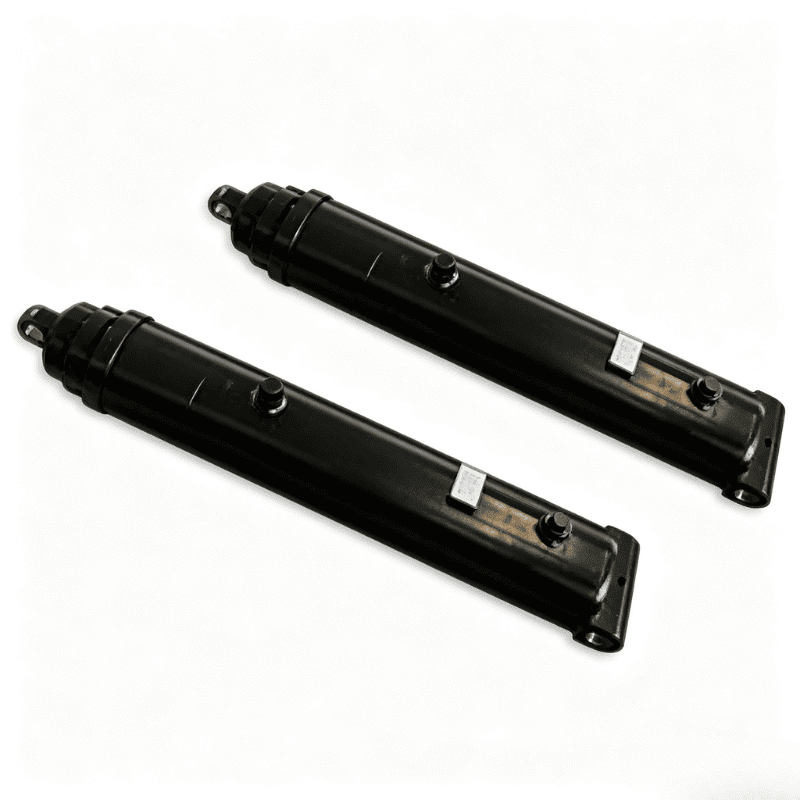

HCIC యొక్క 63-4402-120 అనేది 125.31-అంగుళాల పొడిగించిన పొడవు, 3/4 NPTF పోర్ట్ మరియు సర్వీసబుల్ సీల్ సెట్తో డంప్ ట్రక్కు కోసం పిన్-పిన్ మౌంటు హాయిస్ట్ సిలిండర్.
Hydraulic port:
3/4NPTFOil volume listed:
2.2గల్ ఫిల్ / 9.4 గాల పొడిగింపుListed weight:
250lb63-4402-120 అనేది డంప్ ట్రక్కు కోసం 4000 సిరీస్ పిన్-పిన్ మౌంటు హాయిస్ట్ సిలిండర్. దాని రెండు-పిన్ మౌంటు అమరిక ఒక ఉచ్చారణ యంత్ర సంస్థాపన కోసం ఉద్దేశించబడింది, ఇక్కడ సిలిండర్ స్థిర మౌంటు పాయింట్ల మధ్య పనిచేస్తుంది మరియు కనెక్ట్ చేయబడిన నిర్మాణం యొక్క కదలికను అనుసరిస్తుంది.
HCIC కేటలాగ్ ఈ మోడల్ కోసం 125.31 in (3183 mm) పొడిగించిన పరిమాణం, 84.19 in (2138 mm) క్లోజ్డ్ డైమెన్షన్ మరియు 3/4 NPTF పోర్ట్ను జాబితా చేస్తుంది. కేటలాగ్ స్వీయ-బ్లీడింగ్ డిజైన్, ప్రీ-లోడెడ్ V-ప్యాకింగ్, ఫీల్డ్-అడ్జస్టబుల్ థ్రెడ్ హెడ్నట్ మరియు స్థిరత్వం కోసం ఎక్కువ బేరింగ్ పొడవును కూడా గుర్తిస్తుంది.
ఈ కథనం మోడల్ 63-4402-120 మాత్రమే కవర్ చేస్తుంది.
| పరామితి | 63-4402-120 స్పెసిఫికేషన్ |
|---|---|
| ఉత్పత్తి సిరీస్ | 4000 సిరీస్ |
| మౌంటు శైలి | పిన్-పిన్ మౌంటు |
| పరిమాణం A | 84.19 in / 2138 mm |
| పరిమాణం B | 41.12 in / 1044 mm |
| పరిమాణం C | 125.31 in / 3183 mm |
| పరిమాణం డి | 1.50 in / 38 mm |
| పరిమాణం E | 2.06 in / 52 mm |
| పరిమాణం F | 2.00 in / 51 mm |
| పరిమాణం జి | 7.00 in / 178 mm |
| పరిమాణం J | 2.06 in / 52 mm |
| పరిమాణం K | 19.50 in / 495 mm |
| పరిమాణం M | కేటలాగ్ పట్టికలో N/A |
| హైడ్రాలిక్ పోర్ట్ | 3/4 NPTF |
| చమురు పరిమాణం జాబితా చేయబడింది | 2.2 గ్యాలన్ ఫిల్ / 9.4 గాల పొడిగింపు |
| జాబితా చేయబడిన బరువు | 250 పౌండ్లు |

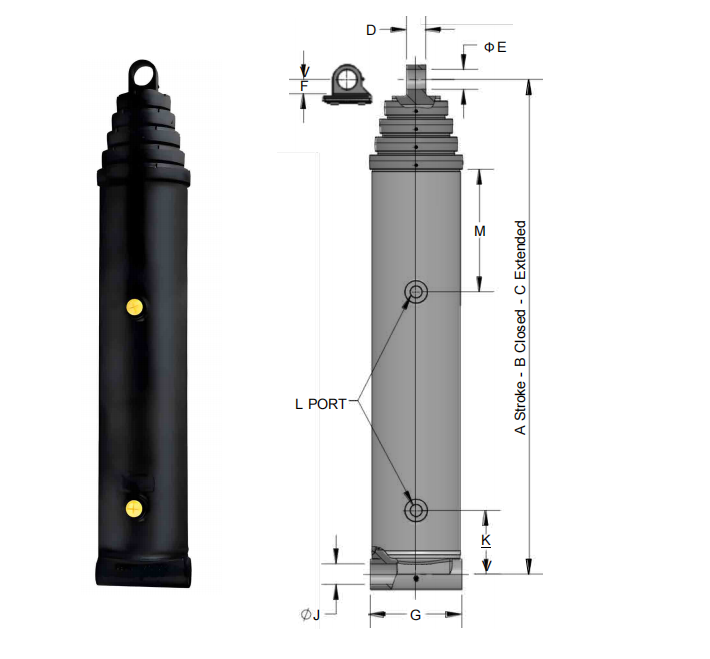

కొలతలు HCIC కేటలాగ్ డ్రాయింగ్లో చూపిన అక్షరాలను ఉపయోగిస్తాయి. ఆర్డర్ చేసే ముందు పూర్తి డ్రాయింగ్, పిన్ వివరాలు, హైడ్రాలిక్ ప్రెజర్ మరియు ఇన్స్టాలేషన్ క్లియరెన్స్లను నిర్ధారించండి.
63-4402-120 రెండు మెషిన్ పిన్స్ మధ్య ఇన్స్టాల్ చేయబడింది. ఒక చివర సిలిండర్ బాడీకి మరియు మరొకటి రాడ్-ఎండ్ మౌంటుకి కలుపుతుంది. హైడ్రాలిక్ సర్క్యూట్ రాడ్ను విస్తరించడం లేదా ఉపసంహరించుకోవడంతో, పిన్ కేంద్రాలు సరళ కదలికను అనుసంధానించబడిన టిప్పింగ్ మెకానిజంలోకి బదిలీ చేస్తాయి.
మౌంటు అమరికకు ఖచ్చితమైన అమరిక అవసరం. ఇప్పటికే ఉన్న యాక్యుయేటర్ను భర్తీ చేయడానికి ముందు, తనిఖీ చేయండి:
- మూసివేయబడిన మరియు పొడిగించిన పిన్-సెంటర్ దూరాలు
- పిన్ వ్యాసం మరియు బేరింగ్ వెడల్పు
- పూర్తి కదలిక ద్వారా క్లెవిస్ అమరిక
- పోర్ట్ స్థానం మరియు గొట్టం బెండ్ వ్యాసార్థం
- హెడ్నట్ మరియు రాడ్ ఎండ్ చుట్టూ క్లియరెన్స్
- మెకానికల్ స్టాప్లు మరియు సాధ్యమైన సైడ్ లోడ్లు
సరైన కేటలాగ్ పొడవు సిలిండర్ యంత్రానికి సరిపోతుందని నిర్ధారించదు. పూర్తి మౌంటు డ్రాయింగ్ ఉత్పత్తికి ముందు ఆమోదించబడాలి.
కేటలాగ్ 4000 సిరీస్ పిన్-పిన్ సిలిండర్ కోసం స్వీయ-బ్లీడింగ్ డిజైన్ను గుర్తిస్తుంది. హైడ్రాలిక్ సిస్టమ్ నిండినప్పుడు మరియు ఎక్విప్మెంట్ విధానం ప్రకారం పనిచేసేటప్పుడు కమీషన్ సమయంలో సిలిండర్ చిక్కుకున్న గాలిని విడుదల చేయడంలో ఈ ఫీచర్ సహాయపడుతుంది.
సిస్టమ్కు ఇప్పటికీ తగిన పూరకం, గాలి తొలగింపు మరియు చమురు-పరిశుభ్రత పద్ధతులు అవసరం. స్వీయ రక్తస్రావం రిజర్వాయర్, గొట్టాలు మరియు కనెక్షన్లను తనిఖీ చేయవలసిన అవసరాన్ని తొలగించదు.
సిలిండర్ ముందుగా లోడ్ చేయబడిన V-ప్యాకింగ్ మరియు స్వీయ-సర్దుబాటు వేవ్ స్ప్రింగ్ ఎనర్జైజర్తో జాబితా చేయబడింది. కేటలాగ్ శక్తితో కూడిన “Z” సీల్ ప్యాకేజీని కూడా ఒక ఎంపికగా గుర్తిస్తుంది. హైడ్రాలిక్ ద్రవం, ఉష్ణోగ్రత మరియు ఆపరేటింగ్ పరిస్థితుల ప్రకారం తుది ముద్ర అమరిక నిర్ధారించబడాలి.
అదనపు బలం మరియు ఫీల్డ్ సీల్ సర్దుబాటు కోసం థ్రెడ్ హెడ్నట్ జాబితా చేయబడింది. ఇది నిర్వహణ సిబ్బందికి సీల్-సంబంధిత పని కోసం నిర్వచించబడిన సర్వీస్ ఇంటర్ఫేస్ను అందిస్తుంది. ఏదైనా సేవా ఆపరేషన్కు ముందు, హైడ్రాలిక్ ప్రెజర్ను వేరు చేయండి, కనెక్ట్ చేయబడిన నిర్మాణానికి మద్దతు ఇవ్వండి మరియు యంత్రం యొక్క సురక్షిత నిర్వహణ విధానాన్ని అనుసరించండి.
HCIC స్థిరత్వం కోసం పొడవైన బేరింగ్ పొడవును జాబితా చేస్తుంది. ఇది రెండు పిన్ల మధ్య స్పష్టమైన నిర్మాణాన్ని కదిలించే యాక్యుయేటర్కు సంబంధించినది. సరైన పిన్ అలైన్మెంట్, క్లెవిస్ కండిషన్ మరియు మెషిన్-సైడ్ గైడెన్స్ ఇంకా అవసరం ఎందుకంటే సిలిండర్ అనియంత్రిత సైడ్ లోడింగ్ను భర్తీ చేయడానికి ఉద్దేశించబడలేదు.
లీనియర్ రాడ్ కదలికను సృష్టించడానికి పిస్టన్పై హైడ్రాలిక్ పీడనం పనిచేస్తుంది. సిలిండర్ యొక్క శరీరం మరియు రాడ్ ముగింపు రెండు పిన్ చేసిన కనెక్షన్ల ద్వారా ఆ కదలికను ప్రసారం చేస్తుంది. హైడ్రాలిక్ పంప్ మరియు కంట్రోల్ వాల్వ్ చమురు ప్రవాహాన్ని నిర్ణయిస్తాయి, అయితే సర్క్యూట్ యొక్క పీడన రక్షణ ఆపరేటింగ్ పరిస్థితులను పరిమితం చేస్తుంది.
మోడల్ 63-4402-120 కోసం, అందుబాటులో ఉన్న స్ట్రోక్ ఎన్వలప్ను తనిఖీ చేయడానికి ఉపయోగించే క్లోజ్డ్ మరియు ఎక్స్టెన్డెడ్ డైమెన్షనల్ విలువలను కేటలాగ్ ఇస్తుంది. మెషిన్ డిజైనర్ తప్పనిసరిగా సిలిండర్ను అనాలోచిత లోడ్ మార్గంలోకి బైండింగ్ చేయకుండా, బాటమ్ అవుట్ లేదా ఫోర్స్ చేయకుండా టిప్పింగ్ స్ట్రక్చర్ దాని పూర్తి శ్రేణిలో కదలగలదని నిర్ధారించాలి.
- ఆర్టిక్యులేటెడ్ టిప్పింగ్ పరికరాల కోసం పిన్-పిన్ మౌంటు
- 125.31 in / 3183 mm కేటలాగ్-లిస్ట్ చేయబడిన పొడిగించిన పరిమాణం
- 3/4 NPTF హైడ్రాలిక్ పోర్ట్
- HCICచే జాబితా చేయబడిన స్వీయ-రక్తస్రావం డిజైన్
- స్వీయ-సర్దుబాటు వేవ్ స్ప్రింగ్ ఎనర్జైజర్తో ముందే లోడ్ చేయబడిన V-ప్యాకింగ్
- కేటలాగ్లో జాబితా చేయబడిన ఐచ్ఛిక శక్తితో కూడిన “Z” సీల్ ప్యాకేజీ
- అదనపు బలం మరియు ఫీల్డ్ సీల్ సర్దుబాటు కోసం థ్రెడ్ హెడ్నట్
- స్థిరత్వం కోసం పొడవైన బేరింగ్ పొడవు
- ఇన్స్టాలేషన్ ప్లానింగ్ కోసం అంగుళం మరియు మిల్లీమీటర్ కొలతలు
4000 సిరీస్ HCIC కేటలాగ్లో హైడ్రాలిక్ టిప్పింగ్ సొల్యూషన్గా ప్రదర్శించబడింది. పరికరానికి పిన్-పిన్ సిలిండర్ అవసరమయ్యే చోట మోడల్ 63-4402-120 పరిశీలనకు అనుకూలంగా ఉంటుంది మరియు మెషిన్ ఇంటర్ఫేస్ జాబితా చేయబడిన డైమెన్షనల్ ఎన్వలప్తో సరిపోతుంది.
కొనుగోలుదారు లోడ్ మార్గం, పిన్ అమరిక, ఆపరేటింగ్ వేగం, ఒత్తిడి, చమురు రకం మరియు గొట్టం రూటింగ్ను ధృవీకరించాలి. సుదీర్ఘమైన డైమెన్షన్ ఇన్స్టాలేషన్ ప్లానింగ్ను చాలా ముఖ్యమైనదిగా చేస్తుంది: ఫిట్మెంట్ని నిర్ధారించే ముందు రవాణా లేదా మడతపెట్టిన స్థానం, పూర్తి టిప్పింగ్ స్థానం మరియు అన్ని ఇంటర్మీడియట్ స్థానాలను తనిఖీ చేయండి.
ప్రాజెక్ట్-నిర్దిష్ట సమీక్షను పొందడానికి క్రింది వివరాలను అందించండి:
1. మెషిన్ రకం మరియు టిప్పింగ్ ఫంక్షన్
2. ఇప్పటికే మూసివేయబడిన మరియు విస్తరించిన పిన్ కేంద్రాలు
3. పిన్ వ్యాసం, క్లెవిస్ వెడల్పు మరియు బేరింగ్ అమరిక
4. అవసరమైన పని ఒత్తిడి మరియు పంపు ప్రవాహం
5. హైడ్రాలిక్ ద్రవం మరియు ఆపరేటింగ్ ఉష్ణోగ్రత
6. పోర్ట్ ఓరియంటేషన్ మరియు హోస్ రూటింగ్
7. సీల్ ప్రాధాన్యత లేదా ద్రవం-అనుకూలత అవసరం
8. మెకానికల్ స్టాప్ మరియు క్లియరెన్స్ సమాచారం
9. పరిమాణం మరియు గమ్యం
10. ఇప్పటికే ఉన్న డ్రాయింగ్, నమూనా కొలతలు లేదా ఛాయాచిత్రాలు
ఈ వివరాలు సిలిండర్ కొలతలు నామమాత్రపు మోడల్ పేరుతో కాకుండా అసలు యంత్రానికి వ్యతిరేకంగా తనిఖీ చేయడానికి అనుమతిస్తాయి.
HCIC పారిశ్రామిక అవసరాల కోసం హైడ్రాలిక్ సిలిండర్లు మరియు హైడ్రాలిక్ పవర్ యూనిట్లను తయారు చేస్తుంది. దీని అధికారిక వెబ్సైట్ స్టాండర్డ్, పర్పస్-మేడ్ మరియు కస్టమ్ హైడ్రాలిక్ సొల్యూషన్లను అందిస్తుంది.
63-4402-120 రీప్లేస్మెంట్ లేదా OEM ప్రాజెక్ట్ కోసం, ఇప్పటికే ఉన్న సిలిండర్ డ్రాయింగ్ మరియు మెషిన్ ఇంటర్ఫేస్ వివరాలను పంపండి. HCIC ఫిట్మెంట్ను సమీక్షించగలదు మరియు ఉత్పత్తికి ముందు తుది కాన్ఫిగరేషన్ను నిర్ధారించగలదు.
మోడల్ 63-4402-120 కోసం, సాంకేతిక సమీక్ష కోసం యంత్రం డ్రాయింగ్, పిన్ కొలతలు, ఆపరేటింగ్ పరిస్థితులు మరియు అవసరమైన పరిమాణాన్ని HCICకి పంపండి.
