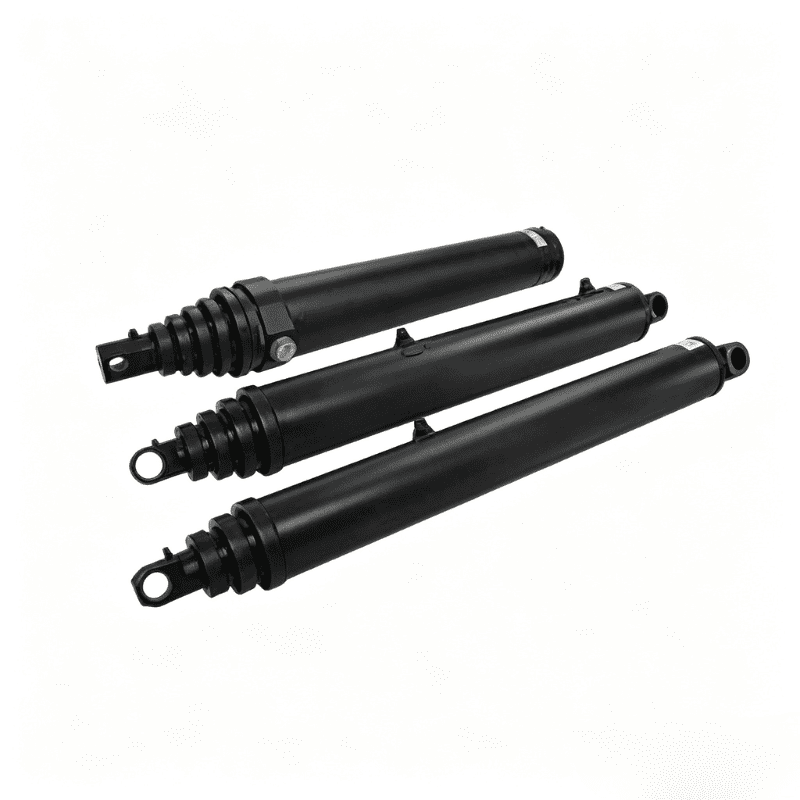

HCIC యొక్క 63-4402-104 అనేది 108.56-అంగుళాల పొడిగించిన పొడవు, 3/4 NPTF పోర్ట్ మరియు సర్వీసబుల్ సీల్ సెట్తో ట్రయిలర్ కోసం పిన్-పిన్ టిప్పింగ్ సిలిండర్.
Hydraulic port:
3/4 NPTFOil volume listed:
1.8 గల్ ఫిల్ / 7.3 గాల పొడిగింపుListed weight:
208 పౌండ్లు63-4402-104 అనేది ట్రైలర్ కోసం 4000 సిరీస్ పిన్-పిన్ మౌంటు టిప్పింగ్ సిలిండర్. దీని పిన్-టు-పిన్ మౌంటు ఫార్మాట్ ప్రత్యేక ఫ్లాంజ్ లేదా ఫుట్ మౌంటు అమరిక అవసరం లేకుండానే రెండు మెషిన్ మౌంటు పాయింట్ల మధ్య కనెక్ట్ అయ్యేలా సిలిండర్ను అనుమతిస్తుంది.
కేటలాగ్ 108.56 in (2757 mm) పొడిగించిన పరిమాణం, 71.94 in (1827 mm) క్లోజ్డ్ డైమెన్షన్ మరియు 3/4 NPTF పోర్ట్ను జాబితా చేస్తుంది. సిలిండర్ స్వీయ-రక్తస్రావం డిజైన్, ముందుగా లోడ్ చేయబడిన V-ప్యాకింగ్ మరియు కేటలాగ్లో చూపిన మౌంటు అమరికలో స్థిరమైన ఆపరేషన్కు మద్దతు ఇవ్వడానికి ఉద్దేశించిన పొడవైన బేరింగ్ పొడవును కూడా ఉపయోగిస్తుంది.
ఈ కథనం మోడల్ 63-4402-104 మాత్రమే కవర్ చేస్తుంది.
| పరామితి | 63-4402-104 స్పెసిఫికేషన్ |
|---|---|
| ఉత్పత్తి సిరీస్ | 4000 సిరీస్ |
| మౌంటు శైలి | పిన్-పిన్ మౌంటు |
| పరిమాణం A | 71.94 in / 1827 mm |
| పరిమాణం B | 36.62 in / 930 mm |
| పరిమాణం C | 108.56 in / 2757 mm |
| పరిమాణం డి | 1.50 in / 38 mm |
| పరిమాణం E | 2.06 in / 52 mm |
| పరిమాణం F | 2.00 in / 51 mm |
| పరిమాణం జి | 7.00 in / 178 mm |
| పరిమాణం J | 2.06 in / 52 mm |
| పరిమాణం K | 19.50 in / 495 mm |
| పరిమాణం M | కేటలాగ్ పట్టికలో N/A |
| హైడ్రాలిక్ పోర్ట్ | 3/4 NPTF |
| చమురు పరిమాణం జాబితా చేయబడింది | 1.8 గల్ ఫిల్ / 7.3 గాల పొడిగింపు |
| జాబితా చేయబడిన బరువు | 208 పౌండ్లు |

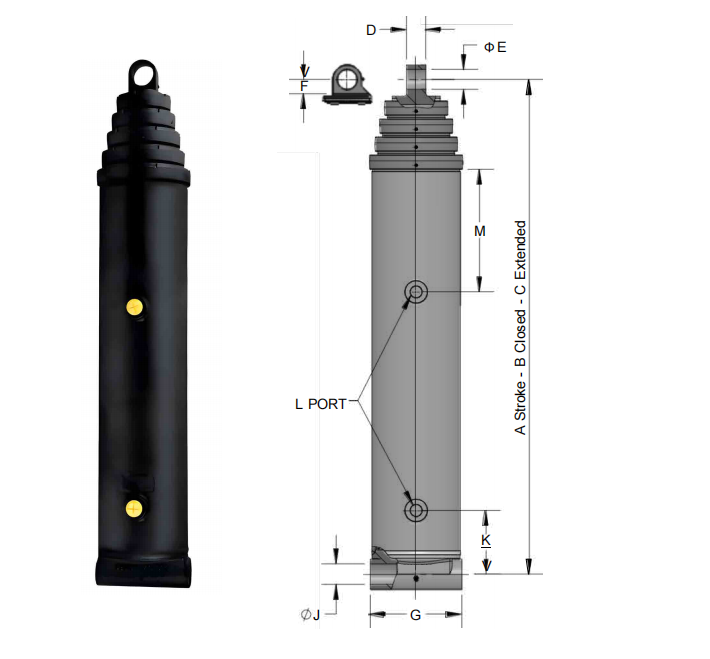

A నుండి M అక్షరాలు HCIC కేటలాగ్లోని డైమెన్షనల్ డ్రాయింగ్ను సూచిస్తాయి. ఆర్డర్ చేయడానికి ముందు పూర్తి ఇన్స్టాలేషన్ డ్రాయింగ్, పిన్ కొలతలు, పని ఒత్తిడి మరియు హైడ్రాలిక్ సర్క్యూట్ అవసరాలను నిర్ధారించండి.

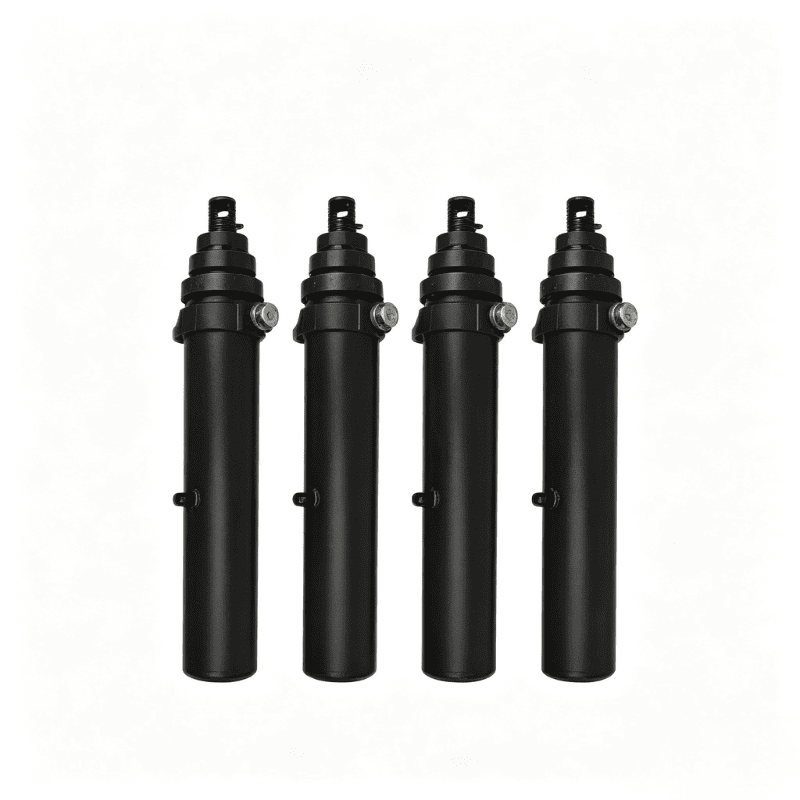

పిన్-పిన్ హైడ్రాలిక్ సిలిండర్ రెండు క్లెవిస్ లేదా లగ్ పాయింట్ల మధ్య వ్యవస్థాపించబడింది. సిలిండర్ బాడీ మరియు రాడ్-ఎండ్ కనెక్షన్ పిన్స్ ద్వారా మెషిన్ లోడ్ను బదిలీ చేస్తాయి. ఈ లేఅవుట్ సాధారణం, ఇక్కడ యాక్యుయేటర్ తప్పనిసరిగా టిప్పింగ్ బాడీ, లింకేజ్ లేదా ఇతర స్పష్టమైన నిర్మాణం యొక్క కదలికను అనుసరించాలి.
క్లోజ్డ్ మరియు ఎక్స్టెండెడ్ డైమెన్షన్ల కంటే ఎక్కువ ఫిట్ నిర్ణయించబడుతుంది. కొనుగోలుదారు తనిఖీ చేయాలి:
- రెండు చివర్లలో పిన్-సెంటర్ దూరాలు
- పిన్ వ్యాసం మరియు అందుబాటులో ఉన్న బేరింగ్ వెడల్పు
- క్లీవిస్ క్లియరెన్స్ మరియు అమరిక
- హైడ్రాలిక్ పోర్ట్ దిశ
- పూర్తి స్ట్రోక్ ద్వారా గొట్టం కదలిక
- తల మరియు రాడ్ ముగింపు చుట్టూ మెకానికల్ క్లియరెన్స్
63-4402-104 మొత్తం పొడవు నుండి కాకుండా ఆమోదించబడిన డైమెన్షనల్ డ్రాయింగ్ నుండి ఎంచుకోవాలి.
కేటలాగ్ స్వీయ-రక్తస్రావం డిజైన్ను గుర్తిస్తుంది. ఆచరణాత్మక ఇన్స్టాలేషన్ పనిలో, ఇది కమీషన్ సమయంలో సిలిండర్లో మిగిలి ఉన్న చిక్కుకున్న గాలి మొత్తాన్ని తగ్గించడంలో సహాయపడుతుంది. పరికరాల తయారీదారుల విధానం ప్రకారం యంత్రం సర్క్యూట్ ఇప్పటికీ పూరించబడాలి మరియు ప్రక్షాళన చేయాలి.
జాబితా చేయబడిన సీలింగ్ అమరిక స్వీయ-సర్దుబాటు వేవ్ స్ప్రింగ్ ఎనర్జైజర్తో ముందే లోడ్ చేయబడిన V-ప్యాకింగ్ను ఉపయోగిస్తుంది. కేటలాగ్ శక్తితో కూడిన “Z” సీల్ ప్యాకేజీని కూడా ఒక ఎంపికగా గుర్తిస్తుంది. హైడ్రాలిక్ ద్రవం, ఉష్ణోగ్రత పరిధి మరియు అప్లికేషన్ యొక్క పని పరిస్థితుల కోసం తుది సీల్ కాన్ఫిగరేషన్ నిర్ధారించబడాలి.
థ్రెడ్ హెడ్నట్ అదనపు బలం మరియు ఫీల్డ్ సీల్ సర్దుబాటు కోసం ఒక ఫీచర్గా జాబితా చేయబడింది. సీల్ తనిఖీ లేదా సర్దుబాటు అవసరమైనప్పుడు ఇది ప్రాక్టికల్ సర్వీస్ ఇంటర్ఫేస్ను కూడా అందిస్తుంది. ఏదైనా ఫీల్డ్ సర్దుబాటు ఆమోదించబడిన నిర్వహణ విధానాన్ని అనుసరించాలి మరియు ప్రెజర్ ఐసోలేషన్ మరియు సురక్షితమైన వేరుచేయడం పద్ధతులను భర్తీ చేయకూడదు.
కేటలాగ్ స్థిరత్వం కోసం పొడవైన బేరింగ్ పొడవును జాబితా చేస్తుంది. పిన్-పిన్ ఇన్స్టాలేషన్లో, యాక్యుయేటర్ కదిలే నిర్మాణాన్ని అనుసరిస్తుంది కాబట్టి మార్గదర్శకత్వం ముఖ్యం. సరైన అమరిక మరియు సరైన పిన్ పరిస్థితి అవసరం; పొడవాటి బేరింగ్ పొడవు సిలిండర్ను అనియంత్రిత వైపు లోడింగ్కు అనుకూలంగా మార్చదు.
63-4402-104 హైడ్రాలిక్ ఒత్తిడిని సరళ కదలికగా మారుస్తుంది. చమురు తగిన పోర్ట్లోకి ప్రవేశించినప్పుడు, ఒత్తిడి పిస్టన్ ప్రాంతంపై పనిచేస్తుంది మరియు రాడ్ను బయటికి లేదా లోపలికి నడిపిస్తుంది. రాడ్-ఎండ్ మరియు క్యాప్-ఎండ్ పిన్స్ ఆ కదలికను కనెక్ట్ చేయబడిన టిప్పింగ్ మెకానిజంకు బదిలీ చేస్తాయి.
కేటలాగ్లోని క్లోజ్డ్ మరియు ఎక్స్టెండెడ్ డైమెన్షన్ల ద్వారా ఉపయోగించదగిన కదలిక నిర్వచించబడుతుంది. హైడ్రాలిక్ వాల్వ్, పంప్ ఫ్లో, రిలీఫ్ ప్రొటెక్షన్ మరియు మెషిన్ జ్యామితి సేవలో అందుబాటులో ఉన్న వాస్తవ వేగం మరియు శక్తిని నిర్ణయిస్తాయి.
సిలిండర్ను స్వతంత్ర ట్రైనింగ్ పరికరంగా పరిగణించకూడదు. దీని ఎంపిక తప్పనిసరిగా హైడ్రాలిక్ సర్క్యూట్ మరియు అది పిన్ చేయబడిన యాంత్రిక నిర్మాణంతో సరిపోలాలి.
- ఆర్టిక్యులేటెడ్ హైడ్రాలిక్ పరికరాల కోసం పిన్-పిన్ మౌంటు
- 108.56 in / 2757 mm కేటలాగ్-లిస్ట్ చేయబడిన పొడిగించిన పరిమాణం
- 3/4 NPTF హైడ్రాలిక్ పోర్ట్
- HCICచే జాబితా చేయబడిన స్వీయ-రక్తస్రావం డిజైన్
- స్వీయ-సర్దుబాటు వేవ్ స్ప్రింగ్ ఎనర్జైజర్తో ముందే లోడ్ చేయబడిన V-ప్యాకింగ్
- కేటలాగ్లో జాబితా చేయబడిన ఐచ్ఛిక శక్తితో కూడిన “Z” సీల్ ప్యాకేజీ
- అదనపు బలం మరియు ఫీల్డ్ సీల్ సర్దుబాటు కోసం థ్రెడ్ హెడ్నట్
- స్థిరత్వం కోసం పొడవైన బేరింగ్ పొడవు
- అంగుళం మరియు మిల్లీమీటర్ రెండు యూనిట్లలో క్లోజ్డ్ మరియు ఎక్స్టెండెడ్ కొలతలు అందుబాటులో ఉన్నాయి
కేటలాగ్ 4000 సిరీస్ పిన్-పిన్ సిలిండర్ను హైడ్రాలిక్ టిప్పింగ్ సొల్యూషన్స్ కింద ఉంచుతుంది. 63-4402-104 పరికరాల కోసం పరిగణించబడుతుంది, ఇక్కడ సిలిండర్ను రెండు పిన్ల మధ్య అమర్చాలి మరియు అందుబాటులో ఉన్న ఇన్స్టాలేషన్ ఎన్వలప్ కేటలాగ్ కొలతలతో సరిపోలుతుంది.
ఫిట్మెంట్ని నిర్ధారించే ముందు, పూర్తి యంత్ర కదలికను సమీక్షించండి. సిలిండర్ పూర్తి ఉపసంహరణ మరియు పొడిగింపు వద్ద తగినంత క్లియరెన్స్ కలిగి ఉండాలి మరియు టిప్పింగ్ నిర్మాణం కదులుతున్నప్పుడు పిన్లు తప్పనిసరిగా సమలేఖనం చేయబడాలి. గొట్టం రూటింగ్ కూడా తనిఖీ చేయబడాలి, తద్వారా 3/4 NPTF కనెక్షన్ గొట్టం తయారీదారు యొక్క పరిమితులకు మించి మెలితిప్పినట్లు లేదా వంగకుండా ఉంటుంది.
మీ విచారణతో కింది సమాచారాన్ని పంపండి:
1. మెషిన్ రకం మరియు సిలిండర్ ఫంక్షన్
2. ఇప్పటికే ఉన్న పిన్-సెంటర్ కొలతలు
3. పిన్ వ్యాసం మరియు క్లెవిస్ వెడల్పు
4. అవసరమైన క్లోజ్డ్ మరియు పొడిగించిన పొడవులు
5. పని ఒత్తిడి మరియు పంపు ప్రవాహం
6. హైడ్రాలిక్ ద్రవం మరియు ఆపరేటింగ్ ఉష్ణోగ్రత
7. పోర్ట్ ఓరియంటేషన్ మరియు హోస్ రూటింగ్
8. అవసరమైన ముద్ర ఎంపిక
9. పరిమాణం మరియు డెలివరీ గమ్యం
10. ఇప్పటికే ఉన్న సిలిండర్ డ్రాయింగ్ లేదా స్పష్టమైన ఛాయాచిత్రాలు
రీప్లేస్మెంట్ సిలిండర్ ఇప్పటికే ఉన్న టిప్పింగ్ మెకానిజంకు సరిపోయేటప్పుడు డ్రాయింగ్ చాలా ముఖ్యం.
HCIC పారిశ్రామిక అవసరాల కోసం హైడ్రాలిక్ సిలిండర్లు మరియు హైడ్రాలిక్ పవర్ యూనిట్లను తయారు చేస్తుంది. కంపెనీ అధికారిక వెబ్సైట్ ప్రామాణికమైన, ప్రయోజనంతో తయారు చేయబడిన మరియు అనుకూల హైడ్రాలిక్ పరిష్కారాలను అందిస్తుంది.
భర్తీ లేదా OEM విచారణ కోసం, మెషిన్ డ్రాయింగ్ మరియు పూర్తి సిలిండర్ కొలతలు పంపండి. HCIC తుది స్పెసిఫికేషన్ను నిర్ధారించే ముందు ఫిట్మెంట్ అవసరాలను సమీక్షించవచ్చు.
మోడల్ 63-4402-104 కోసం, సాంకేతిక సమీక్ష కోసం ఇప్పటికే ఉన్న సిలిండర్ డ్రాయింగ్, పిన్ కొలతలు, పని పరిస్థితులు మరియు అవసరమైన పరిమాణాన్ని HCICకి పంపండి.
