OEM రీప్లేస్మెంట్ ప్లానింగ్ కోసం 53-4592-72 పిన్-టు-పిన్ హైడ్రాలిక్ సిలిండర్ కొలతలు, 71.94-అంగుళాల స్ట్రోక్, 3/4-అంగుళాల NPTF పోర్ట్ మరియు 155 lb కేటలాగ్ బరువును సమీక్షించండి.
Stroke:
1,827 మి.మీClosed length:
930మి.మీExtended length:
2757మి.మీPort:
NPTFలో 3/453-4592-72 పిన్-టు-పిన్ హైడ్రాలిక్ సిలిండర్ అనేది HCIC-2026 కేటలాగ్లో జాబితా చేయబడిన 4000 సిరీస్ మోడల్. భర్తీ లేదా OEM ప్రాజెక్ట్ కోసం దాని ప్రధాన విలువ డైమెన్షనల్: కేటలాగ్ స్ట్రోక్, క్లోజ్డ్ మరియు ఎక్స్టెండెడ్ పొడవులు, మౌంటు జ్యామితి, పోర్ట్, ఆయిల్ వాల్యూమ్ మరియు ఒక ఉత్పత్తి వరుసలో బరువును గుర్తిస్తుంది.
ఈ రకమైన సిలిండర్ స్ట్రోక్ ద్వారా మాత్రమే ఎంపిక చేయబడదు. పిన్ సెంటర్లు, మౌంటు చెవులు, చుట్టుపక్కల క్లియరెన్స్, హైడ్రాలిక్ కనెక్షన్ మరియు అందుబాటులో ఉన్న సర్వీస్ స్పేస్ అన్నీ మెషీన్తో సరిపోలాలి. ఇప్పటికే ఉన్న యూనిట్ని భర్తీ చేసే కొనుగోలుదారు కోసం, ప్రస్తుత సిలిండర్ డ్రాయింగ్ లేదా ఫీల్డ్ కొలతల పూర్తి సెట్ సురక్షితమైన ప్రారంభ స్థానం.
| అంశం | అంగుళం విలువ | మెట్రిక్ విలువ |
|---|---|---|
| మోడల్ | 53-4592-72 | 53-4592-72 |
| సిరీస్ | 4000 సిరీస్ | 4000 సిరీస్ |
| స్ట్రోక్, ఎ | 71.94 అంగుళాలు | 1,827 మి.మీ |
| క్లోజ్డ్ లెంగ్త్, బి | 36.62 అంగుళాలు | 930 మి.మీ |
| విస్తరించిన పొడవు, సి | 108.56 అంగుళాలు | 2,757 మి.మీ |
| పరిమాణం డి | 1.50 అంగుళాలు | 38 మి.మీ |
| పరిమాణం E | 2.06 అంగుళాలు | 52 మి.మీ |
| పరిమాణం F | 2.00 ఇం | 51 మి.మీ |
| పరిమాణం జి | 7.00 ఇం | 178 మి.మీ |
| పరిమాణం J | 2.06 అంగుళాలు | 52 మి.మీ |
| పరిమాణం K | 19.50 అంగుళాలు | 495 మి.మీ |
| పోర్ట్ | NPTFలో 3/4 | NPTFలో 3/4 |
కేటలాగ్ పేజీ ఈ మోడల్కు యూనివర్సల్ ప్రెజర్ రేటింగ్, లోడ్ రేటింగ్ లేదా మెషీన్-నిర్దిష్ట పనితీరు హామీని ఇవ్వదు. వాస్తవ పరికరాల కోసం ఆ అవసరాలు తప్పనిసరిగా నిర్ధారించబడాలి.

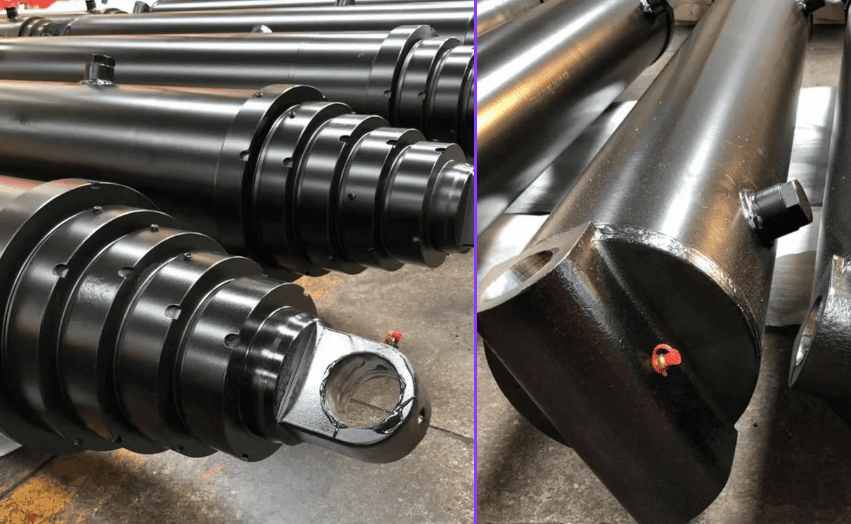

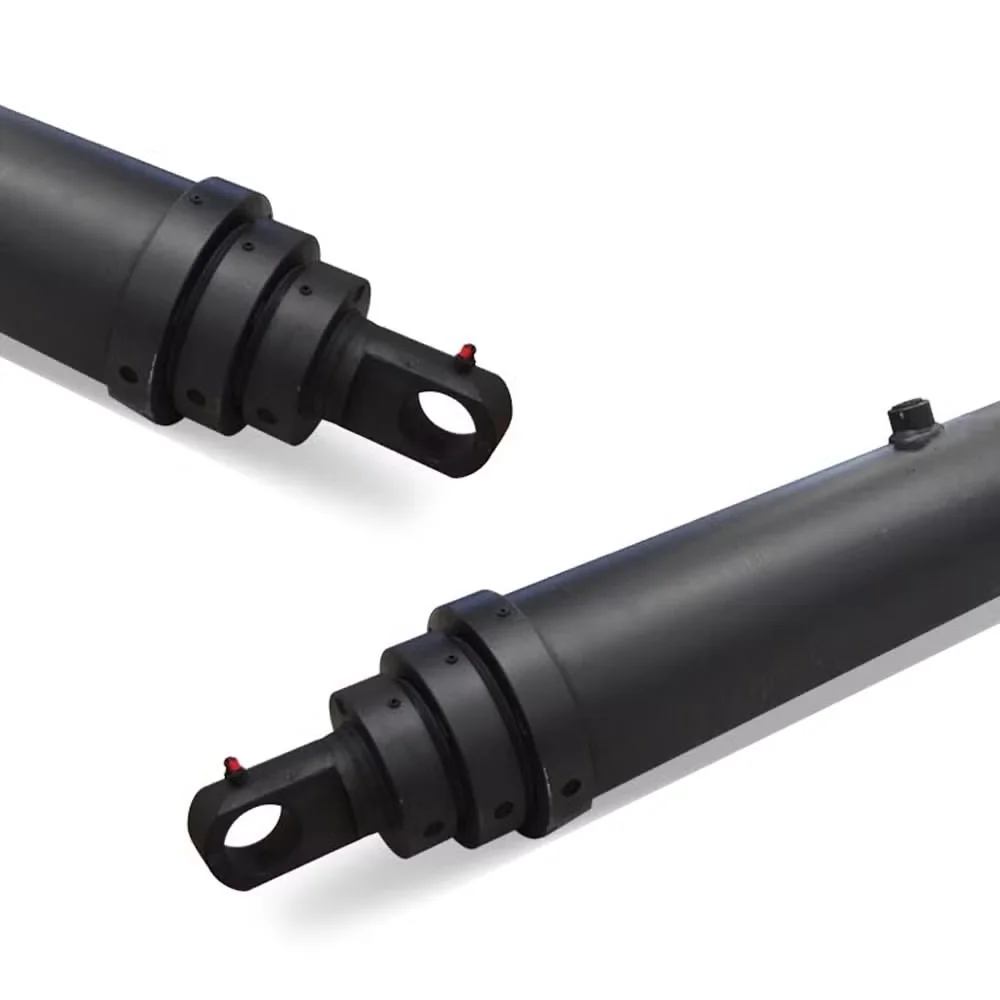

పిన్-టు-పిన్ సిలిండర్ రెండు మౌంటు పాయింట్ల ద్వారా కదలికను బదిలీ చేస్తుంది. ఒక ముగింపు స్థిర బ్రాకెట్కు కలుపుతుంది మరియు మరొకటి కదిలే నిర్మాణానికి కలుపుతుంది. చమురు సిలిండర్ పొడవును మార్చినప్పుడు, రెండు పిన్స్ మధ్య దూరం మారుతుంది మరియు యంత్రం దాని రూపొందించిన ఆర్క్ ద్వారా కదులుతుంది.
ఇది పొడిగించిన మరియు మూసివేసిన పొడవులను ముఖ్యమైనదిగా చేస్తుంది. 53-4592-72 వరుస 36.62 అంగుళాలు మూసివేయబడింది మరియు 108.56 అంగుళాలు విస్తరించబడ్డాయి. తేడా ఏమిటంటే కేటలాగ్ స్ట్రోక్ రిఫరెన్స్, అయితే సిలిండర్, పిన్లు, బ్రాకెట్లు, గొట్టాలు మరియు నిర్మాణం యొక్క పూర్తి ప్రయాణ మార్గం కోసం యంత్రానికి ఇంకా తగినంత భౌతిక గది అవసరం.
భర్తీ సమయంలో D, E, F, G, J మరియు K కొలతలు కూడా ముఖ్యమైనవి. వారు సిలిండర్ బాడీ, మౌంటు హార్డ్వేర్, పిన్ లొకేషన్ మరియు కనెక్షన్ ఎన్వలప్ మధ్య సంబంధాన్ని నియంత్రించవచ్చు. సరైన స్ట్రోక్ ఉన్న సిలిండర్ కానీ తప్పు మౌంటు జ్యామితి ఖరీదైన ఇన్స్టాలేషన్ సమస్యను సృష్టించగలదు.
మూసివేసిన మరియు పొడిగించిన యంత్ర స్థానాల్లో ఇన్స్టాల్ చేయబడిన పిన్ కేంద్రాలను కొలవండి. పిన్ వ్యాసం, బ్రాకెట్ వెడల్పు, చెవి అంతరం, బుషింగ్ స్థితి మరియు లోడ్ జాయింట్లోకి ప్రవేశించే దిశను తనిఖీ చేయండి. వేరే మౌంటు ఎన్వలప్ కోసం రూపొందించబడిన బ్రాకెట్లోకి రీప్లేస్మెంట్ను బలవంతంగా చేయవద్దు.
సైట్ యొక్క విధానం ప్రకారం సురక్షితంగా వేరుచేయబడిన హైడ్రాలిక్ సర్క్యూట్తో యంత్రాన్ని దాని పూర్తి యాంత్రిక పరిధి ద్వారా తరలించండి. సిలిండర్ బాడీ, రాడ్, బ్రాకెట్లు, గార్డ్లు, గొట్టాలు మరియు సమీపంలోని నిర్మాణం మధ్య జోక్యం కోసం చూడండి. పొడిగించిన పొడవు ఈ చెక్లో ఒక భాగం మాత్రమే.
కేటలాగ్ NPTF పోర్ట్లో 3/4ని జాబితా చేస్తుంది. యంత్రం ఉపయోగించే ఫిట్టింగ్ స్టాండర్డ్ మరియు సీలింగ్ పద్ధతిని సరిపోల్చండి. పూర్తి పిన్-టు-పిన్ కదలిక కోసం తగినంత గొట్టం పొడవును వదిలివేయండి, అయితే రుద్దడం, పదునైన వంపులు మరియు కదిలే స్టీల్వర్క్తో సంబంధాన్ని నిరోధిస్తుంది.
కేటలాగ్ 1.3 గ్యాలన్ల ఫిల్ ఆయిల్ వాల్యూమ్ మరియు 4.0 గ్యాలన్ల పొడిగించిన ఆయిల్ వాల్యూమ్ను జాబితా చేస్తుంది. ఈ విలువలు ప్రణాళిక కోసం ఉపయోగపడతాయి, అయితే పూర్తి వ్యవస్థలో గొట్టం వాల్యూమ్, వాల్వ్ వాల్యూమ్, రిజర్వాయర్ స్థాయి మరియు యంత్రం యొక్క ఆపరేటింగ్ స్థానం కూడా ఉంటాయి. ప్రారంభించే ముందు పని చమురు స్థాయిని నిర్ధారించండి.
71.94-అంగుళాల కేటలాగ్ స్ట్రోక్తో నిర్వచించబడిన పిన్-టు-పిన్ హైడ్రాలిక్ సిలిండర్ అవసరమయ్యే OEM పరికరాలు లేదా రీప్లేస్మెంట్ ప్రాజెక్ట్ల కోసం 53-4592-72ని సమీక్షించవచ్చు. కొనుగోలుదారుడు కొలిచేందుకు డ్రాయింగ్ లేదా ఇప్పటికే ఉన్న సిలిండర్ని కలిగి ఉన్నప్పుడు మరియు సాధారణ సిలిండర్ సిఫార్సు కంటే డైమెన్షనల్ మ్యాచ్ అవసరం అయినప్పుడు ఇది చాలా సందర్భోచితంగా ఉంటుంది.
తుది సాంకేతిక నిర్ణయానికి ముందు HCIC అప్లికేషన్ లోడ్, ఆపరేటింగ్ ప్రెజర్, మోషన్ యాంగిల్, సైకిల్ ఫ్రీక్వెన్సీ మరియు ఇన్స్టాలేషన్ ఫోటోలను అందుకోవాలి. ఆ వివరాలు కేటలాగ్ అడ్డు వరుస ద్వారా భర్తీ చేయబడవు.
53-4592-72 పిన్-టు-పిన్ హైడ్రాలిక్ సిలిండర్ అనేది ప్రాజెక్ట్ల కోసం డైమెన్షనల్-ఫిట్ ప్రొడక్ట్, ఇక్కడ సిలిండర్ తప్పనిసరిగా 71.94-అంగుళాల స్ట్రోక్ ద్వారా రెండు మెషిన్ పాయింట్లను కనెక్ట్ చేయాలి. దాని 36.62-అంగుళాల క్లోజ్డ్ పొడవు, 108.56-అంగుళాల పొడిగించిన పొడవు, NPTF పోర్ట్లో 3/4, 1.3-గాలన్ పూరక విలువ, 4.0-గాలన్ పొడిగించిన విలువ మరియు 155 lb కేటలాగ్ బరువు OEM లేదా పునఃస్థాపన సమీక్ష కోసం స్పష్టమైన ప్రారంభ బిందువును అందిస్తాయి.
ఆర్డర్ చేయడానికి ముందు పిన్-సెంటర్ కొలతలు, బ్రాకెట్ వివరాలు, హైడ్రాలిక్ డేటా మరియు మెషిన్ డ్రాయింగ్లను HCICకి పంపండి. మోడల్ పూర్తి యంత్రాంగానికి సరిపోతుందో లేదో నిర్ధారించడానికి ఇది ఆచరణాత్మక మార్గం.
HCIC, జినాన్ హుచెన్ ఇండస్ట్రియల్ కో., లిమిటెడ్ అని కూడా పిలుస్తారు, హైడ్రాలిక్ సిలిండర్లు, హైడ్రాలిక్ పవర్ యూనిట్లు మరియు వాహనం, వ్యర్థాలను నిర్వహించడం, నిర్మాణం మరియు పారిశ్రామిక పరికరాల కోసం సంబంధిత భాగాలను సరఫరా చేస్తుంది. పూర్తి మెషిన్ డిజైన్ మరియు వర్తించే భద్రతా అవసరాలకు వ్యతిరేకంగా ఉత్పత్తి అనుకూలతను నిర్ధారించాలి.
