డంప్ ట్రైలర్స్ కేటలాగ్ కొలతల కోసం మోడల్ 621 పవర్ హాయిస్ట్‌ని సమీక్షించండి మరియు ఆర్డర్ చేయడానికి ముందు ట్రైలర్ ఫ్రేమ్ స్పేస్, మౌంటింగ్ జ్యామితి, బాడీ క్లియరెన్స్ మరియు సర్వీస్ యాక్సెస్‌ని చెక్ చేయండి.
డంప్ ట్రెయిలర్‌ల కోసం మోడల్ 621 పవర్ హాయిస్ట్, ట్రైలర్ ట్రైనింగ్-సిస్టమ్ అప్లికేషన్‌ల కోసం సరఫరా చేయబడిన అమెరికన్ పవర్ హాయిస్ట్‌ల కేటలాగ్‌లో జాబితా చేయబడింది. OEM బిల్డర్ లేదా రీప్లేస్‌మెంట్ కొనుగోలుదారు కోసం, ముఖ్యమైన మొదటి దశ డైమెన్షనల్ ఫిట్‌మెంట్: హాయిస్ట్ తప్పనిసరిగా ట్రైలర్ ఫ్రేమ్, డంప్-బాడీ మూవ్‌మెంట్, మౌంటు పాయింట్లు మరియు హైడ్రాలిక్ అమరికతో పని చేయాలి.

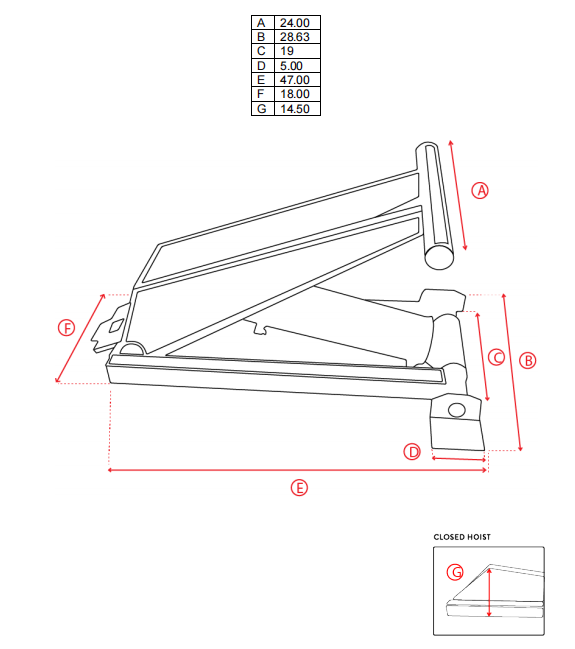

మోడల్ 621 పేజీ ఏడు డైమెన్షనల్ రిఫరెన్స్‌లను అందిస్తుంది, A నుండి G వరకు. ఈ కొలతలు తుది బ్రాకెట్, పిన్ మరియు రీన్‌ఫోర్స్‌మెంట్ వివరాలను ఆమోదించడానికి ముందు ట్రైలర్ డ్రాయింగ్ సమీక్ష కోసం ఆచరణాత్మక ప్రారంభ బిందువును అందిస్తాయి.
| పరామితి | కేటలాగ్ విలువ |
|---|---|
| మోడల్ | 621 |
| ఉత్పత్తి వర్గం | పవర్ హాయిస్ట్ |
| పరిమాణం A | 24.00 ఇం |
| పరిమాణం B | 28.63 అంగుళాలు |
| పరిమాణం C | 19.00 ఇం |
| పరిమాణం డి | 5.00 ఇం |
| పరిమాణం E | 47.00 అంగుళాలు |
| పరిమాణం F | 18.00 ఇం |
| పరిమాణం జి | 14.50 అంగుళాలు |
ఎగువ ఉన్న విలువలు సరఫరా చేయబడిన కేటలాగ్‌లోని మోడల్ 621 పేజీ నుండి లిప్యంతరీకరించబడ్డాయి. ఉత్పత్తి లేదా పునఃస్థాపన ఆమోదానికి ముందు వాస్తవ ట్రైలర్‌కు వ్యతిరేకంగా తాజా సాంకేతిక డ్రాయింగ్‌ను నిర్ధారించండి.

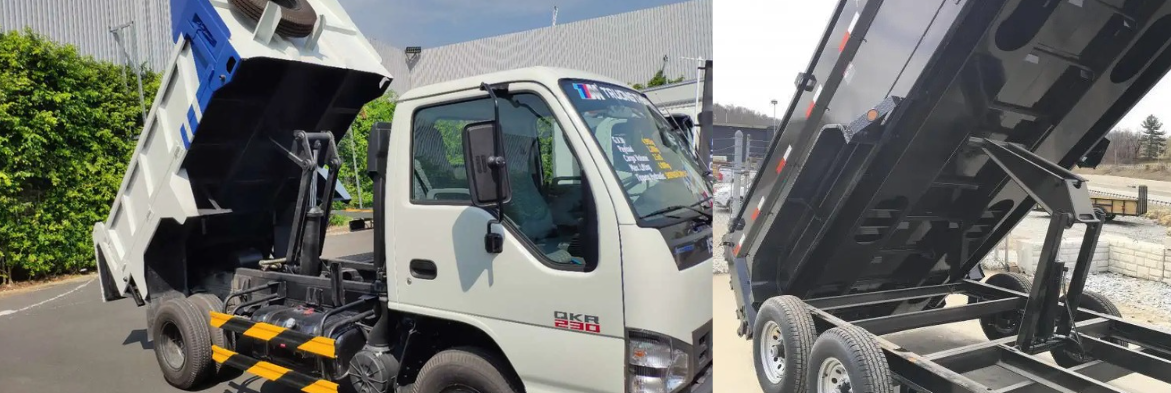

ట్రెయిలర్ హాయిస్ట్ మారుతున్న యాంత్రిక కోణం ద్వారా పనిచేస్తుంది. శరీరం పైకి లేవడం ప్రారంభించినప్పుడు క్లోజ్డ్ డంప్ బాడీ కింద అందుబాటులో ఉన్న స్థలం మారవచ్చు. ఫ్రేమ్ క్రాస్‌మెంబర్‌లు, బ్రాకెట్‌లు, హైడ్రాలిక్ గొట్టాలు మరియు బాడీ అండర్‌సైడ్ కదలిక అంతటా స్పష్టంగా ఉండాలి.
ఈ కారణంగా, మోడల్ 621 పవర్ హాయిస్ట్‌ను మోడల్ నంబర్ ద్వారా మాత్రమే ఎంచుకోకుండా పూర్తి లిఫ్టింగ్ సిస్టమ్‌లో భాగంగా అంచనా వేయాలి. ట్రైలర్ నిర్మాణం, వెనుక కీలు స్థానం, మౌంటు అమరిక మరియు హైడ్రాలిక్ సర్క్యూట్ అన్నీ తుది సంస్థాపనను ప్రభావితం చేస్తాయి.
ఫ్రేమ్ మరియు డంప్ బాడీ మధ్య అందుబాటులో ఉన్న ఖాళీతో హాయిస్ట్‌ను పోల్చినప్పుడు A, B మరియు C కొలతలతో ప్రారంభించండి. మూసి ఉన్న స్థానాన్ని కొలవండి, ఆపై ట్రైనింగ్ సైకిల్ సమయంలో శరీర కదలిక మార్గాన్ని సమీక్షించండి.
స్టాటిక్ క్లియరెన్స్ చెక్ శరీరం తిరిగేటప్పుడు సంభవించే పరిచయాన్ని బహిర్గతం చేయకపోవచ్చు. డైమెన్షన్డ్ డ్రాయింగ్ లేదా మార్క్ చేసిన ఇన్‌స్టాలేషన్ ఫోటోగ్రాఫ్‌లు క్లోజ్డ్ ట్రెయిలర్ నుండి తీసుకున్న ఒక కొలత కంటే చాలా ఉపయోగకరంగా ఉంటాయి.
D, F మరియు G కొలతలు కొనుగోలుదారు సపోర్ట్ ప్లేట్లు, పిన్ పొజిషన్‌లు మరియు ఫ్రేమ్ రీన్‌ఫోర్స్‌మెంట్ గురించి చర్చించడంలో సహాయపడతాయి. వాటిని పూర్తి బ్రాకెట్ డ్రాయింగ్‌గా పరిగణించకూడదు. అసలు మౌంటు డిజైన్ తప్పనిసరిగా రియాక్షన్ లోడ్‌లు, పిన్ అలైన్‌మెంట్, వెల్డ్ లేఅవుట్ మరియు ట్రైనింగ్ ఫోర్స్‌ను స్వీకరించే నిర్మాణాన్ని పరిగణనలోకి తీసుకోవాలి.
మద్దతు ఏర్పాటుకు తనిఖీ, గొట్టం రూటింగ్ మరియు భవిష్యత్ సేవా పని కోసం తగినంత యాక్సెస్ కూడా అవసరం. సాధారణ యాక్సెస్ బ్లాక్ చేయబడితే గట్టి ఇన్‌స్టాలేషన్ ఆటోమేటిక్‌గా మంచి ఇన్‌స్టాలేషన్ కాదు.
మోడల్ 621 కోసం డైమెన్షన్ E 47.00 అంగుళాలుగా జాబితా చేయబడింది. ఈ విలువను అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ పొడవు, క్లోజ్డ్-బాడీ స్థానం మరియు సమీపంలోని క్రాస్‌మెంబర్‌లు లేదా పరికరాల స్థానంతో సరిపోల్చండి.
మొత్తం అమరిక హైడ్రాలిక్ కనెక్షన్లు మరియు దృశ్య తనిఖీ కోసం గదిని కూడా వదిలివేయాలి. తుది ఆమోదం తాజా డ్రాయింగ్ మరియు పూర్తి కదలిక ఎన్వలప్ ఆధారంగా ఉండాలి.
డంప్ ట్రైలర్‌ల కోసం మోడల్ 621 పవర్ హాయిస్ట్ అనేది లిఫ్టింగ్-సిస్టమ్ ప్రాజెక్ట్‌లకు సంబంధించినది, ఇక్కడ డిఫైన్డ్ కేటలాగ్ మోడల్ మరియు డైమెన్షనల్ రిఫరెన్స్ అవసరం. మెకానికల్ మరియు హైడ్రాలిక్ అవసరాలు నిర్ధారించబడినప్పుడు OEM ట్రైలర్ బిల్డ్‌లు, రీప్లేస్‌మెంట్ వర్క్ మరియు సిస్టమ్ రీడిజైన్‌ల కోసం ఇది సమీక్షించబడవచ్చు.
సరఫరా చేయబడిన మోడల్ 621 పేజీ కొలతలను జాబితా చేస్తుంది కానీ ఈ మోడల్‌కు ధృవీకరించబడిన సామర్థ్యం, పని-ఒత్తిడి విలువ, సేవా జీవిత సంఖ్య లేదా ధృవీకరణను అందించదు. ఈ వివరాలు తప్పనిసరిగా వాస్తవ ప్రాజెక్ట్ కోసం నిర్ధారించబడాలి మరియు మోడల్ నంబర్ నుండి ఊహించకూడదు.
OEM లేదా భర్తీ సమీక్ష కోసం, పంపండి:
దాచిన నిర్మాణ లేదా హైడ్రాలిక్ వివరాలను ఊహించకుండా ఫిట్‌మెంట్‌ను అంచనా వేయడానికి ఈ సమాచారం HCICకి సహాయపడుతుంది.
ఇది డంప్-ట్రైలర్ లిఫ్టింగ్-సిస్టమ్ అప్లికేషన్‌ల కోసం ఇక్కడ పరిగణించబడే కేటలాగ్-లిస్ట్ చేయబడిన పవర్ హాయిస్ట్. తుది అనుకూలత ట్రైలర్ నిర్మాణం, మౌంటు అమరిక మరియు హైడ్రాలిక్ సిస్టమ్‌పై ఆధారపడి ఉంటుంది.
కేటలాగ్ A 24.00 అంగుళాలు, B 28.63 అంగుళాలు, C 19.00 అంగుళాలు, D 5.00 అంగుళాలు, E 47.00 అంగుళాలు, F 18.00 అంగుళాలు మరియు G 14.50 అంగుళాల వద్ద జాబితా చేయబడ్డాయి.
| పరామితి | కేటలాగ్ విలువ |
|---|---|
| మోడల్ | 621 |
| ఉత్పత్తి వర్గం | పవర్ హాయిస్ట్ |
| పరిమాణం A | 24.00 ఇం |
| పరిమాణం B | 28.63 అంగుళాలు |
| పరిమాణం C | 19.00 ఇం |
| పరిమాణం డి | 5.00 ఇం |
| పరిమాణం E | 47.00 అంగుళాలు |
| పరిమాణం F | 18.00 ఇం |
| పరిమాణం జి | 14.50 అంగుళాలు |
సరఫరా చేయబడిన మోడల్ 621 పేజీలో ధృవీకరించబడిన సామర్థ్య విలువ ఏదీ చూపబడలేదు. పూర్తి ట్రైలర్ డిజైన్ మరియు ప్రాజెక్ట్ అవసరాలకు వ్యతిరేకంగా సామర్థ్యాన్ని తప్పనిసరిగా సమీక్షించాలి.
స్వయంచాలకంగా కాదు. మౌంటు పాయింట్లు, పిన్ సెంటర్‌లు, క్లియరెన్స్, బాడీ మూమెంట్, హైడ్రాలిక్ కనెక్షన్లు మరియు ఫ్రేమ్ స్ట్రెంగ్త్ అన్నీ రీప్లేస్‌మెంట్ నిర్ణయం తీసుకునే ముందు తప్పక తనిఖీ చేయాలి.
డైమెన్షన్ E 47.00 అంగుళాలుగా జాబితా చేయబడింది. ఇది అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ పొడవు, క్లోజ్డ్-బాడీ పొజిషన్, సర్వీస్ యాక్సెస్ మరియు సమీపంలోని ఫ్రేమ్ మెంబర్‌లతో పోల్చాలి.
మోడల్ సూచన, ట్రైలర్ వివరాలు, కొలిచిన ఇన్‌స్టాలేషన్ స్థలం, కీలు మరియు పిన్ స్థానాలు, ఛాయాచిత్రాలు లేదా డ్రాయింగ్‌లు, ఇప్పటికే ఉన్న హైడ్రాలిక్ సమాచారం మరియు అవసరమైన లిఫ్టింగ్ క్రమాన్ని పంపండి.
ఖచ్చితమైన కొటేషన్ కోసం, ట్రైలర్ డ్రాయింగ్, మౌంటు కొలతలు మరియు అందుబాటులో ఉన్న హైడ్రాలిక్ సమాచారాన్ని HCICకి పంపండి. తుది నిర్ణయం తాజా డ్రాయింగ్ మరియు పూర్తి ట్రైనింగ్ అమరికను ఉపయోగించాలి.
జినాన్ హుచెన్ ఇండస్ట్రియల్ కో., లిమిటెడ్ (HCIC) వాహనం మరియు పారిశ్రామిక అనువర్తనాల కోసం హైడ్రాలిక్ సిలిండర్లు మరియు పవర్ యూనిట్‌లను అభివృద్ధి చేస్తుంది మరియు తయారు చేస్తుంది. మోడల్ 621 ప్రాజెక్ట్ కోసం, HCIC అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ సమాచారాన్ని సమీక్షించగలదు మరియు OEM లేదా రీప్లేస్‌మెంట్ కొటేషన్‌కు అవసరమైన సాంకేతిక వివరాలను గుర్తించగలదు.
