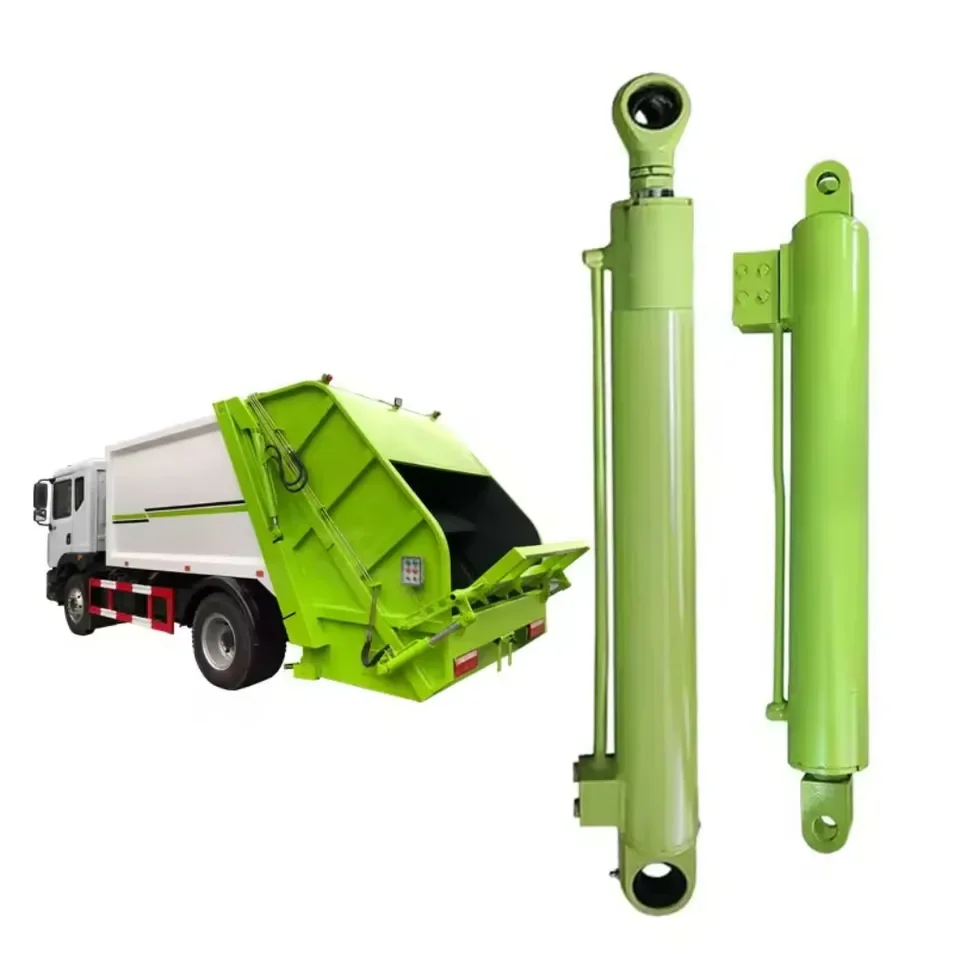

L-HYC00905 అనేది 5.5-అంగుళాల బోర్, 2.5-అంగుళాల రాడ్ మరియు స్లయిడ్-ప్యానెల్ అప్లికేషన్‌ల కోసం 37-అంగుళాల స్ట్రోక్‌తో చెత్త ట్రక్కుల కోసం వెనుక లోడర్ స్లయిడ్ సిలిండర్.
Bore:
5.5 అంగుళాలుRod:
2.5 అంగుళాలుStroke:
37inవెనుక-లోడర్ చెత్త ట్రక్కులోని స్లయిడ్ సిలిండర్ ముందు లోడర్‌లోని ఆర్మ్ సిలిండర్‌కు భిన్నమైన పనిని కలిగి ఉంటుంది. ఇది శరీరం లోపల పని చేస్తుంది, లోడింగ్ మరియు బదిలీ చక్రం ద్వారా స్లయిడ్ ప్యానెల్‌ను కదిలిస్తుంది. అంటే అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ స్థలం, స్ట్రోక్ పాత్ మరియు కనెక్షన్ పాయింట్లు సిలిండర్ యొక్క ఫోర్స్ క్లాస్ వలె ముఖ్యమైనవి.
HCIC L-HYC00905ని వెనుక-లోడర్ చెత్త ట్రక్ అప్లికేషన్‌ల కోసం L స్లయిడ్ సిలిండర్‌గా జాబితా చేస్తుంది. కేటలాగ్ దీనికి 5.5-అంగుళాల బోర్, 2.5-అంగుళాల రాడ్ మరియు 37-అంగుళాల స్ట్రోక్‌ను ఇస్తుంది.
| పరామితి | కేటలాగ్ విలువ |
|---|---|
| మోడల్ | L-HYC00905 |
| అప్లికేషన్ | L స్లయిడ్ సిలిండర్ |
| బోర్ | 5.5 అంగుళాలు |
| రాడ్ | 2.5 అంగుళాలు |
| స్ట్రోక్ | 37 in |
మూలం: HCIC-2026 కేటలాగ్, PDF ఫైల్ పేజీ 11, ప్రింటెడ్ కేటలాగ్ పేజీ 19. HCIC యొక్క వెనుక-లోడర్ ఉత్పత్తి సమాచారం కూడా అదే బోర్, రాడ్ మరియు స్ట్రోక్ విలువలతో L-HYC00905ని జాబితా చేస్తుంది.
స్లయిడ్ ప్యానెల్ ప్రతిఘటన లేకుండా సరళ రేఖలో కదలదు. సిలిండర్ వెనుక-లోడర్ బాడీలో పని చేస్తుంది, ఇక్కడ ప్యాక్ చేయబడిన పదార్థం, గైడ్ ఘర్షణ మరియు మారుతున్న లోడ్ పరిస్థితులు కదలికను ప్రభావితం చేస్తాయి. స్ట్రోక్ చాలా తక్కువగా ఉంటే, ప్యానెల్ దాని ఉద్దేశించిన ప్రయాణాన్ని పూర్తి చేయకపోవచ్చు. మౌంటు స్థానం తప్పుగా ఉంటే, సిలిండర్ అననుకూల కోణాన్ని చేరుకోవచ్చు లేదా ఉపయోగకరమైన యాంత్రిక ప్రయోజనాన్ని కోల్పోవచ్చు.
5.5-అంగుళాల బోర్ మరియు 37-అంగుళాల స్ట్రోక్ సిలిండర్‌ను వివరిస్తాయి. ప్రతి వెనుక-లోడర్ శరీరానికి సరిపోతుందని వారు తమ స్వంతంగా నిరూపించరు. స్లయిడ్ గైడ్, పిన్ స్పేసింగ్, ఉపసంహరించబడిన పొడవు, పోర్ట్ స్థానం మరియు హైడ్రాలిక్ కంట్రోల్ సర్క్యూట్ ఇంకా తనిఖీ చేయబడాలి.
ఇది కేటలాగ్ మ్యాచ్ మరియు ధృవీకరించబడిన భర్తీకి మధ్య ఉన్న ఆచరణాత్మక వ్యత్యాసం.
ఈ మోడల్ పని చేసే కొనుగోలుదారులకు సంబంధించినది:
కొనుగోలుదారు ఇప్పటికే L స్లయిడ్ సిలిండర్ సూచనను కలిగి ఉన్నప్పుడు మరియు రీప్లేస్‌మెంట్ ఆర్డర్ చేయడానికి ముందు సిలిండర్ కొలతలు ధృవీకరించాలనుకున్నప్పుడు ఇది ప్రత్యేకంగా ఉపయోగపడుతుంది.
వెనుక-లోడర్ స్లయిడ్-సిలిండర్ సమీక్ష కోసం, అందుబాటులో ఉంటే కింది వాటిని పంపండి:
బారెల్ యొక్క క్లోజ్-అప్ కంటే శరీరం లోపల ఇన్స్టాల్ చేయబడిన సిలిండర్ యొక్క ఫోటో తరచుగా చాలా ఉపయోగకరంగా ఉంటుంది. ఇది అసలు మౌంటు కోణం, అందుబాటులో ఉన్న క్లియరెన్స్ మరియు సిలిండర్ మరియు స్లయిడ్ ప్యానెల్ మధ్య సంబంధాన్ని చూపుతుంది.

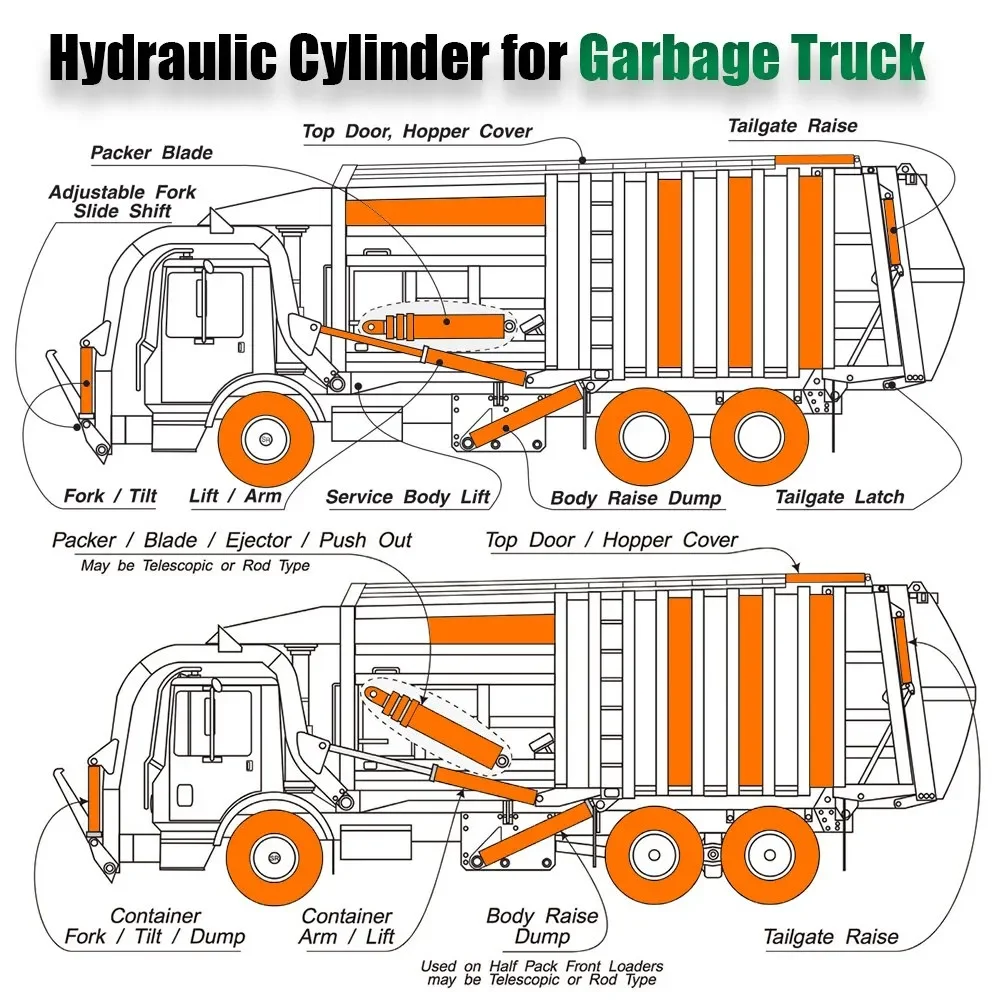

HCIC యొక్క వెనుక-లోడర్ సిలిండర్ సమాచారం స్లయిడ్, స్వీప్ మరియు ప్యాకర్ అప్లికేషన్‌లను కవర్ చేస్తుంది. L-HYC00905 కోసం, మొదటి సమీక్ష ఇతర వెనుక-లోడర్ మెకానిజమ్‌ల నుండి స్పెసిఫికేషన్‌లను కలపడం కంటే L స్లయిడ్ సిలిండర్ కాన్ఫిగరేషన్‌పై దృష్టి పెట్టాలి.
అసలు మోడల్ అందుబాటులో లేకుంటే, పూర్తి ఇన్‌స్టాలేషన్ డేటా నుండి భర్తీని తనిఖీ చేయాలి. బోర్ మరియు స్ట్రోక్ ప్రారంభ స్థానం మాత్రమే. కనెక్షన్ జ్యామితి మరియు పని స్థలం సిలిండర్ ట్రక్ బాడీలో అదే కదలికను చేయగలదా అని నిర్ణయిస్తాయి.
HCIC కేటలాగ్ దీనిని వెనుక-లోడర్ చెత్త ట్రక్ అప్లికేషన్ కోసం L స్లయిడ్ సిలిండర్‌గా గుర్తిస్తుంది.
కేటలాగ్ 5.5-అంగుళాల బోర్, 2.5-అంగుళాల రాడ్ మరియు 37-అంగుళాల స్ట్రోక్‌ను జాబితా చేస్తుంది.
స్వయంచాలకంగా కాదు. మౌంటు పాయింట్లు, ఉపసంహరించబడిన పొడవు, పోర్ట్ అమరిక, ఆపరేటింగ్ ఒత్తిడి మరియు స్లయిడ్ జ్యామితి కూడా సరిపోలాలి.
వారు వెనుక-లోడర్ బాడీలో వివిధ యంత్రాంగాలను నిర్వహిస్తారు. స్లయిడ్ సిలిండర్ స్లయిడ్ మెకానిజంను కదిలిస్తుంది; ప్యాకర్ సిలిండర్ ప్యాకింగ్ మెకానిజంను నిర్వహిస్తుంది. వాటి కొలతలు మరియు మౌంటు అవసరాలు పరస్పరం మార్చుకోదగినవిగా భావించకూడదు.
అనుకూల సమీక్ష డ్రాయింగ్, నమూనా, OEM సూచన లేదా పూర్తి డైమెన్షనల్ సమాచారంపై ఆధారపడి ఉంటుంది. తుది కాన్ఫిగరేషన్ ఉత్పత్తికి ముందు నిర్ధారించబడాలి.
