5-అంగుళాల బోర్, 16-అంగుళాల స్ట్రోక్, 5–11.4 టన్నుల కేటలాగ్ కెపాసిటీ పరిధి మరియు 229 lb సుమారు బరువుతో డంప్ ట్రెయిలర్ లిఫ్టింగ్ స్యాటెమ్ల కోసం HC-416 కత్తెర హాయిస్ట్.
HC-416 అనేది డంప్-ట్రైలర్ లిఫ్టింగ్ సిస్టమ్ల కోసం HCIC-2026 కేటలాగ్లో జాబితా చేయబడిన కత్తెర ఎగురవేయడం. ఇది సిలిండర్ కదలికను డంప్ బాడీ యొక్క నియంత్రిత లిఫ్ట్గా మార్చడానికి కత్తెర మెకానిజం, ఫ్రేమ్ మరియు మౌంటు భాగాలతో హైడ్రాలిక్ సిలిండర్ను మిళితం చేస్తుంది.
ఈ మోడల్ ట్రెయిలర్ బిల్డర్లు మరియు రీప్లేస్మెంట్ కొనుగోలుదారుల కోసం ఒక ప్రాక్టికల్ స్టార్టింగ్ పాయింట్, వారికి డిఫైన్డ్ డైమెన్షనల్ ఎన్వలప్తో కూడిన కాంపాక్ట్ హైడ్రాలిక్ డంప్ ట్రెయిలర్ హాయిస్ట్ అవసరం. తుది అనుకూలత ఇప్పటికీ ట్రైలర్ ఫ్రేమ్, శరీర బరువు, కీలు స్థానం, అవసరమైన డంప్ యాంగిల్ మరియు హైడ్రాలిక్ సర్క్యూట్పై ఆధారపడి ఉంటుంది.
| పరామితి | కేటలాగ్ విలువ |
|---|---|
| మోడల్ | HC-416 |
| ఉత్పత్తి రకం | డంప్ ట్రైలర్ కోసం కత్తెర ఎగురవేయడం |
| శరీర పొడవు | 40.4 అంగుళాలు |
| బోర్ | 5 in |
| స్ట్రోక్ | 16 in |
| రాడ్ | 2 in |
| మౌంటు ఎత్తు | 4.97 అంగుళాలు |
| కేటలాగ్ సామర్థ్యం పరిధి | 5–11.4 టన్నులు |
| సుమారు బరువు | 229 పౌండ్లు |
పైన ఉన్న విలువలు అందించబడిన HCIC-2026 కేటలాగ్, PDF పేజీ 15లోని డంప్ ట్రైలర్ పట్టిక కోసం Scissor Hoist నుండి లిప్యంతరీకరించబడ్డాయి. సామర్థ్య పరిధి అనువర్తన సమీక్ష కోసం కేటలాగ్ సూచన, ప్రతి ట్రైలర్ డిజైన్కు సార్వత్రిక పేలోడ్ రేటింగ్ కాదు.
ప్రత్యక్ష హైడ్రాలిక్ సిలిండర్ ఎల్లప్పుడూ ట్రైలర్ ఫ్రేమ్కు ఉత్తమమైన ట్రైనింగ్ జ్యామితిని అందించదు. ఒక కత్తెర యంత్రాంగం సిలిండర్ ప్రయాణం మరియు శరీర కదలికల మధ్య సంబంధాన్ని మారుస్తుంది, లిఫ్టింగ్ సిస్టమ్ నిర్వచించిన ఇన్స్టాలేషన్ స్థలంలో పని చేయడంలో సహాయపడుతుంది.
కేటలాగ్ యొక్క 5–11.4 టన్నుల అప్లికేషన్ శ్రేణిలో ఒక ట్రయిలర్ కోసం బిల్డర్కు 5-అంగుళాల-బోర్, 16-అంగుళాల-స్ట్రోక్ హాయిస్ట్ ప్యాకేజీ అవసరమైనప్పుడు HC-416 సంబంధితంగా ఉంటుంది. సిలిండర్ బోర్ నుండి మాత్రమే ఎంపిక కాకుండా పూర్తి లిఫ్టింగ్ సిస్టమ్లో భాగంగా హాయిస్ట్ని సమీక్షించాలి.
కత్తెర జ్యామితి, పైవట్ స్థానాలు మరియు శరీర కీలు లిఫ్ట్లోని వివిధ పాయింట్ల వద్ద డంప్ బాడీకి ఎంత శక్తి చేరుకుంటుందో నిర్ణయిస్తాయి. సులువుగా ఎత్తడం ప్రారంభించే ట్రైలర్కు డంప్ సైకిల్ పైభాగంలో వేరే శక్తి మరియు కోణం అవసరం కావచ్చు. అందుకే ఉత్పత్తి ఆమోదానికి ముందు ఫ్రేమ్ డ్రాయింగ్లు మరియు కదలిక తనిఖీలు ముఖ్యమైనవి.
కేటలాగ్ HC-416 కోసం 40.4-అంగుళాల శరీర పొడవు మరియు 4.97-అంగుళాల మౌంటు ఎత్తును జాబితా చేస్తుంది. ఈ విలువలను ట్రయిలర్ ఫ్రేమ్, క్రాస్మెంబర్లు మరియు డంప్ బాడీ క్రింద అందుబాటులో ఉన్న స్థలంతో సరిపోల్చండి. శరీరం క్లోజ్డ్ స్థానం నుండి అవసరమైన డంప్ యాంగిల్కు కదులుతున్నప్పుడు క్లియరెన్స్ని కూడా తనిఖీ చేయండి.
5-అంగుళాల బోర్, 16-అంగుళాల స్ట్రోక్ మరియు 2-అంగుళాల రాడ్ ప్రధాన సిలిండర్ డేటాను వివరిస్తాయి, అయితే అవి పూర్తి ట్రైనింగ్ ఫలితాన్ని స్వయంగా నిర్వచించవు. కత్తెర చేతులు, పైవట్ పిన్స్, బాడీ కీలు మరియు మౌంటు బ్రాకెట్లు అన్నీ వాస్తవ శక్తి మార్గాన్ని ప్రభావితం చేస్తాయి.
హాయిస్ట్ తప్పనిసరిగా చతురస్రాకారంలో ఇన్స్టాల్ చేయబడాలి. బిగుతుగా లేదా తప్పుగా అమర్చబడిన పివోట్లు హైడ్రాలిక్ సర్క్యూట్ సరి చేయలేని ప్రతిఘటనను సృష్టించగలవు. పరీక్షించడానికి ముందు, పిన్స్ కూర్చున్నాయని నిర్ధారించండి, బ్రాకెట్లు సరిగ్గా మద్దతు ఇస్తాయి మరియు కత్తెర చేతులు ఉద్దేశించిన ఆర్క్ ద్వారా కదలగలవు.

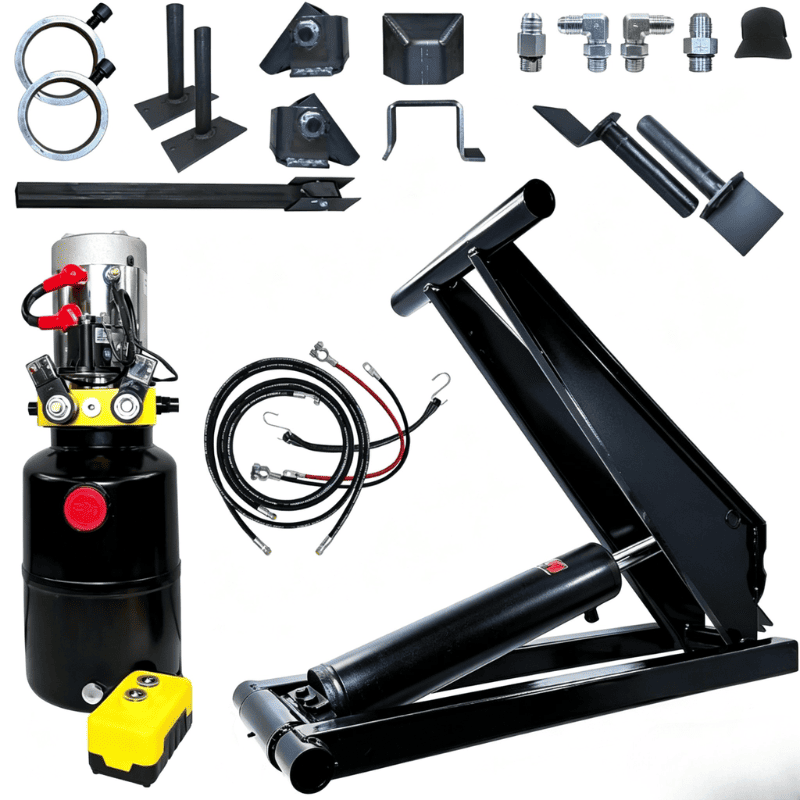

కేటలాగ్ పంప్, స్టీల్ ట్యాంక్, గొట్టం, ఫిట్టింగ్లు, లోడ్-కంట్రోల్ వాల్వ్, ప్రాప్ కిట్ మరియు బ్యాటరీ కేబుల్లతో కూడిన కత్తెర-హాయిస్ట్ కిట్లను వివరిస్తుంది. ప్రాజెక్ట్ కోసం ఖచ్చితమైన కిట్ కాన్ఫిగరేషన్ నిర్ధారించబడాలి. పంప్, రిలీఫ్ ప్రొటెక్షన్, హోస్లు మరియు కంట్రోల్ వాల్వ్ తప్పనిసరిగా సిలిండర్ మరియు ట్రైలర్ యొక్క ఆపరేటింగ్ అవసరాలకు సరిపోలాలి.
డంప్-ట్రయిలర్ సిస్టమ్లో లోడ్-నియంత్రణ ఫంక్షన్ ముఖ్యమైనది, ఎందుకంటే ఒత్తిడి లేదా గొట్టం పరిస్థితులు మారితే శరీరం అనియంత్రితంగా పడిపోకూడదు. పరికరాల రూపకర్త కమీషన్ చేయడానికి ముందు వాస్తవ వాల్వ్ అమరిక మరియు ఇన్స్టాలేషన్ సూచనలను సమీక్షించాలి.
HC-416ని OEM డంప్-ట్రైలర్ బిల్డ్లు, ఫ్లీట్ రీప్లేస్మెంట్ వర్క్ మరియు ట్రెయిలర్ అప్గ్రేడ్ల కోసం పరిగణించవచ్చు, ఇక్కడ అందుబాటులో ఉన్న ఫ్రేమ్ స్థలం మరియు ట్రైనింగ్ అవసరం దాని కేటలాగ్ డేటాకు సరిపోలుతుంది.
సాధారణ ప్రాజెక్ట్ చర్చలలో సింగిల్-యాక్సిల్ లేదా టాండమ్-యాక్సిల్ డంప్ ట్రైలర్లు, యుటిలిటీ ట్రైలర్లు, వ్యవసాయ ట్రైలర్లు మరియు లైట్ కన్స్ట్రక్షన్ ట్రైలర్లు ఉంటాయి. సరైన ఎంపిక అసలు శరీర బరువు, పేలోడ్, కీలు జ్యామితి, కావలసిన డంప్ కోణం మరియు ఆపరేటింగ్ వాతావరణంపై ఆధారపడి ఉంటుంది.
5–11.4 టన్నుల పరిధిని స్టాండ్-అలోన్ ఆమోదంగా ఉపయోగించవద్దు. పేలోడ్, శరీర నిర్మాణం మరియు లోడ్ పంపిణీ ట్రైనింగ్ సిస్టమ్లోని శక్తులను మార్చగలవు. HC-416తో వేరొక హాయిస్ట్ను భర్తీ చేయడానికి ముందు సాంకేతిక సమీక్షను పూర్తి చేయాలి.
HC-416 సిజర్ హాయిస్ట్ కొటేషన్ లేదా రీప్లేస్మెంట్ రివ్యూ కోసం, పంపండి:
ఈ వివరాలు హాయిస్ట్, సిలిండర్ మరియు హైడ్రాలిక్ పవర్ యూనిట్ను ఒక వ్యవస్థగా సమీక్షించడానికి అనుమతిస్తాయి.
HC-416 డంప్-ట్రైలర్ బిల్డర్లను అంచనా వేయడానికి నిర్వచించబడిన కత్తెర-హాయిస్ట్ మోడల్ను అందిస్తుంది: 40.4-అంగుళాల బాడీ పొడవు, 5-అంగుళాల బోర్, 16-అంగుళాల స్ట్రోక్, 4.97-అంగుళాల మౌంటింగ్ ఎత్తు మరియు 5–11.4 టన్నుల కేటలాగ్ సామర్థ్యం పరిధి.
ఆర్డర్ చేయడానికి ముందు ప్రాజెక్ట్-నిర్దిష్ట సమీక్ష కోసం HCICకి ట్రైలర్ లేఅవుట్, ట్రైనింగ్ అవసరం మరియు హైడ్రాలిక్ డేటాను పంపండి
