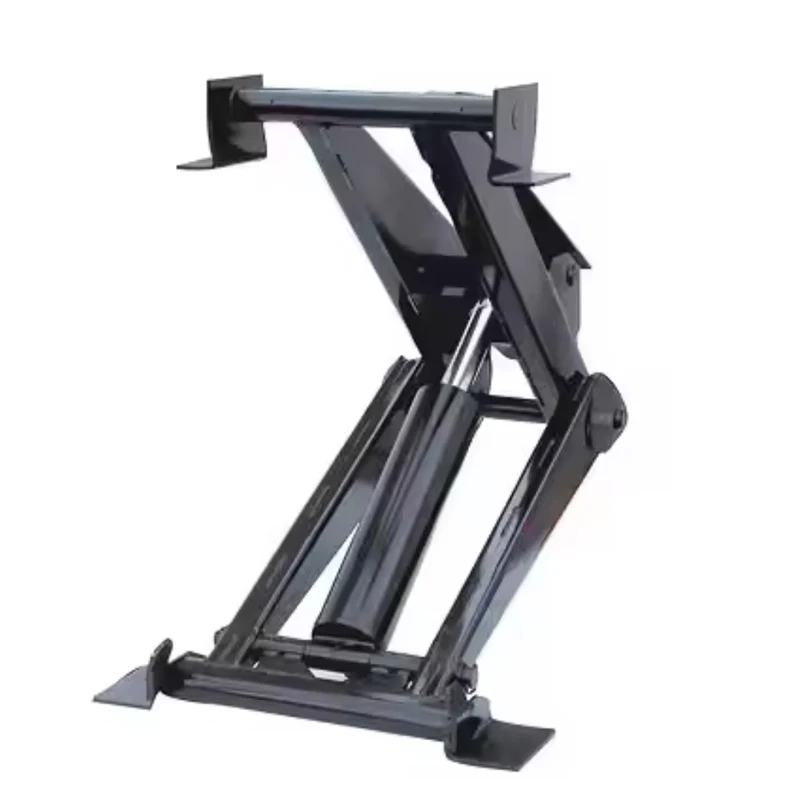

డంప్ ట్రైలర్ కోసం HCIC-630 సిజర్ హాయిస్ట్: 37.50-అంగుళాల మౌంటు దూరం, 25-అంగుళాల సిలిండర్ స్ట్రోక్, 65.75-అంగుళాల గరిష్ట పొడిగింపు. హెవీ డంప్ ట్రైలర్లు, గ్రెయిన్ బాడీలు మరియు వేస్ట్ రోల్-ఆఫ్ల కోసం రోబోటిక్-వెల్డెడ్ యాంప్లిఫైయింగ్ ఫ్రేమ్.
డంప్ ట్రైలర్ కోసం కత్తెర హాయిస్ట్ మా అమెరికన్ పవర్ హాయిస్ట్ లైన్లో అతిపెద్ద యూనిట్. పారిశ్రామిక గ్రేడ్. చిన్న హాయిస్ట్లు తిరస్కరించే లోడ్ల కోసం నిర్మించబడింది.
ఇది కత్తెర-రకం యాంప్లిఫైయింగ్ ఫ్రేమ్: క్రాస్డ్ స్టీల్ చేతులు, మధ్యలో ఒక హైడ్రాలిక్ సిలిండర్, పైన 24-అంగుళాల క్రాస్ బీమ్. సిలిండర్ చేతులు వ్యాపిస్తుంది; చేతులు స్ట్రోక్ను లిఫ్ట్గా గుణిస్తాయి. 65.75 అంగుళాల గరిష్ట పొడిగింపు వద్ద, ఇది తడి మట్టి మరియు భారీ మొత్తం శుభ్రంగా క్లియర్ చేయడానికి తగినంత ఎత్తులో పూర్తి టాండమ్-యాక్సిల్ డంప్ బాడీని పెంచుతుంది.
ఇది ట్రక్కు అనుబంధం కాదు. ఇది మెటీరియల్-హ్యాండ్లింగ్ ఇన్ఫ్రాస్ట్రక్చర్ యొక్క భాగం, ఇది వాణిజ్య సంస్థ కింద బోల్ట్ అవుతుంది మరియు సంవత్సరాలు పని చేస్తుంది.
HCIC డ్రాయింగ్ నుండి, యూనిట్పై కొలుస్తారు:
| డైమెన్షన్ | విలువ | ఇది ఏమిటి |
|---|---|---|
| A | 24.00" | టాప్ క్రాస్ బీమ్ పొడవు |
| B | 37.50" | మౌంటు దూరం (ముందు నుండి వెనుక పైవట్) |
| C | 25.00" | సిలిండర్ స్ట్రోక్ |
| D | 9.75" | మౌంట్ వద్ద ఫ్రేమ్ లోతు |
| E | 65.75" | గరిష్ట పొడిగింపు (ఎత్తైన ఎత్తు) |
| F | 22.50" | ముందు వెడల్పు |
| G | 14.50" | వెనుక వెడల్పు |
24-అంగుళాల క్రాస్ బీమ్ డంప్ బాడీని దాని పూర్తి వెడల్పులో పూర్తి వంపులో తీసుకువెళుతుంది. 37.50-అంగుళాల మౌంటు దూరం పొడవైన చట్రం విభాగంలో పైవట్ లోడ్ను వ్యాపింపజేస్తుంది - ఇది లోడ్ వదులైనప్పుడు పొడవైన టెన్డం ఫ్రేమ్ను వంగకుండా చేస్తుంది. 25-అంగుళాల సిలిండర్ స్ట్రోక్, కత్తెర చేతుల ద్వారా విస్తరించి, 65.75-అంగుళాల పెరుగుదలను ఉత్పత్తి చేస్తుంది.
పాదముద్రను 310కి సరిపోల్చండి: మౌంటు దూరం 37.50" vs 28.50", ముందు వెడల్పు 22.50" vs 14.25". 630 వేరే జంతువు. మీ చట్రం ఒక చిన్న హాయిస్ట్ కోసం నిర్మించబడి ఉంటే, ఫ్రేమ్ వర్క్ లేకుండా ఇది సరిపోదు. అది డిజైన్ ద్వారా.
డంప్ హాయిస్ట్లో రెండు శక్తులు ముఖ్యమైనవి: బ్రేక్అవుట్ ఫోర్స్ మరియు హోల్డింగ్ జ్యామితి.
బ్రేక్అవుట్** అనేది లోడ్ను వదులుగా పగులగొట్టే ప్రారంభ పుష్ - తడి మొత్తం అది స్లైడ్ చేయాలా లేదా అతుక్కోవాలా అని నిర్ణయించే క్షణం. తక్కువ కోణంలో ఉన్న 630 ల పొట్టి, మందపాటి కత్తెర చేతులు ఆ సమయంలో గరిష్ట యాంత్రిక ప్రయోజనాన్ని ఉత్పత్తి చేస్తాయి. ఇక్కడే చాలా హాయిస్ట్లు చనిపోతాయి: బ్రేక్అవుట్ సమయంలో వంగి ఉండే ఫ్రేమ్ శరీరాన్ని పక్కకు తిప్పుతుంది.
జ్యామితిని పట్టుకోవడం** అనేది లోడ్ కదలడం ప్రారంభించిన తర్వాత జరుగుతుంది. క్రాస్డ్ చేతులు మొత్తం ఆర్క్ ద్వారా శరీరాన్ని చట్రం మీద కేంద్రీకరిస్తాయి. మృదువైన నేలపై లేదా కిరీటం గల రహదారిపై, శరీరం చతురస్రంగా ఉంటుంది. ఒక టెలిస్కోపిక్ రామ్ దీన్ని చేయలేము - ఇది ఒక లైన్లో నెట్టివేస్తుంది మరియు శరీరాన్ని సమతుల్యత కోసం వేటాడుతుంది.
630 అనేది 10 డిగ్రీల కోసం రూపొందించబడింది, ఇక్కడ ప్రతిదీ తప్పుగా ఉంటుంది మరియు అది ఎలక్ట్రానిక్స్తో కాకుండా స్టీల్తో చేస్తుంది.
ఫ్రేమ్ బ్రేక్అవుట్ వద్ద ప్రతి ఒక్క చక్రంలో దాని చెత్త లోడ్ పడుతుంది. ఒక చల్లని ల్యాప్తో మాన్యువల్ వెల్డ్ మొదటి ఉప-సున్నా శీతాకాలంలో విఫలమవుతుంది. రోబోట్ యూనిట్ 1 మరియు యూనిట్ 500లో అదే పూర్తి-చొచ్చుకుపోయే పూసను వేస్తుంది.
ఇండక్షన్ గట్టిపడటం పిన్ ఉపరితలాన్ని లోతైన కాఠిన్యానికి తీసుకువెళుతుంది, అయితే కోర్ గట్టిగా ఉంటుంది. పార్శ్వ లోడ్ కింద మృదువైన పిన్ కత్తెర; పూర్తిగా గట్టి పిన్ పగుళ్లు. గట్టిపడిన కేస్ ధరించడాన్ని నిరోధిస్తుంది, కఠినమైన కోర్ షీర్ను నిరోధిస్తుంది, భారీ బషింగ్ కాంటాక్ట్ ఒత్తిడిని వ్యాప్తి చేస్తుంది.
హాయిస్ట్ మా పవర్ యూనిట్లతో కూడిన సిస్టమ్గా ఆప్టిమైజ్ చేయబడింది. పవర్ యూనిట్ మరియు హాయిస్ట్ ఒకదానికొకటి పరిమాణంలో ఉన్నప్పుడు, లిఫ్ట్ సరళంగా ఉంటుంది - మొదటి అంగుళం నుండి చివరి వరకు స్థిరమైన వేగం, పెరుగుదల లేదు, స్లామ్ ఉండదు. హై-సైకిల్ రోల్-ఆఫ్ ట్రక్కులో, ఆ లీనియరిటీ ఫ్రేమ్ను కొట్టి చంపకుండా చేస్తుంది.

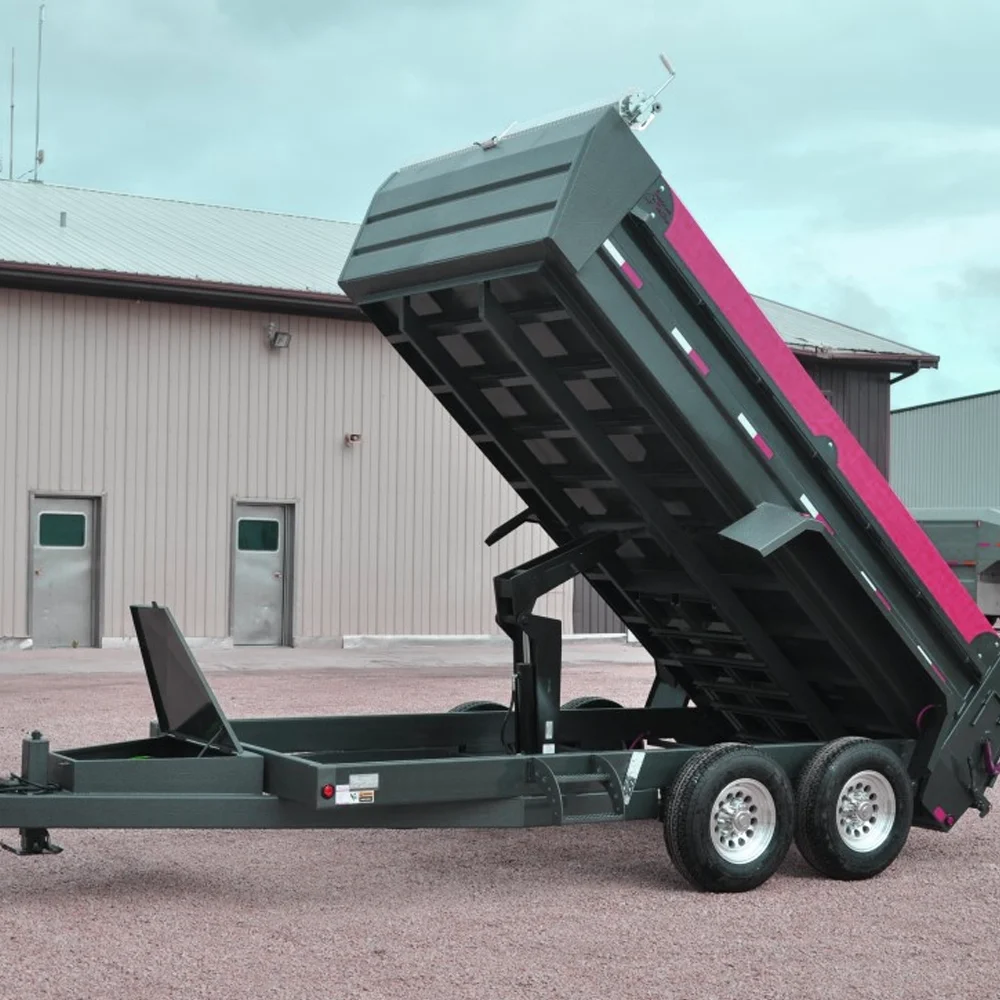

నిర్మాణ డంప్ ట్రైలర్స్.వెట్ క్లే, భారీ మొత్తం, స్టిక్కీ లోడ్లు బరువును మధ్య-డంప్ని మారుస్తాయి. 630ల కేంద్రీకృత లోడ్ మార్గం శరీరాన్ని మెలితిప్పకుండా షిఫ్ట్ని నిర్వహిస్తుంది.
వ్యవసాయ ధాన్యాల శరీరాలు.బురదతో కూడిన పొలాల్లో వేగవంతమైన, స్థిరమైన టిప్పింగ్. ధాన్యం వెళ్ళినప్పుడు వేగంగా కదులుతుంది - 20 టన్నులు బయటకు జారిపోతున్నప్పుడు శరీరం చతురస్రంగా ఉండాలి.
పారిశ్రామిక వ్యర్థాలు రోల్ ఆఫ్లు.రోజంతా నడిచే హై-సైకిల్ పరికరాలు. పనికిరాని సమయానికి జీరో టాలరెన్స్, కాబట్టి కీళ్ళు గ్రీజు వేయడానికి నిర్మించబడ్డాయి, భర్తీ చేయబడవు.
మైనింగ్ మరియు భారీ నిర్మాణం.అప్గ్రేడ్ చేసిన అల్లాయ్ స్టీల్తో, 630 గని విధిని దుర్వినియోగం చేస్తుంది.
630 ఫిట్స్ చట్రం 37.50-అంగుళాల మౌంటు దూరం మరియు 65.75-అంగుళాల రైజ్ అవసరమయ్యే బాడీ కోసం నిర్మించబడింది. మీరు ఆర్డర్ చేయడానికి ముందు:
1. మీ ఫ్రేమ్ పట్టాలపై మౌంటు దూరాన్ని కొలవండి (B = 37.50")
2. మౌంట్ వద్ద అందుబాటులో ఉన్న లోతును తనిఖీ చేయండి (D = 9.75")
3. పెరిగిన ఎత్తు మీ శరీర కాన్ఫిగరేషన్ను క్లియర్ చేస్తుందని నిర్ధారించండి (E = 65.75")
4. మీ హైడ్రాలిక్ సిస్టమ్ 25-అంగుళాల స్ట్రోక్ని వేగంగా సైకిల్ చేయడానికి అవసరమైన ప్రవాహాన్ని అందిస్తుందని ధృవీకరించండి
మీ సంఖ్యలు సరిపోలకపోతే, మేము మీకు చెప్తాము. 520 లేదా 620 బాగా సరిపోవచ్చు లేదా మేము అనుకూల రూపాంతరాన్ని రూపొందిస్తాము. సరిపోని హోయిస్ట్ అనేది వారంటీతో కూడిన స్క్రాప్ స్టీల్.
ప్రతి కస్టమ్ ఆర్డర్ ఉక్కును కత్తిరించే ముందు CAD ఫిట్మెంట్ తనిఖీని పొందుతుంది. మేము మీ చట్రంతో పోరాడే భాగాలను రవాణా చేయము.
ISO 9001:2015
CE సర్టిఫికేషన్
ఇంట్లో ఉత్పత్తి: వెల్డింగ్, వేడి చికిత్స, మ్యాచింగ్, అసెంబ్లీ, ఒత్తిడి పరీక్ష
ఉత్తర అమెరికా వాణిజ్య వాహనాల ప్రాజెక్ట్లలో దీర్ఘకాలిక సేవా రికార్డు
చెత్త ట్రక్కులు మరియు మా DC పవర్ యూనిట్ల కోసం మా టెలిస్కోపిక్ సిలిండర్ల వలె అదే జినాన్ ప్లాంట్లో 630 నిర్మించబడింది. అదే నాణ్యమైన వ్యవస్థ, అదే పరీక్ష బెంచీలు.
ప్ర: 630 బరువు సామర్థ్యం ఎంత?
A: సామర్థ్యం చట్రం, శరీర పొడవు మరియు హైడ్రాలిక్ ప్రవాహంపై ఆధారపడి ఉంటుంది. 630 మా లైన్లో ఇండస్ట్రియల్ గ్రేడ్ రేట్ చేయబడింది — మేము నిర్మించే అతిపెద్ద ఫ్రేమ్. నిర్దిష్ట టన్నుల సమాధానం కోసం, శరీర పరిమాణం మరియు చట్రం స్పెక్ను పంపండి. మేము సంఖ్యలతో కోట్ చేస్తాము, విశేషణాలతో కాదు.
ప్ర: ఇప్పుడు 416 హాయిస్ట్ ఉన్న ట్రక్కుకు 630 సరిపోతుందా?**
జ: డైమెన్షనల్గా నం. 630కి 37.50-అంగుళాల మౌంటు దూరం అవసరం; 416 పరుగులు 29.00 అంగుళాలు. Retrofitting అంటే ఫ్రేమ్ సవరణ. మీరు కట్టుబడి ఉండే ముందు మా ఇంజనీర్లు మీ ఛాసిస్పై ఫిట్మెంట్ ఆడిట్ను అమలు చేయగలరు.
ప్ర: 630కి ఏ పవర్ యూనిట్ అవసరం?

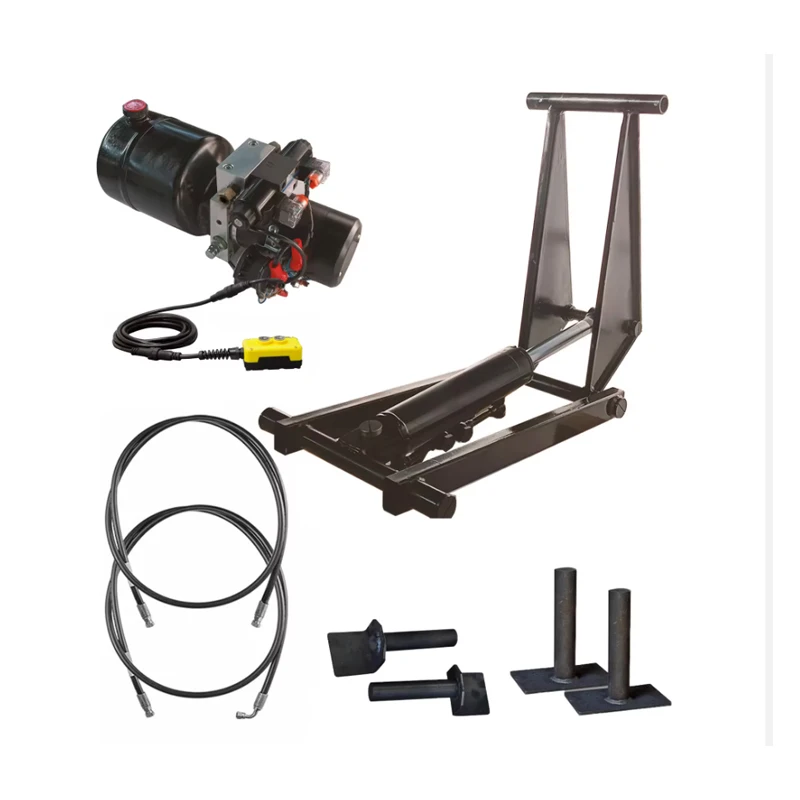

A: 24V DC యూనిట్, PU-4500 తరగతి, 25-అంగుళాల స్ట్రోక్కు సరిపోలిన ఫ్లో. మేము హాయిస్ట్ + పవర్ యూనిట్ + గొట్టాలను ఒక ఆర్డర్గా ప్యాకేజీ చేస్తాము కాబట్టి సిస్టమ్ సరైన పరిమాణంలో ఉంటుంది.
ప్ర: 630 హాయిస్ట్ ఎంతకాలం ఉంటుంది?
A: వారానికొకసారి గ్రీజింగ్ మరియు సరిపోలిన పవర్ యూనిట్తో, ఈ ఫ్రేమ్లు రోజువారీ వాణిజ్య సేవలో సంవత్సరాలపాటు నడుస్తాయి. లైన్ ప్రారంభించినప్పటి నుండి మేము నిరంతర ఉత్తర అమెరికా ఉపయోగంలో 630-తరగతి హాయిస్ట్లను కలిగి ఉన్నాము.
ప్ర: మీరు 630ని US మరియు కెనడాకు రవాణా చేస్తారా?
జ: అవును. కింగ్డావో నుండి ఉత్తర అమెరికాకు సముద్ర సరుకు 16-22 రోజులు నడుస్తుంది. డాక్యుమెంటేషన్ - ప్యాకింగ్ జాబితా, ఇన్వాయిస్, సర్టిఫికెట్లు - ఇంట్లోనే నిర్వహించబడతాయి.
ప్ర: మీరు అనుకూల సంస్కరణను రూపొందించగలరా?
జ: అవును. మెటీరియల్ అప్గ్రేడ్లు, స్ట్రోక్ మార్పులు, మౌంటు మార్పులు. కస్టమ్ ఆర్డర్లలో CAD ఫిట్మెంట్ చెక్ మరియు నిర్ణీత డెలివరీ తేదీ ఉంటాయి.
జినాన్ హుచెన్ ఇండస్ట్రియల్ కో., లిమిటెడ్. 1998లో స్థాపించబడింది. జినాన్, షాన్డాంగ్, చైనా. మూడు కర్మాగారాలు. 300+ ఉద్యోగులు. 25+ ఇంజనీర్లు. 50+ దేశాలకు ఎగుమతులు.
మేము హైడ్రాలిక్ సిలిండర్లు, పవర్ యూనిట్లు మరియు లిఫ్టింగ్ సిస్టమ్లను నిర్మిస్తాము - HCIC-310 లైట్ హాయిస్ట్ నుండి 630 ఇండస్ట్రియల్ ఫ్రేమ్ వరకు. అన్నీ మా స్వంత ప్లాంట్లో ఉత్పత్తి చేయబడ్డాయి, అన్నీ రవాణాకు ముందు పరీక్షించబడ్డాయి.
