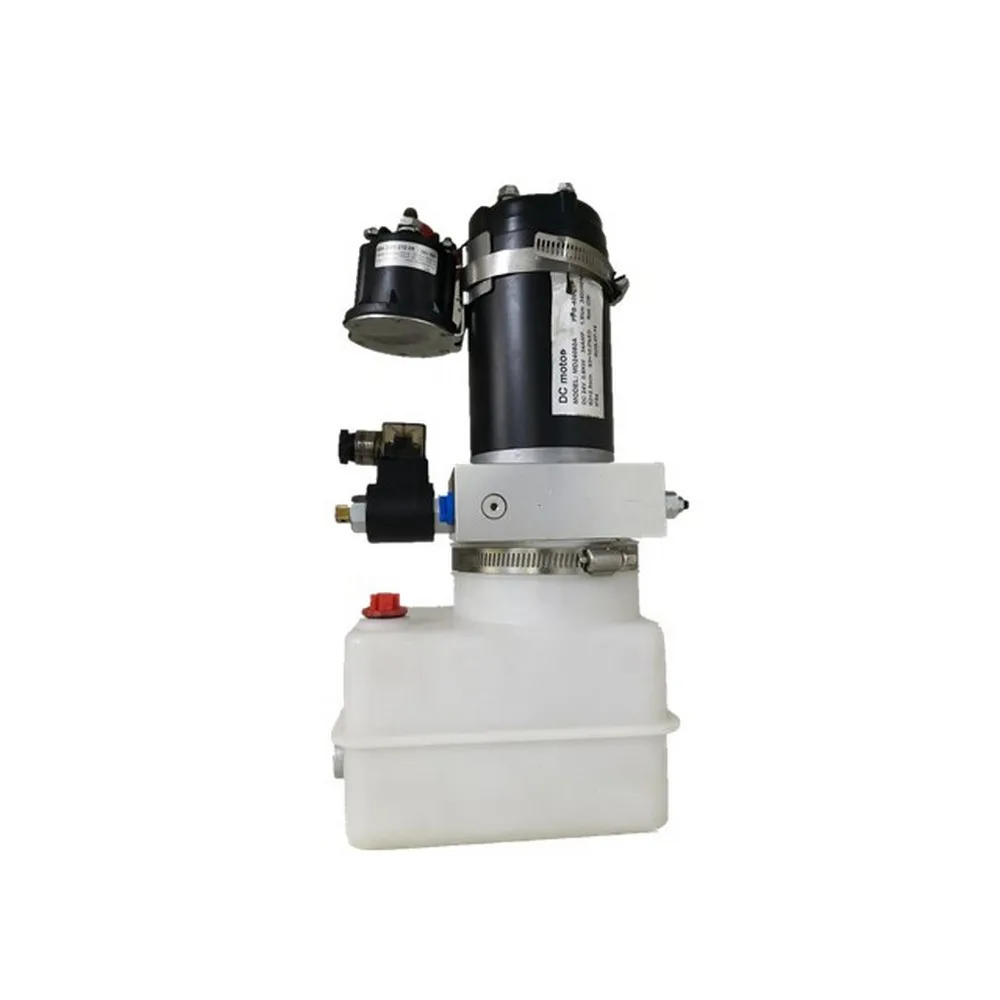

HCPGS డంప్ ట్రైలర్ సిస్టమ్‌ల కోసం SAE #6 పోర్ట్, 4-గాలన్ ట్యాంక్ మరియు 3,000 PSI స్పెసిఫికేషన్‌తో కూడిన 1.2 GPM సింగిల్-యాక్టింగ్ హైడ్రాలిక్ పవర్ యూనిట్.
Type:
సింగిల్ యాక్టింగ్Flow:
1.2 GPMPort size:
SAE #6Tank size:
4 గల్Pressure specification:
3,000 PSIడంప్ ట్రెయిలర్‌ల కోసం HCPGS సింగిల్ యాక్టింగ్ హైడ్రాలిక్ పవర్ యూనిట్ ట్రైనింగ్ దిశకు శక్తినిచ్చే సర్క్యూట్‌ల కోసం రూపొందించబడింది మరియు యంత్రం యొక్క స్వంత బరువు లేదా తగ్గించడానికి ప్రత్యేక రిటర్న్ అమరికను ఉపయోగిస్తుంది. HCIC కేటలాగ్ ఈ మోడల్‌ను 1.2 GPM ఫ్లో, SAE #6 పోర్ట్, 4-గాలన్ ట్యాంక్, 3,000 PSI మరియు సోలనోయిడ్-ఆపరేటెడ్ 2-వే, 2-పొజిషన్ వాల్వ్‌తో సింగిల్-యాక్టింగ్ యూనిట్‌గా జాబితా చేస్తుంది.
ట్రైలర్‌కి రెండు సిలిండర్ దిశలలో హైడ్రాలిక్ పవర్ కాకుండా స్ట్రెయిట్ పవర్-అప్ సర్క్యూట్ అవసరమైనప్పుడు ఆ కలయిక ఉపయోగపడుతుంది. సరైన అప్లికేషన్ ఇప్పటికీ సిలిండర్, లోడ్ మార్గం, ట్రైలర్ జ్యామితి, బ్యాటరీ సిస్టమ్, గొట్టం రూటింగ్ మరియు నియంత్రణ పద్ధతిపై ఆధారపడి ఉంటుంది.
| అంశం | కేటలాగ్ సమాచారం |
|---|---|
| మోడల్ | HCPGS |
| టైప్ చేయండి | సింగిల్ యాక్టింగ్ |
| ప్రవాహం | 1.2 GPM |
| పోర్ట్ పరిమాణం | SAE #6 |
| ట్యాంక్ పరిమాణం | 4 గల్ |
| ప్రెజర్ స్పెసిఫికేషన్ | 3,000 PSI |
| వాల్వింగ్ | సోలేనోయిడ్ ఆపరేట్ చేయబడింది; 2-మార్గం, 2-స్థానం |
| కేటలాగ్ మూలం | HCIC-2026, పేజీ 16 |
ఇవి కేటలాగ్ గుర్తింపు విలువలు. వాటిని యూనివర్సల్ లిఫ్టింగ్ కెపాసిటీగా, గ్యారెంటీ స్పీడ్‌గా లేదా ప్రతి ట్రైలర్‌కి పూర్తి ఎలక్ట్రికల్ స్పెసిఫికేషన్‌గా పరిగణించకూడదు.
సింగిల్-యాక్టింగ్ HPU సిలిండర్ యొక్క ఒక పని వైపుకు ఒత్తిడితో కూడిన నూనెను పంపుతుంది. సోలేనోయిడ్ వాల్వ్ శక్తివంతం అయినప్పుడు, కనెక్ట్ చేయబడిన యాక్యుయేటర్‌ను పెంచడానికి లేదా విస్తరించడానికి పంపు సరఫరా చేస్తుంది. ఆదేశం తీసివేయబడినప్పుడు, ఎంచుకున్న ట్రైలర్ డిజైన్ ప్రకారం సర్క్యూట్ దాని రిటర్న్ స్థితికి మారుతుంది. అసలు తగ్గించే ప్రవర్తన సిలిండర్ రకం, శరీర బరువు, యాంత్రిక నిరోధకత, లోడ్-నియంత్రణ అమరిక మరియు తిరిగి వచ్చే మార్గంపై ఆధారపడి ఉంటుంది.
సింగిల్-యాక్టింగ్ యూనిట్ మరియు పవర్-అప్/పవర్-డౌన్ సర్క్యూట్ మధ్య ఇది ప్రధాన వ్యత్యాసం. ట్రెయిలర్‌కు సిలిండర్‌ను రెండు దిశల్లో నడపడం కోసం HPU అవసరమైతే, సింగిల్-యాక్టింగ్ HCPGS కాన్ఫిగరేషన్ స్వయంచాలకంగా సరైన ఎంపిక కాదు. ఆర్డర్ చేయడానికి ముందు సిలిండర్ మరియు నియంత్రణ క్రమాన్ని తనిఖీ చేయాలి.
2-మార్గం, 2-స్థాన సోలనోయిడ్ వాల్వ్ HCPGSకి ఒకే-నటన సర్క్యూట్ కోసం కేంద్రీకృత నియంత్రణ అమరికను అందిస్తుంది. ట్రైలర్‌కు పవర్‌తో కూడిన లిఫ్టింగ్ మరియు డిఫైన్డ్ లోరింగ్ పాత్ మాత్రమే అవసరమైనప్పుడు హైడ్రాలిక్ స్కీమాటిక్‌ను రివ్యూ చేయడం సులభతరం చేస్తుంది.
జాబితా చేయబడిన ప్రవాహం వేగాన్ని అంచనా వేయడానికి ఒక ప్రారంభ స్థానం. అసలు ట్రైలర్ కదలిక సిలిండర్ వాల్యూమ్, లోడ్, వాల్వ్ పరిమితి, గొట్టం పొడవు, బ్యాటరీ పరిస్థితి మరియు సిలిండర్ పోర్ట్ వద్ద అందుబాటులో ఉన్న ప్రవాహంపై ఆధారపడి ఉంటుంది. పూర్తి సిస్టమ్‌ను తనిఖీ చేయకుండా నేరుగా కేటలాగ్ ప్రవాహాన్ని హామీ ఇవ్వబడిన డంప్ సమయంగా మార్చవద్దు.
4-గాలన్ ట్యాంక్ ఈ మోడల్ కోసం జాబితా చేయబడిన రిజర్వాయర్ వాల్యూమ్‌ను అందిస్తుంది. సిలిండర్ వాల్యూమ్, హోస్ వాల్యూమ్, ఇన్‌స్టాలేషన్ యాంగిల్, రిటర్న్ కండిషన్ మరియు అందుబాటులో ఉన్న సర్వీస్ స్పేస్‌కు వ్యతిరేకంగా అవసరమైన ఆపరేటింగ్ ఆయిల్ స్థాయిని తప్పనిసరిగా తనిఖీ చేయాలి. ట్యాంక్ విలువ మాత్రమే ప్రతి సిలిండర్ మరియు ట్రైలర్ బాడీ అనుకూలంగా ఉంటుందని నిర్ధారించలేదు.
SAE #6 పోర్ట్ తప్పనిసరిగా ట్రైలర్‌లో ఉపయోగించిన గొట్టం, అడాప్టర్ మరియు ఫిట్టింగ్ స్టాండర్డ్‌తో సరిపోలాలి. టూల్‌బాక్స్ లేదా ఫ్రేమ్ కంపార్ట్‌మెంట్ లోపల యూనిట్ ఇన్‌స్టాల్ చేయబడే ముందు థ్రెడ్ గుర్తింపు, సీలింగ్ పద్ధతి, గొట్టం వంపు వ్యాసార్థం మరియు బిగించడం కోసం యాక్సెస్‌ని నిర్ధారించండి.
3.5--కాంపాక్ట్ ట్రైలర్ ఇంటిగ్రేషన్
HCPGS HCIC యొక్క డంప్-ట్రయిలర్ HPU విభాగంలో జాబితా చేయబడింది. ప్రాక్టికల్ ఇన్‌స్టాలేషన్ కోసం, కొనుగోలుదారు ఇప్పటికీ మౌంటు రంధ్రాలు, మోటార్ మరియు రిజర్వాయర్ క్లియరెన్స్, బ్యాటరీ కేబుల్ రూటింగ్, రిమోట్-కంట్రోల్ లొకేషన్ మరియు రోడ్డు శిధిలాల నుండి రక్షణను నిర్ధారించాలి.
సింగిల్-యాక్టింగ్ హైడ్రాలిక్ సర్క్యూట్‌ని ఉపయోగించి డంప్ ట్రైలర్‌లు మరియు సంబంధిత పరికరాల కోసం HCPGSని సమీక్షించవచ్చు. కనెక్ట్ చేయబడిన సిలిండర్ మరియు తగ్గించే పద్ధతి అనువర్తనానికి సరిపోలినప్పుడు ఇది OEM ట్రైలర్ బిల్డ్, రీప్లేస్‌మెంట్ ప్రాజెక్ట్ లేదా ఫ్లీట్ రిపేర్‌కి సరిపోవచ్చు.
ఇది డబుల్-యాక్టింగ్ పవర్ యూనిట్‌కు సార్వత్రిక ప్రత్యామ్నాయం కాదు. పవర్డ్ రిట్రాక్షన్, హైడ్రాలిక్ జాక్ సర్క్యూట్ లేదా టూ-డైరెక్షన్ కంట్రోల్ సీక్వెన్స్‌ని ఉపయోగించే ట్రైలర్‌కి వేరే వాల్వ్ కాన్ఫిగరేషన్ అవసరం కావచ్చు.
HCPGS విచారణతో కింది సమాచారాన్ని పంపండి:
ఈ సమాచారం HPUని ట్యాంక్ పరిమాణం లేదా పీడనం ద్వారా మాత్రమే ఎంచుకోకుండా ట్రైలర్ సిస్టమ్‌లో భాగంగా సమీక్షించడానికి అనుమతిస్తుంది.
డంప్ ట్రైలర్‌ల కోసం HCPGS సింగిల్ యాక్టింగ్ హైడ్రాలిక్ పవర్ యూనిట్ అనేది పవర్-అప్ సర్క్యూట్ కోసం నిర్వచించబడిన కేటలాగ్ ఎంపిక. సింగిల్-యాక్టింగ్ రకం, 1.2 GPM ఫ్లో, SAE #6 పోర్ట్, 4-గాలన్ ట్యాంక్, 3,000 PSI స్పెసిఫికేషన్ మరియు 2-వే, 2-పొజిషన్ సోలనోయిడ్ వాల్వ్ దీని ముఖ్య గుర్తింపు పాయింట్లు.
నమ్మదగిన కొటేషన్ కోసం, సిలిండర్ డేటా, ట్రైలర్ లేఅవుట్, విద్యుత్ సరఫరా మరియు తగ్గించే క్రమాన్ని అందించండి. HCIC అప్పుడు HCPGS కాన్ఫిగరేషన్ పూర్తి హైడ్రాలిక్ సిస్టమ్‌తో సరిపోలుతుందో లేదో సమీక్షించగలదు.
