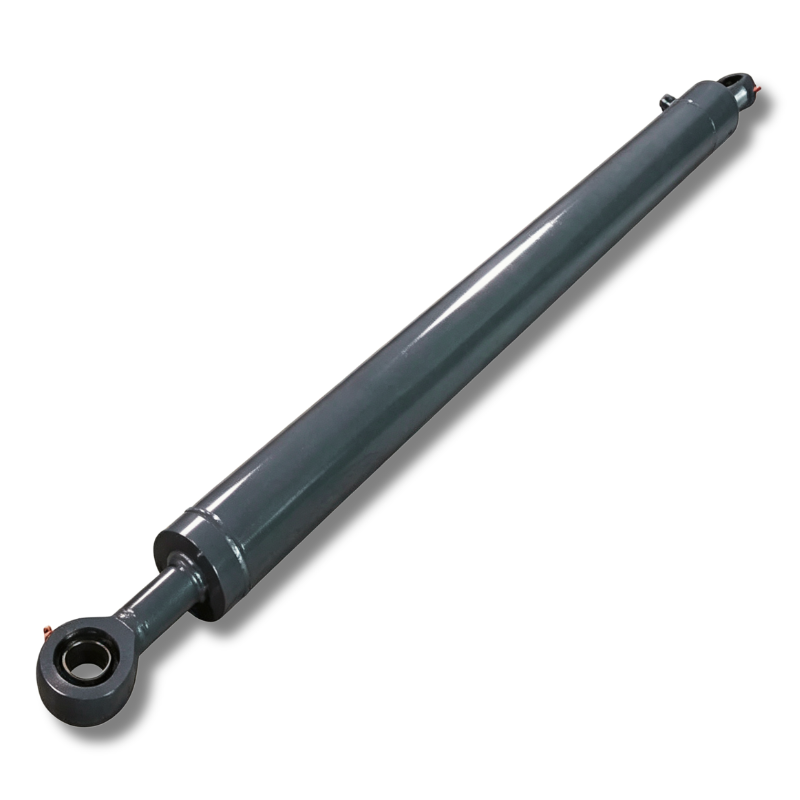

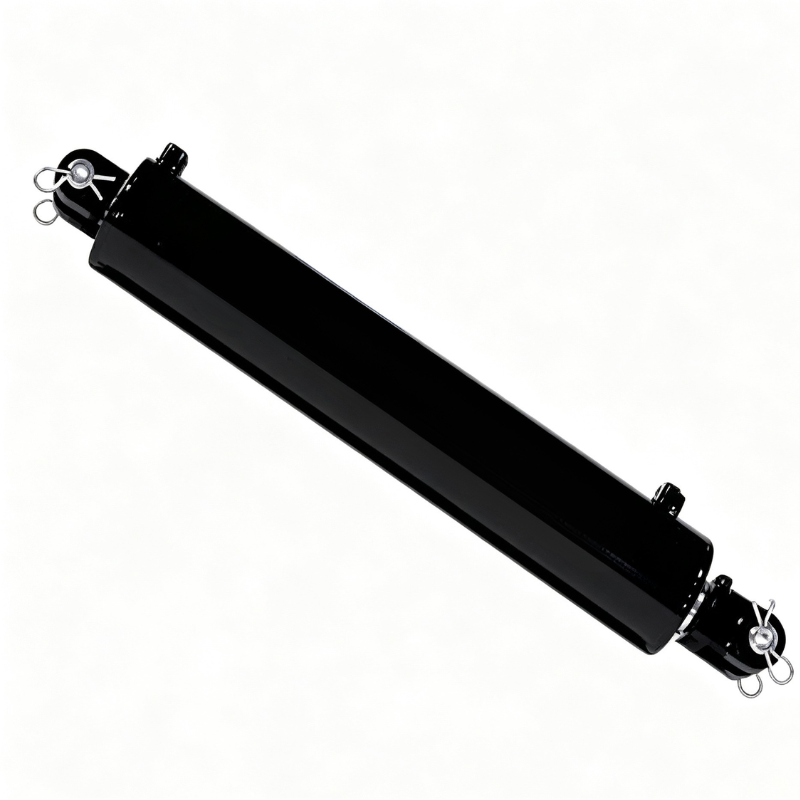

డంప్ ట్రక్కులు మరియు వ్యర్థ ట్రైలర్ల కోసం HCIC టార్ప్ సిస్టమ్ హైడ్రాలిక్ సిలిండర్లు. HR4752 (2" బోర్ 36" స్ట్రోక్), HR4719, QPQ నైట్రిడెడ్ రాడ్తో HR4520, Q355JR బ్యారెల్. ISO 9001. జినాన్ ఫ్యాక్టరీ నుండి డైరెక్ట్.
Bore Diameter:
2.00" /2.50"/1.50"Rod Diameter:
1.25" /1.00"/1.25"Stroke Length:
16"/36"HCIC HR-సిరీస్ టార్ప్ సిస్టమ్ హైడ్రాలిక్ సిలిండర్లు డంప్ ట్రక్కులు మరియు వ్యర్థ ట్రైలర్లపై టార్పాలిన్ కవర్లను తెరవడానికి మరియు మూసివేయడానికి భారీ-డ్యూటీ హైడ్రాలిక్ యాక్యుయేటర్లు. అధిక-ఫ్రీక్వెన్సీ సైక్లింగ్కు లోబడి, సాధారణ సిలిండర్లు సులభంగా సీల్ వేర్ మరియు రాడ్ తుప్పుకు గురవుతాయి, ఇది ప్రారంభ వైఫల్యానికి కారణమవుతుంది.
2019 నుండి US వ్యర్థ పరికరాల పంపిణీదారు కోసం తయారు చేయబడిన, మా ఉత్పత్తులు సంవత్సరానికి 1,200 యూనిట్లతో అతి తక్కువ 0.3% ఐదు సంవత్సరాల రాబడి రేటును నిర్వహిస్తాయి.
బిగింపు వైకల్యాన్ని నిరోధించడానికి మేము అధిక-బలం Q355JR స్టీల్ బారెల్స్ను స్వీకరిస్తాము. AISI-1045 పిస్టన్ రాడ్ ఇండక్షన్ గట్టిపడటం మరియు QPQ నైట్రిడింగ్ను కలిగి ఉంది, సాంప్రదాయ క్రోమ్ లేపనం కంటే ఎటువంటి పీలింగ్ ప్రమాదం లేకుండా మెరుగైన తుప్పు మరియు స్క్రాచ్ నిరోధకతను అందిస్తుంది.
QT500-7 డక్టైల్ ఐరన్ గైడ్ స్లీవ్లు మరియు పిస్టన్లు అంతర్నిర్మిత గ్రాఫైట్ లూబ్రికేషన్ను అందిస్తాయి, మృదువైన కదలికను మరియు దీర్ఘకాలిక, ఇబ్బంది లేని ఆపరేషన్ కోసం నమ్మకమైన కోల్డ్-స్టార్ట్ పనితీరును నిర్ధారిస్తుంది.
పని గుర్రం. ఇది 20-40 గజాల రోల్-ఆఫ్ కంటైనర్లు మరియు పూర్తి-పరిమాణ డంప్ ట్రైలర్లలో అత్యంత ప్రామాణికమైన అండర్-బాడీ టార్ప్ సిస్టమ్లకు సరిపోతుంది.
2" బోర్ మరియు 14 MPa వర్కింగ్ ప్రెజర్ వద్ద, పుష్ ఫోర్స్ దాదాపు 2,850 lbs (12.7 kN) ఉంటుంది. రోలర్ బార్తో సహా 80-120 lbs బరువు ఉండే టార్ప్కు పుష్కలంగా ఉంటుంది. 1.25" రాడ్ వ్యాసం వద్ద పుల్ ఫోర్స్ దాదాపు 1,740 lbs (7.7 kN) ఉంటుంది. టార్ప్ను టెన్షన్ చేయడానికి ఇది సరిపోతుంది కాబట్టి అది హైవే వేగంతో ఫ్లాప్ అవ్వదు.
US మార్కెట్లో 36-అంగుళాల స్ట్రోక్ అత్యంత సాధారణ స్పెక్. ఇది ప్రామాణిక 8.5-అడుగుల డంప్ బాడీ యొక్క పూర్తి వెడల్పును క్లియర్ చేస్తుంది.
తేలికైన విధి. సింగిల్-యాక్సిల్ డంప్ ట్రక్కులు మరియు చిన్న ల్యాండ్స్కేప్ ట్రైలర్ల కోసం టార్ప్ తేలికగా ఉంటుంది మరియు ఆర్మ్ మెకానిజం సిలిండర్పై తక్కువ పరపతిని ఇస్తుంది.
14 MPa వద్ద పుష్ ఫోర్స్: దాదాపు 1,600 lbs (7.1 kN). పుల్ ఫోర్స్: సుమారు 890 పౌండ్లు (4.0 kN).
రాడ్పై అదే QPQ చికిత్స. అదే Q355JR బారెల్. ఇది "బడ్జెట్" వెర్షన్ కాదు. ఇది చిన్న కవరులో అదే నిర్మాణ నాణ్యత. బోర్ మరియు రాడ్ వ్యాసం మాత్రమే తేడా.
షార్ట్ స్ట్రోక్, విశాలమైన బోర్. సైడ్-ఆర్మ్ టార్ప్ సిస్టమ్ల కోసం, సిలిండర్ పైవట్ ఆర్మ్పై అమర్చబడి స్ట్రోక్ అవసరం తక్కువగా ఉంటుంది, కానీ మెకానికల్ ప్రతికూలత ఎక్కువగా ఉంటుంది. ఈ సిస్టమ్లు టార్ప్ను శరీరం పైభాగంలో ఒక కోణంలో లాగుతాయి, కాబట్టి సిలిండర్ ఒక సైడ్-లోడ్ కాంపోనెంట్ను చూస్తుంది, అది స్ట్రెయిట్-లైన్ రోలర్ సిస్టమ్ చేయదు.
14 MPa వద్ద పుష్ ఫోర్స్: దాదాపు 4,450 lbs (19.8 kN). అదనపు బోర్ కోణీయ లోడ్ను భర్తీ చేస్తుంది.
| పరామితి | HR4752 | HR4719 | HR4520 |
|---|---|---|---|
| బోర్ వ్యాసం | 2.00" (50.8 మిమీ) | 1.50" (38.1 మిమీ) | 2.50" (63.5 మిమీ) |
| రాడ్ వ్యాసం | 1.25" (31.75 మిమీ) | 1.00" (25.4 మిమీ) | 1.25" (31.75 మిమీ) |
| స్ట్రోక్ పొడవు | 36" (914 మిమీ) | 36" (914 మిమీ) | 16" (406 మిమీ) |
| ఉపసంహరించబడిన పొడవు | 41.5" (1054 మిమీ) | 41.5" (1054 మిమీ) | 21.5" (546 మిమీ) |
| పని ఒత్తిడి | 14 MPa (2030 PSI) | 14 MPa (2030 PSI) | 14 MPa (2030 PSI) |
| గరిష్ట ఒత్తిడి | 18 MPa (2610 PSI) | 18 MPa (2610 PSI) | 18 MPa (2610 PSI) |
| పుష్ ఫోర్స్ @ 14 MPa | 2,850 పౌండ్లు (12.7 kN) | 1,600 పౌండ్లు (7.1 kN) | 4,450 పౌండ్లు (19.8 kN) |
| పుల్ ఫోర్స్ @ 14 MPa | 1,740 పౌండ్లు (7.7 kN) | 890 పౌండ్లు (4.0 kN) | 3,220 పౌండ్లు (14.3 kN) |
| పోర్ట్ పరిమాణం | SAE #4 (7/16-20 UNF) | SAE #4 (7/16-20 UNF) | SAE #4 (7/16-20 UNF) |
| సిలిండర్ బారెల్ | Q355JR (దిగుబడి 355 MPa) | Q355JR (దిగుబడి 355 MPa) | Q355JR (దిగుబడి 355 MPa) |
| పిస్టన్ రాడ్ | AISI-1045, QPQ నైట్రైడెడ్ | AISI-1045, QPQ నైట్రైడెడ్ | AISI-1045, QPQ నైట్రైడెడ్ |
| రాడ్ ఉపరితల కాఠిన్యం | 600-700 HV (QPQ సమ్మేళనం) | 600-700 HV (QPQ సమ్మేళనం) | 600-700 HV (QPQ సమ్మేళనం) |
| ఇండక్షన్ గట్టిపడే లోతు | 1.5-2.0 మి.మీ | 1.5-2.0 మి.మీ | 1.5-2.0 మి.మీ |
| గైడ్ స్లీవ్ | సాగే ఇనుము QT500-7 | సాగే ఇనుము QT500-7 | సాగే ఇనుము QT500-7 |
| పిస్టన్ | సాగే ఇనుము QT500-7 | సాగే ఇనుము QT500-7 | సాగే ఇనుము QT500-7 |
| సీల్ రకం | పాలియురేతేన్ U-కప్ + వైపర్ | పాలియురేతేన్ U-కప్ + వైపర్ | పాలియురేతేన్ U-కప్ + వైపర్ |
| రాడ్ వైపర్ | డబుల్-లిప్ పాలియురేతేన్ | డబుల్-లిప్ పాలియురేతేన్ | డబుల్-లిప్ పాలియురేతేన్ |
| ఆపరేటింగ్ టెంప్ | -30°C నుండి +90°C వరకు | -30°C నుండి +90°C వరకు | -30°C నుండి +90°C వరకు |
| మౌంటు | క్లెవిస్ / క్రాస్-ట్యూబ్ (రెండు చివరలు) | క్లెవిస్ / క్రాస్-ట్యూబ్ (రెండు చివరలు) | క్లెవిస్ / క్రాస్-ట్యూబ్ (రెండు చివరలు) |
| పెయింట్ చేయండి | బ్లాక్ ఎనామెల్, 60-80 μm DFT | బ్లాక్ ఎనామెల్, 60-80 μm DFT | బ్లాక్ ఎనామెల్, 60-80 μm DFT |
| బరువు | 7.2 కిలోలు (15.9 పౌండ్లు) | 5.1 కిలోలు (11.2 పౌండ్లు) | 6.8 కిలోలు (15.0 పౌండ్లు) |
మేము మా స్వంత QPQ లైన్ని అమలు చేస్తాము. రాడ్ మూడు దశల గుండా వెళుతుంది:
ASTM B117కి సాల్ట్ స్ప్రే టెస్టింగ్: QPQ-చికిత్స చేయబడిన 1045 స్టీల్ రాడ్లు 200-300 గంటల సమయంలో మొదటి ఎర్రటి తుప్పును చూపుతాయి. చికిత్స చేయని 1045: 4 గంటలలోపు ఎర్రటి తుప్పు. హార్డ్ క్రోమ్: ప్లేటర్ నాణ్యత ద్వారా విపరీతంగా మారుతుంది, కానీ సాధారణంగా తుప్పు మచ్చలు కనిపించడానికి 60-100 గంటల ముందు.
అత్యంత సాధారణ అప్లికేషన్. మునిసిపల్ వ్యర్థ ట్రక్కులు స్టాప్-స్టార్ట్ పరిస్థితుల్లో నడుస్తాయి, తరచుగా వర్షం, రోడ్డు ఉప్పు మరియు పల్లపు మట్టిలో. టార్ప్ సిలిండర్ శరీరం పైన కూర్చుని, పూర్తిగా బహిర్గతమవుతుంది. HR4752 ఇక్కడ ప్రామాణిక స్పెక్. QPQ రాడ్ తుప్పును నిర్వహిస్తుంది. Q355JR బారెల్ బిగింపు శక్తి మరియు వైబ్రేషన్ కింద ఉంచబడుతుంది.
కొన్నిసార్లు పొడవైన స్ట్రోక్ అవసరం (కస్టమ్ కాన్ఫిగరేషన్లలో 48 అంగుళాల వరకు). మేము 42" మరియు 48" స్ట్రోక్తో HR4752 వేరియంట్లను తయారు చేసాము. అదే బోర్ మరియు రాడ్. పొడవైన స్ట్రోక్కి పొడవైన బారెల్ మరియు పొడవైన రాడ్ అవసరం, కాబట్టి ఉపసంహరించబడిన పొడవు తదనుగుణంగా పెరుగుతుంది. మేము స్ట్రోక్తో సంబంధం లేకుండా Ra ≤ 0.4 μm ID ముగింపుతో ఖచ్చితత్వంతో కూడిన ట్యూబ్ని ఉపయోగిస్తాము.
ధాన్యం ట్రైలర్లు రవాణా సమయంలో లోడ్లను కవర్ చేయడానికి టార్ప్ సిస్టమ్లను ఉపయోగిస్తాయి. వాతావరణం మురికి, తడి కాదు, కానీ ధాన్యం దుమ్ము రాపిడి ఉంది. 600-700 HV వద్ద QPQ రాడ్ ఉపరితలం క్రోమ్ (సాధారణంగా 800-1000 HV కానీ పెళుసుగా ఉండే ఇంటర్ఫేస్తో) కంటే మెరుగైన రాపిడి దుస్తులను నిరోధిస్తుంది. మేము 2020 నుండి గ్రెయిన్ ట్రైలర్ ఆపరేటర్ల నుండి జీరో రాడ్ వేర్ ఫిర్యాదులను కలిగి ఉన్నాము.
ఈ ట్రక్కులు మల్చ్, కంకర, ఇసుకను లాగుతాయి. టార్ప్ గజిబిజిగా ఉంటుంది. రాడ్ వైపర్ సీల్ రక్షణ యొక్క మొదటి లైన్. మేము డబుల్-లిప్ పాలియురేతేన్ వైపర్ని నిర్దేశిస్తాము - బయటి పెదవి చెత్తను స్క్రాప్ చేస్తుంది, లోపలి పెదవి ఆయిల్ ఫిల్మ్ను కలిగి ఉంటుంది. వైపర్ రీప్లేస్మెంట్ పిక్ టూల్తో దాదాపు 10 నిమిషాలు పడుతుంది. ప్రతి 5,000 సైకిళ్లకు వైపర్ని మార్చాలని మేము సిఫార్సు చేస్తున్నాము.
మౌంటు విషయాలు. 2 డిగ్రీలు తప్పుగా అమర్చబడిన టార్ప్ సిలిండర్ పుష్ ఫోర్స్లో దాదాపు 3.5% రాడ్ను సైడ్-లోడ్ చేస్తుంది. HR4752 పూర్తి లోడ్లో, అంటే రాడ్ బేరింగ్పై దాదాపు 100 పౌండ్లు లాటరల్ ఫోర్స్ ఉంటుంది. గైడ్ స్లీవ్ దానిని నిర్వహించగలదు. కానీ తప్పుగా అమర్చడం 5 డిగ్రీలు అయితే, సైడ్ లోడ్ 8.7% - సుమారు 250 పౌండ్లకు పెరుగుతుంది. గైడ్ స్లీవ్ వేర్ను 3-4x ఫాక్టర్తో వేగవంతం చేయడానికి ఇది సరిపోతుంది.
రెండు మౌంటు పాయింట్ల వద్ద గోళాకార బేరింగ్లను ఉపయోగించండి. ప్రామాణిక క్లెవిస్ పిన్స్ బాగానే ఉన్నాయి, కానీ క్లెవిస్ తిప్పడానికి స్వేచ్ఛగా ఉండాలి. పిన్ బంధిస్తే, సిలిండర్ బాడీ బెండింగ్ బీమ్ అవుతుంది. Q355JR బలంగా ఉంది కానీ ఇది సంవత్సరానికి 6,000 సార్లు వంగడానికి రూపొందించబడలేదు.
పోర్ట్ ఓరియంటేషన్: మౌంటు ప్లేన్కు సంబంధించి SAE #4 పోర్ట్లను 90° ఇంక్రిమెంట్లలో క్లాక్ చేయవచ్చు. మీరు ఆర్డర్ చేసినప్పుడు మీ గొట్టం రూటింగ్ మాకు తెలియజేయండి. మేము అసెంబ్లీ వద్ద పోర్టులను గడియారం చేస్తాము.
ప్రతి HR-సిరీస్ సిలిండర్ దీనితో రవాణా చేయబడుతుంది:
మేము హైడ్రాలిక్ అమరికలను చేర్చము. చాలా ఎక్కువ థ్రెడ్ ప్రమాణాలు — NPT, JIC, BSP, ORFS, మెట్రిక్. మీకు ఏమి కావాలో మాకు చెప్పండి మరియు మేము వాటిని ఫిట్టింగ్ ఖర్చు కంటే అదనపు ఛార్జీ లేకుండా చేర్చుతాము.
జినాన్ హుచెన్ ఇండస్ట్రియల్ కో., లిమిటెడ్. 1998లో స్థాపించబడింది. మూడు ఫ్యాక్టరీలు. 300+ మంది. ISO 9001:2015.
మేము హైడ్రాలిక్ సిలిండర్లు మరియు పవర్ యూనిట్లలో ప్రత్యేకత కలిగి ఉన్నాము. HR-సిరీస్ టార్ప్ సిలిండర్లు వ్యర్థాలను నిర్వహించే ట్రక్కుల కోసం మా హెవీ-డ్యూటీ టెలిస్కోపిక్ సిలిండర్ల మాదిరిగానే అదే ఉత్పత్తి లైన్లో నిర్మించబడ్డాయి. అదే సానపెట్టే యంత్రాలు. అదే QPQ లైన్. అదే ఒత్తిడి పరీక్ష బెంచీలు.
మీరు HCIC నుండి HR4752 సిలిండర్లను కొనుగోలు చేసినప్పుడు, మీరు 25 MPa రేట్తో 6-దశల టెలిస్కోపిక్ సిలిండర్లను నిర్మించే కంపెనీ ద్వారా తయారు చేయబడిన సిలిండర్లను పొందుతారు. సిలిండర్ చిన్నదిగా ఉన్నందున నాణ్యత వ్యవస్థ మారదు.
ఎగుమతి అనుభవం: 50+ దేశాలు. మేము US, కెనడా, ఆస్ట్రేలియా, జర్మనీ, UK, UAE మరియు బ్రెజిల్తో సహా ప్రతి ప్రధాన మార్కెట్కు రవాణా చేసాము. వ్రాతపని మాకు తెలుసు - మూలం యొక్క సర్టిఫికెట్లు, ఫారం E, ఫారం F, ప్యాకింగ్ జాబితాలు, లేడింగ్ బిల్లులు. ఇది ఇంట్లోనే నిర్వహించబడుతుంది.
