ఉత్పత్తి వివరణ

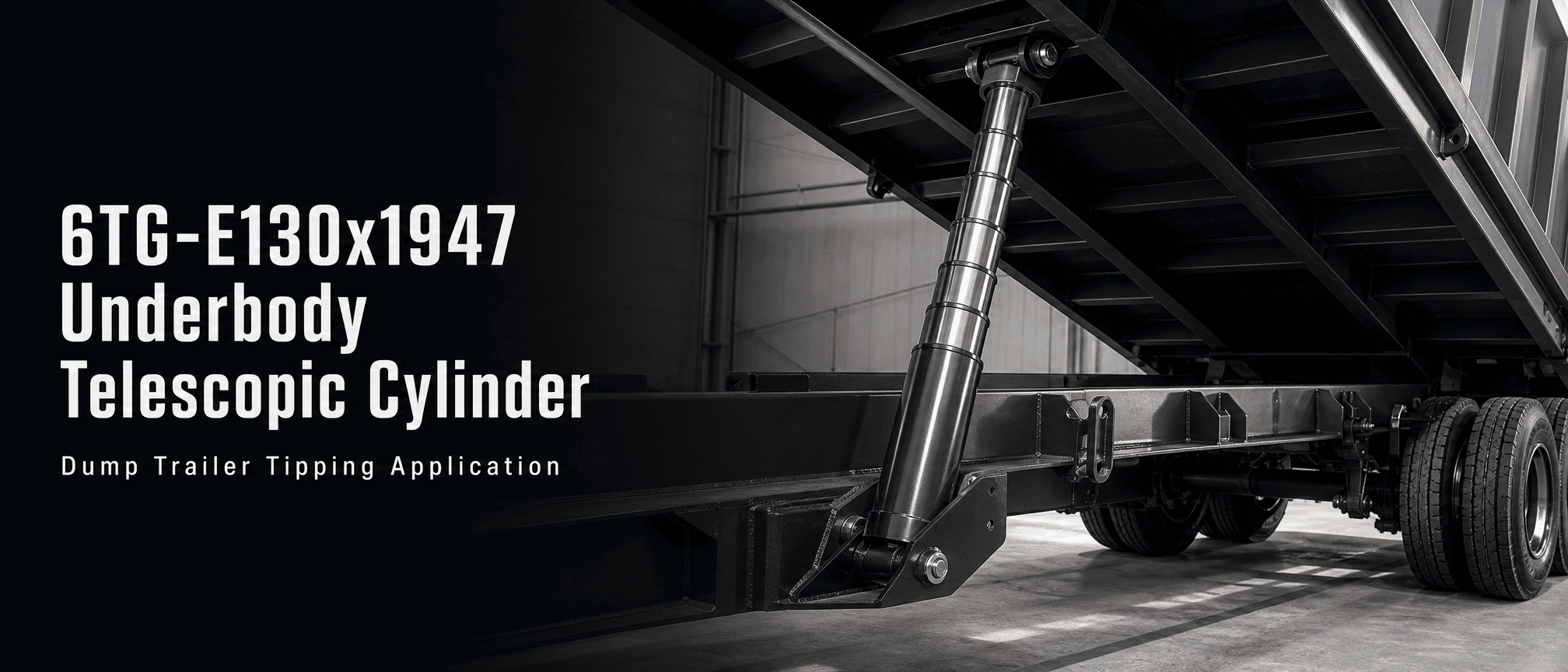

6TG-E130x1947 అనేది డంప్ ట్రైలర్‌ల కోసం ఆరు-దశల అండర్‌బాడీ టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్. ఇది 1,947 mm స్ట్రోక్, లిస్టెడ్ వర్కింగ్ వాల్యూమ్ 14 L, గరిష్ట పని ఒత్తిడి 180 బార్ మరియు 11-18 టన్నుల టిప్పింగ్ కెపాసిటీ పరిధిని కలిగి ఉంది. దీని కేటలాగ్ కొలతలు A 543 mm, B 216 mm, C 327 mm, D 132 mm మరియు E 92 mm, జాబితా చేయబడిన ద్రవ్యరాశి 53 కిలోలు.

సిలిండర్ సైడ్-డంప్ మరియు త్రీ-వే డంప్ ట్రైలర్ అప్లికేషన్‌లతో సహా లైట్-డ్యూటీ డంప్ పరికరాల కోసం HCIC యొక్క అండర్ బాడీ పరిధికి చెందినది. ట్రెయిలర్ ఫ్రేమ్, కీలు జ్యామితి, లోడ్ పాత్, ఆయిల్ సర్క్యూట్ మరియు అందుబాటులో ఉన్న మౌంటు స్పేస్‌కు వ్యతిరేకంగా తుది ఇన్‌స్టాలేషన్‌ను ఇప్పటికీ తనిఖీ చేయాలి.

telescopic hydraulic cylinders

I. 6TG-E130x1947 ఏమి చేయడానికి రూపొందించబడింది

అండర్‌బాడీ టెలిస్కోపిక్ సిలిండర్ ఒక పొడవాటి సిలిండర్ కంటే ఉపసంహరించబడిన ప్యాకేజీని చిన్నదిగా ఉంచుతూ సుదీర్ఘంగా పని చేసే స్ట్రోక్‌ను సృష్టించడానికి అనేక సమూహ దశలను ఉపయోగిస్తుంది. సిలిండర్ తప్పనిసరిగా డంప్ బాడీకి సరిపోయేలా మరియు టిప్పింగ్ కోసం తగినంత కదలికను అందించే చోట ఆ లేఅవుట్ ఉపయోగపడుతుంది.

6TG-E130x1947 అండర్‌బాడీ టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్ ఆరు దశలను ఉపయోగిస్తుంది. హైడ్రాలిక్ ఆయిల్ సిలిండర్‌లోకి ప్రవేశించినప్పుడు, ట్రైనింగ్ కదలికను ఉత్పత్తి చేయడానికి దశలు క్రమంలో విస్తరించాయి. ఉపసంహరణ సమయంలో, దశలు సమూహ అసెంబ్లీకి తిరిగి వస్తాయి. వాస్తవ క్రమం మరియు లోడ్ ప్రవర్తన సిలిండర్ డిజైన్, చమురు సరఫరా, మౌంటు జ్యామితి మరియు ట్రైలర్ నిర్మాణంపై ఆధారపడి ఉంటుంది.

ఇది స్ట్రోక్ పొడవు ఆధారంగా మాత్రమే యూనివర్సల్ రీప్లేస్‌మెంట్ కాదు. క్లోజ్డ్ ఇన్‌స్టాలేషన్ కొలతలు, పిన్ లేదా కంటి అమరిక, టిప్పింగ్ యాంగిల్, బాడీ వెయిట్ మరియు ఛాసిస్ మౌంటు పాయింట్‌లను ప్రత్యామ్నాయం చేయడానికి ముందు తప్పక తనిఖీ చేయాలి.

II. 6TG-E130x1947 కోసం కేటలాగ్ స్పెసిఫికేషన్

telescopic hydraulic cylinders

అంశం	కేటలాగ్ స్పెసిఫికేషన్
మోడల్	6TG-E130x1947
ఉత్పత్తి రకం	అండర్ బాడీ టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్
దశల సంఖ్య	6
స్ట్రోక్	1,947 మి.మీ
జాబితా చేయబడిన పొడిగింపు చిత్రం	53
పని వాల్యూమ్	14 ఎల్
మాస్	53 కిలోలు
గరిష్ట పని ఒత్తిడి	180 బార్
టిప్పింగ్ సామర్థ్యం పరిధి	11-18 టన్నులు
పరిమాణం A	543 మి.మీ
పరిమాణం B	216 మి.మీ
పరిమాణం C	327 మి.మీ
పరిమాణం డి	132 మి.మీ
పరిమాణం E	92 మి.మీ

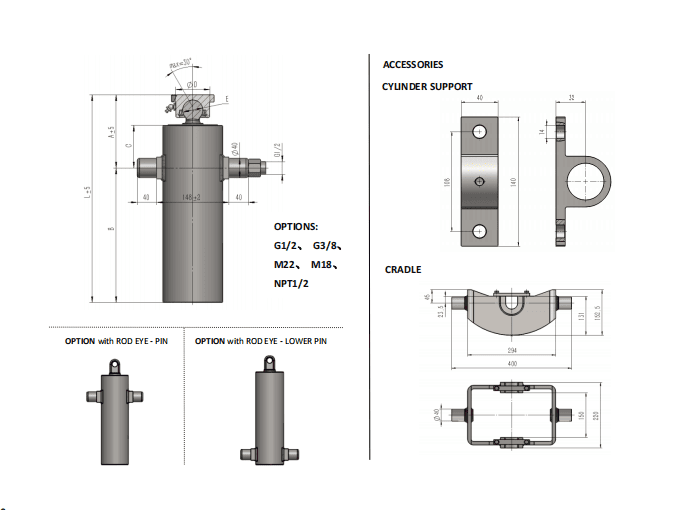

కేటలాగ్ బాల్ మరియు ఐ వెర్షన్‌లు, మౌంటు బ్రాకెట్‌లు మరియు సపోర్ట్‌లు మరియు అనేక పోర్ట్ ఎంపికలతో అండర్‌బాడీ పరిధిని కూడా జాబితా చేస్తుంది. కొటేషన్ కోసం ఖచ్చితమైన కనెక్షన్ మరియు మౌంటు కాన్ఫిగరేషన్ అవసరమైన డ్రాయింగ్ మరియు ట్రైలర్ లేఅవుట్‌కు వ్యతిరేకంగా నిర్ధారించబడాలి.

III. ప్రధాన కొలతలు అర్థం చేసుకోవడం

కేటలాగ్ ఉత్పత్తి డేటాపై కొలతలు A నుండి E వరకు గుర్తిస్తుంది. ఈ కొలతలు ఇన్‌స్టాలేషన్ సూచనలు, పరస్పరం మార్చుకోగల విలువలు కాదు. రీప్లేస్‌మెంట్ సిలిండర్ తప్పనిసరిగా ట్రెయిలర్ యొక్క అసలు పిన్-సెంటర్, బ్రాకెట్, క్లియరెన్స్ మరియు బాడీ జ్యామితికి సరిపోలాలి.

ఆచరణాత్మక సమీక్ష పోల్చాలి:

- ఉపసంహరించుకున్నప్పుడు డంప్ బాడీ కింద అందుబాటులో ఉన్న స్థలం

- సిలిండర్ యొక్క పని స్థానం మరియు పొడిగింపు మార్గం

- రెండు చివర్లలో పిన్ లేదా కంటి అమరిక

- చట్రం, శరీరం, ఇరుసులు, గొట్టాలు మరియు ఇతర భాగాల నుండి క్లియరెన్స్

- అవసరమైన టిప్పింగ్ కోణం మరియు సిలిండర్ పూర్తి పొడిగింపును చేరుకునే స్థానం

- శరీర కీలు స్థానం మరియు లోడ్ బదిలీ దిశ

1,947 mm స్ట్రోక్ ఫిట్‌లో ఒక భాగం మాత్రమే. అదే స్ట్రోక్ ఉన్న సిలిండర్ దాని క్లోజ్డ్ పొడవు, మౌంటు ఎత్తు లేదా కనెక్షన్ జ్యామితి భిన్నంగా ఉంటే ఇప్పటికీ సరిపోదు.

IV. ఆరు-దశల టెలిస్కోపిక్ నిర్మాణం

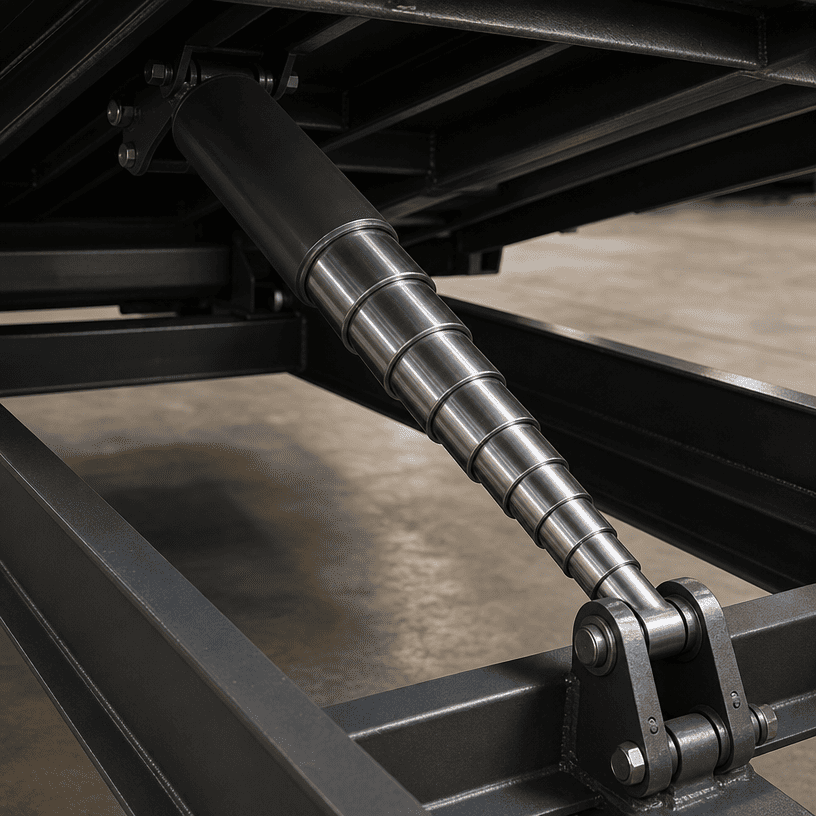

ఆరు-దశల నిర్మాణం 6TG-E130x1947 కాంపాక్ట్ అండర్‌బాడీ అమరిక నుండి లాంగ్ స్ట్రోక్‌ను అందించడానికి అనుమతిస్తుంది. సమూహ బారెల్ విభాగాలు పొడిగింపు పనిని పంచుకుంటాయి, కాబట్టి ప్రతి దశ మరియు దాని సీలింగ్ ఇంటర్‌ఫేస్ సరైన క్రమంలో పని చేయాలి.

telescopic hydraulic cylinder

టెలిస్కోపిక్ సిలిండర్‌లకు కూడా అమరికపై జాగ్రత్తగా శ్రద్ధ అవసరం. వక్రీకరించిన ఫ్రేమ్ ద్వారా సృష్టించబడిన సైడ్ లోడ్‌లను మోయడానికి దశలను బలవంతం చేయకుండా మౌంటు బ్రాకెట్‌లు సిలిండర్‌ను ఉద్దేశించిన మార్గం ద్వారా మార్గనిర్దేశం చేయాలి. సిలిండర్ ఒక శక్తి-ఉత్పత్తి భాగం; ఇది కీలు లేదా చట్రం అమరిక సమస్యను సరిచేయడానికి ఉపయోగించరాదు.

బ్రాకెట్‌లు మరియు సపోర్ట్‌లతో అందుబాటులో ఉన్న అండర్‌బాడీ పరిధిని కేటలాగ్ వివరిస్తుంది. OEM ఇన్‌స్టాలేషన్ కోసం, బ్రాకెట్ డిజైన్, పిన్ అలైన్‌మెంట్ మరియు క్రెడిల్ అమరికను వేర్వేరు అనంతర ఆలోచనలుగా పరిగణించకుండా సిలిండర్‌తో కలిసి సమీక్షించాలి.

V. ప్రెజర్, కెపాసిటీ మరియు అప్లికేషన్ పరిమితులు

కేటలాగ్ 6TG-E130x1947 కోసం గరిష్టంగా 180 బార్‌ల పని ఒత్తిడిని మరియు 11-18 టన్నుల టిప్పింగ్ సామర్థ్యం పరిధిని జాబితా చేస్తుంది. ఈ గణాంకాలు తప్పనిసరిగా ఉద్దేశించిన పరికరాల కాన్ఫిగరేషన్‌లో చదవాలి. వారు మొత్తం ట్రైలర్ యొక్క పేలోడ్ రేటింగ్‌ను ఏర్పాటు చేయలేదు.

అసలు టిప్పింగ్ పనితీరు శరీర బరువు, పేలోడ్ పంపిణీ, కీలు రాపిడి, సిలిండర్ కోణం, మౌంటు స్థానం, హైడ్రాలిక్ ప్రవాహం, ఒత్తిడి నష్టాలు మరియు నిర్మాణ బలంపై ఆధారపడి ఉంటుంది. పూర్తి లోడ్ మార్గం మరియు సురక్షితమైన ఆపరేటింగ్ పరిస్థితులను తనిఖీ చేయడానికి ట్రైలర్ తయారీదారు బాధ్యత వహిస్తాడు.

180 బార్ ఫిగర్ పంప్, వాల్వ్, గొట్టాలు, ఫిట్టింగ్‌లు మరియు మౌంటు హార్డ్‌వేర్‌తో కూడా సరిపోలాలి. సిస్టమ్ దాని అత్యల్ప-రేటెడ్ కాంపోనెంట్ యొక్క అనుమతించబడిన రేటింగ్ కంటే ఎక్కువగా ఆపరేట్ చేయకూడదు.

VI. కేటలాగ్ నుండి సీలింగ్ మరియు ఉపరితల సమాచారం

HCIC యొక్క అండర్‌బాడీ సిలిండర్ వివరణ ఈ శ్రేణిలో ఉపయోగించే సీల్స్ శాశ్వత వైకల్యాన్ని నిరోధించడానికి మరియు ధరించడానికి మరియు -40°C నుండి +100°C వరకు ఉష్ణోగ్రత పరిధిలో పనిచేయడానికి ఉద్దేశించబడింది. దశలు హార్డ్ క్రోమింగ్‌ని ఉపయోగిస్తాయని మరియు సాధారణ అండర్‌బాడీ ఫీచర్ వివరణలో గరిష్టంగా 200 బార్‌ల పని ఒత్తిడి కోసం శ్రేణి రూపొందించబడిందని కూడా కేటలాగ్ పేర్కొంది.

నిర్దిష్ట 6TG-E130x1947 పట్టిక వరుస కోసం, జాబితా చేయబడిన గరిష్ట పని ఒత్తిడి 180 బార్. ఈ ఉత్పత్తి కథనం మరియు కొటేషన్ కోసం మోడల్-నిర్దిష్ట పట్టిక విలువను ఉపయోగించాలి. మోడల్ జాబితా చేయబడిన విలువను భర్తీ చేయడానికి విస్తృత శ్రేణి ప్రకటనను ఉపయోగించకూడదు.

కేటలాగ్ 6TG-E130x1947ని డంప్ పరికరాల కోసం అండర్‌బాడీ ఉత్పత్తిగా అందిస్తుంది. ఇది ఈ నిర్దిష్ట మోడల్ కోసం పూర్తి సీల్ సమ్మేళనం, ఉపరితల మందం, చక్రం-జీవనం లేదా వివరణాత్మక నిర్వహణ విరామం అందించదు. ఆపరేటింగ్ మాధ్యమం, వాతావరణం మరియు విధి చక్రం తెలిసినప్పుడు ఆ వివరాలను నిర్ధారించాలి.

VII. ఆర్డర్ చేయడానికి ముందు ఇన్‌స్టాలేషన్ తనిఖీలు

6TG-E130x1947ని భర్తీ చేసే లేదా పేర్కొనే కొనుగోలుదారు కింది సమాచారాన్ని సిద్ధం చేయాలి:

small trailer hydraulic cylinders

1. ప్రస్తుత సిలిండర్ మోడల్ మరియు గుర్తింపు ప్లేట్ అందుబాటులో ఉంటే

2. ఉపసంహరణ మరియు పొడిగించిన స్థానాల్లో పిన్-సెంటర్ లేదా ఐ-సెంటర్ కొలతలు

3. అవసరమైన స్ట్రోక్ మరియు టిప్పింగ్ కోణం

4. శరీర పొడవు, ఖాళీ బరువు మరియు ఉద్దేశించిన పేలోడ్ పరిధిని డంప్ చేయండి

5. కీలు స్థానం మరియు మౌంటు బ్రాకెట్ డ్రాయింగ్

6. పంపు ప్రవాహం, సిస్టమ్ ఒత్తిడి మరియు వాల్వ్ రకం

7. గొట్టం కనెక్షన్ మరియు పోర్ట్ అవసరాలు

8. శరీరం క్రింద మరియు చట్రం చుట్టూ అందుబాటులో ఉన్న స్థలం

9. ఆపరేటింగ్ ఉష్ణోగ్రత మరియు నీరు, దుమ్ము లేదా రహదారి కాలుష్యం ఆశించిన బహిర్గతం

10. బ్రాకెట్‌లు, మద్దతులు, ఊయల లేదా పూర్తి ఇన్‌స్టాలేషన్ కిట్ అవసరమా

క్లియర్ ఇన్‌స్టాలేషన్ సమాచారం సరైన స్ట్రోక్‌ని కలిగి ఉన్న సిలిండర్‌ను స్వీకరించే ప్రమాదాన్ని తగ్గిస్తుంది, అయితే ట్రెయిలర్‌కు సురక్షితంగా అమర్చబడదు.

VIII. అప్లికేషన్లు

కేటలాగ్ అండర్‌బాడీ టెలిస్కోపిక్ శ్రేణిని లైట్-డ్యూటీ డంప్ పరికరాలు, సైడ్-డంప్ మరియు త్రీ-వే డంప్ ట్రైలర్ అప్లికేషన్‌లతో అనుబంధిస్తుంది. 6TG-E130x1947 పరికరానికి లాంగ్ స్ట్రోక్ అవసరమయ్యే చోట పరిగణించబడుతుంది మరియు ఆరు-దశల డిజైన్ అందుబాటులో ఉన్న అండర్ బాడీ స్థలానికి సరిపోతుంది.

అప్లికేషన్ ఆమోదం పూర్తి మెకానికల్ మరియు హైడ్రాలిక్ సమీక్ష ఆధారంగా ఉండాలి. ఉత్పత్తి వివరణ మాత్రమే నిర్దిష్ట ట్రైలర్ మోడల్, పేలోడ్ లేదా టిప్పింగ్ యాంగిల్‌కు అనుకూలతను నిర్ధారించదు.

IX. తరచుగా అడిగే ప్రశ్నలు

6TG‑E130x1947 ఎన్ని దశలను కలిగి ఉంది?

HCIC-2026 కేటలాగ్ 6TG‑E130x1947ని ఆరు-దశల సిలిండర్‌గా జాబితా చేస్తుంది.

లిస్టెడ్ స్ట్రోక్ అంటే ఏమిటి?

కేటలాగ్ 1,947 mm స్ట్రోక్‌ను జాబితా చేస్తుంది.

ఈ మోడల్ కోసం ఏ ఒత్తిడి జాబితా చేయబడింది?

మోడల్ టేబుల్ గరిష్టంగా 180 బార్ యొక్క పని ఒత్తిడిని జాబితా చేస్తుంది.

ఏ టిప్పింగ్ సామర్థ్యం పరిధి చూపబడింది?

కేటలాగ్ 11-18 టన్నుల టిప్పింగ్ సామర్థ్య పరిధిని జాబితా చేస్తుంది.

ఇది ఏదైనా సిలిండర్‌ను 1,947 mm స్ట్రోక్‌తో భర్తీ చేయగలదా?

సంఖ్య. మౌంటు కొలతలు, కీలు జ్యామితి, బ్రాకెట్ సమలేఖనం, ఒత్తిడి, ప్రవాహం మరియు పూర్తి లోడ్ మార్గాన్ని భర్తీ చేయడానికి ముందు తప్పనిసరిగా తనిఖీ చేయాలి.

బ్రాకెట్లు మరియు మద్దతులు అందుబాటులో ఉన్నాయా?

సాధారణ అండర్‌బాడీ ఉత్పత్తి వివరణ బ్రాకెట్‌లు మరియు సపోర్ట్‌లు పరిధిలో అందుబాటులో ఉన్నాయని పేర్కొంది. 6TG‑E130x1947 యొక్క ఖచ్చితమైన అవసరం కొటేషన్‌లో నిర్ధారించబడాలి.

X. 6TG-E130x1947 ఫిట్‌మెంట్ సమీక్షను అభ్యర్థించండి

6TG-E130x1947 అండర్‌బాడీ టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్ ఆరు-దశల నిర్మాణాన్ని 1,947 mm స్ట్రోక్ మరియు ట్రైలర్ ఇంటిగ్రేషన్ కోసం కేటలాగ్-లిస్టెడ్ కొలతలతో మిళితం చేస్తుంది. సాంకేతికంగా ఉపయోగకరమైన కొటేషన్‌ను అభ్యర్థించడానికి, ఇప్పటికే ఉన్న సిలిండర్ వివరాలు, మౌంటు డ్రాయింగ్, టిప్పింగ్ యాంగిల్, పంప్ డేటా మరియు ఆపరేటింగ్ పరిస్థితులను HCICకి పంపండి.

HCIC అప్పుడు స్ట్రోక్ పొడవుపై మాత్రమే ఆధారపడకుండా అసలు అండర్‌బాడీ ఇన్‌స్టాలేషన్‌కు వ్యతిరేకంగా మోడల్‌ను తనిఖీ చేయవచ్చు.

XI. HCIC గురించి

Jinan Huachen Industrial Co., Ltd. 1998లో స్థాపించబడింది. HCIC-2026 కేటలాగ్ HCICని రవాణా పరికరాలు, నిర్మాణ యంత్రాలు మరియు ఇతర పారిశ్రామిక అనువర్తనాల కోసం హైడ్రాలిక్ సిలిండర్లు మరియు పవర్ యూనిట్లపై దృష్టి సారించిన తయారీదారుగా వివరిస్తుంది.
