3TG-E90x1199 అనేది 1,199 మిమీ స్ట్రోక్, 220 బార్ గరిష్ట పని ఒత్తిడి మరియు 5–14 టన్నుల కేటలాగ్ టిప్పింగ్ రేంజ్తో కూడిన మూడు-దశల అండర్బాడీ టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్.
Number of stages:
3 దశలుWorking volume:
6.2లీMaximum working pressure:
220 బార్3TG-E90x1199 అనేది HCIC-2026 కేటలాగ్లో జాబితా చేయబడిన మూడు-దశల అండర్బాడీ టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్. దీని కాంపాక్ట్ అండర్బాడీ లేఅవుట్ టిప్పింగ్-సిస్టమ్ అప్లికేషన్ల కోసం ఉద్దేశించబడింది, ఇక్కడ సిలిండర్ బాడీ మరియు చట్రం క్రింద ఖాళీ స్థలంలో ఉండి సుదీర్ఘ స్ట్రోక్ను అందించాలి.
కేటలాగ్ 1,199 mm స్ట్రోక్, 35 కిలోల ద్రవ్యరాశి, 6.2 L పని వాల్యూమ్ మరియు 220 బార్ గరిష్ట పని ఒత్తిడిని జాబితా చేస్తుంది. ఇది 5–14 టన్నుల టిప్పింగ్-కెపాసిటీ పరిధిని మరియు ప్రధాన L/A/B/C/D/E ఇన్స్టాలేషన్ కొలతలను కూడా అందిస్తుంది. ఈ విలువలు ప్రారంభ ఫిట్మెంట్ చర్చకు మద్దతు ఇస్తాయి; అవి పూర్తి ట్రైలర్ గణనను భర్తీ చేయవు.
| పరామితి | కేటలాగ్ విలువ |
|---|---|
| మోడల్ | 3TG-E90x1199 |
| దశల సంఖ్య | 3 |
| స్ట్రోక్ | 1,199 మి.మీ |
| మాస్ | 35 కిలోలు |
| పని వాల్యూమ్ | 6.2 ఎల్ |
| గరిష్ట పని ఒత్తిడి |
220 బార్ |
| కేటలాగ్ టిప్పింగ్-సామర్థ్య పరిధి | 5-14 టన్ను |
| పరిమాణం L | 598 మి.మీ |
| పరిమాణం A | 160 మి.మీ |
| పరిమాణం B | 438 మి.మీ |
| పరిమాణం C | 108 మి.మీ |
| పరిమాణం డి | 92 మి.మీ |
| పరిమాణం E | 58 మి.మీ |
ఎగువ స్పెసిఫికేషన్ విలువలు సరఫరా చేయబడిన HCIC-2026 కేటలాగ్లోని అండర్బాడీ టెలిస్కోపిక్ సిలిండర్ టేబుల్ నుండి లిప్యంతరీకరించబడ్డాయి. కేటలాగ్ యొక్క 5–14 టన్నుల ఫిగర్ అనేది అప్లికేషన్ పరిధి, ప్రతి డంప్ ట్రైలర్కి సార్వత్రిక పేలోడ్ ఆమోదం కాదు.
మూడు-దశల అండర్ బాడీ నిర్మాణం
3TG-E90x1199 మూడు టెలిస్కోపిక్ దశలను ఉపయోగిస్తుంది. ఉపసంహరించుకున్నప్పుడు, సమూహ దశలు సిలిండర్ ప్యాకేజీని అండర్బాడీ ఇన్స్టాలేషన్ ప్రాంతంలో ఉంచడంలో సహాయపడతాయి. పొడిగింపు సమయంలో, దశలు పూర్తి పని నిడివిని క్లోజ్డ్ పొజిషన్లో ఉండాల్సిన అవసరం లేకుండా టిప్పింగ్ సైకిల్కు అవసరమైన కదలికను అందిస్తాయి.
స్టేజ్ అమరిక అంటే పొడిగింపు సమయంలో సిలిండర్ యొక్క శక్తి మరియు వేగం మారవచ్చు. వివిధ దశలు సక్రియంగా మారడంతో ప్రభావవంతమైన ప్రాంతం మారుతుంది, కాబట్టి ఎంపిక లోడ్, కీలు జ్యామితి, చిట్కా కోణం, పంపు ప్రవాహం మరియు వాల్వ్ సెట్టింగ్లను కలిపి పరిగణించాలి.
అండర్బాడీ ఇన్స్టాలేషన్ సిలిండర్ యొక్క క్లోజ్డ్ పొడవు కంటే ఎక్కువ ద్వారా నిర్వహించబడుతుంది. శరీరం మూసి నుండి చిట్కా స్థానానికి కదులుతున్నప్పుడు కొనుగోలుదారు క్రెడిల్ లేదా సపోర్ట్ అమరిక, పిన్ అలైన్మెంట్, ఛాసిస్ క్లియరెన్స్ మరియు సిలిండర్ యొక్క మార్గాన్ని తనిఖీ చేయాలి.
కేటలాగ్ L ను 598 mm మరియు కొలతలు A నుండి E వరకు వరుసగా 160, 438, 108, 92 మరియు 58 mmగా జాబితా చేస్తుంది. ఈ కొలతలను కస్టమర్ యొక్క ఫ్రేమ్ డ్రాయింగ్ మరియు మౌంటు అమరికతో పోల్చాలి. సిలిండర్ బ్రాకెట్ వక్రీకరణ ద్వారా బలవంతంగా స్థానానికి కాకుండా మౌంటు డిజైన్ ద్వారా సమలేఖనం చేయబడాలి.

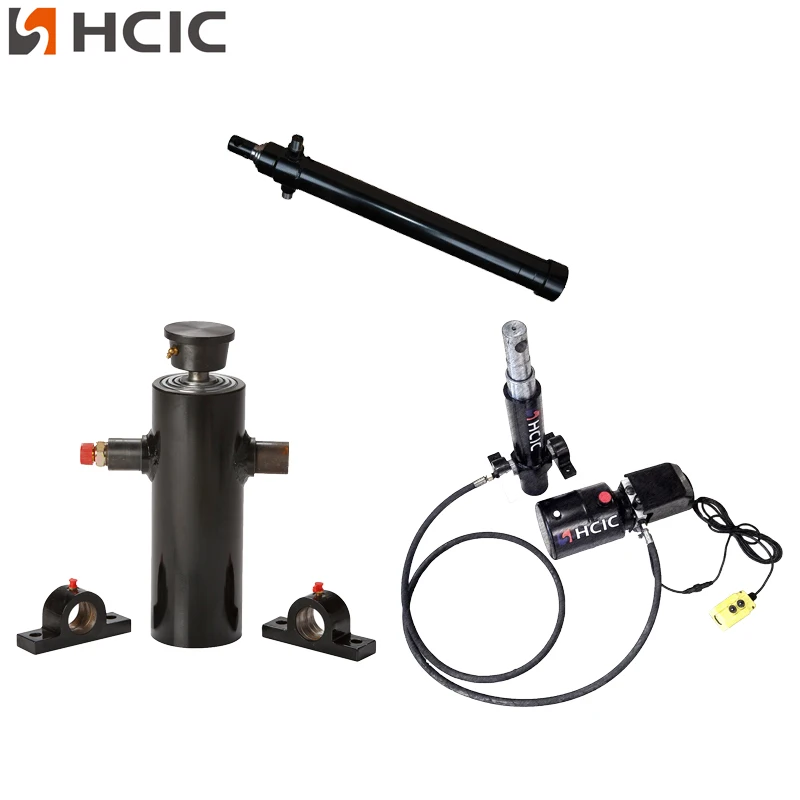

HCIC యొక్క కేటలాగ్ రాడ్-ఐ లేదా బాల్-స్టైల్ కనెక్షన్ రిఫరెన్స్లు మరియు సిలిండర్ సపోర్ట్ క్రెడిల్తో సహా అండర్బాడీ సిలిండర్ లైన్ కోసం ఉపకరణాలు మరియు మద్దతు ఎంపికలను కూడా చూపుతుంది. 3TG-E90x1199 ప్రాజెక్ట్ కోసం ఖచ్చితమైన కనెక్షన్ మరియు మద్దతు అమరికను సాధారణ కేటలాగ్ ఇలస్ట్రేషన్ నుండి ఊహించకుండా ప్రస్తుత డ్రాయింగ్ నుండి నిర్ధారించాలి.
3TG-E90x1199 గరిష్టంగా 220 బార్ల పని ఒత్తిడితో జాబితా చేయబడింది. పంప్, రిలీఫ్-వాల్వ్ సెట్టింగ్, హైడ్రాలిక్ లైన్లు, ఆయిల్ క్లీనెస్, మౌంటు స్ట్రక్చర్ మరియు పూర్తి టిప్పింగ్ లోడ్తో పాటు ఈ విలువ తప్పనిసరిగా సమీక్షించబడాలి.
కేటలాగ్ 5–14 టన్నుల టిప్పింగ్-కెపాసిటీ పరిధిని జాబితా చేస్తుంది. ఈ పరిధిని కేటలాగ్ అప్లికేషన్ సూచనగా పరిగణించాలి. వాస్తవ అనుకూలత ట్రైలర్ బాడీ, లోడ్ పంపిణీ, కీలు స్థానం, చిట్కా కోణం, చట్రం బలం, హైడ్రాలిక్ ప్రవాహం మరియు ఆపరేటింగ్ పరిస్థితులపై ఆధారపడి ఉంటుంది.
మౌంటు జ్యామితి లేదా సిస్టమ్ ప్రెజర్ తప్పుగా ఉంటే సరైన బోర్ లేదా స్ట్రోక్ ఉన్న సిలిండర్ ఇప్పటికీ తగదు. కాబట్టి సిలిండర్ను ఆర్డర్ చేయడానికి ముందు పూర్తి అప్లికేషన్ సమీక్షను పూర్తి చేయాలి.

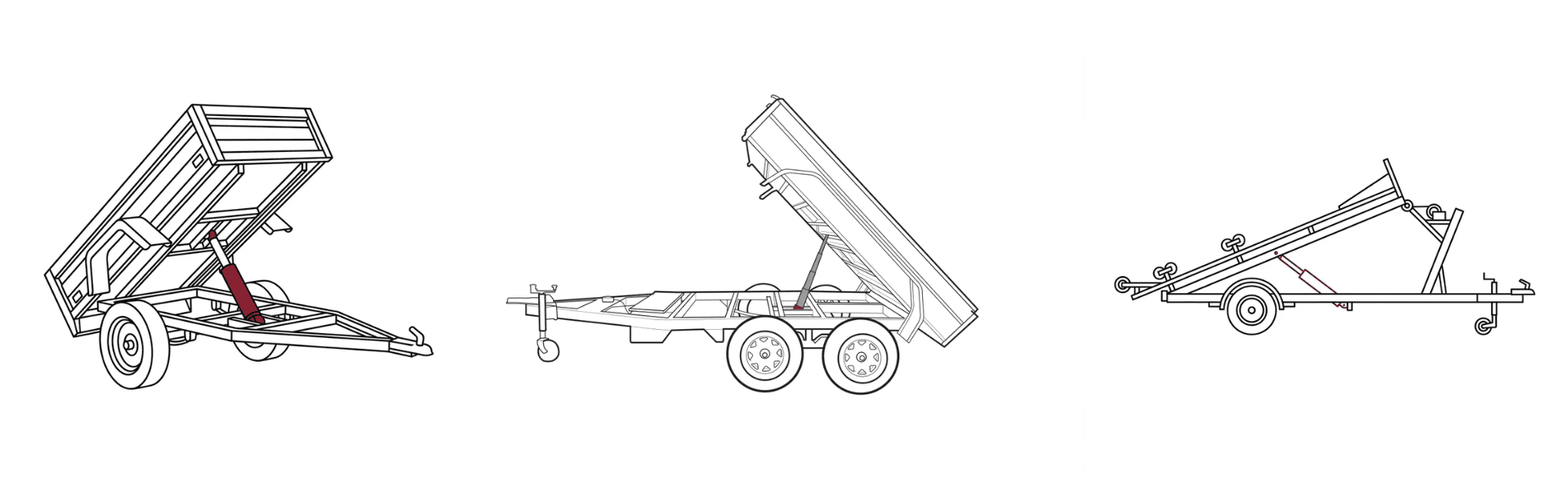

3TG-E90x1199 అనేది 1,199 mm స్ట్రోక్తో మూడు-దశల సిలిండర్ అవసరమయ్యే డంప్-ట్రయిలర్ మరియు అండర్ బాడీ టిప్పింగ్-సిస్టమ్ ప్రాజెక్ట్లకు సంబంధించినది. అందుబాటులో ఉన్న స్థలం మరియు సిస్టమ్ అవసరాలు కేటలాగ్ డేటాతో సరిపోలినప్పుడు OEM బిల్డ్లు, రీప్లేస్మెంట్ వర్క్ మరియు ట్రైలర్ రీడిజైన్ల కోసం దీనిని పరిగణించవచ్చు.
సరఫరా చేయబడిన HCIC కేటలాగ్ రెండు నుండి ఆరు దశల కాన్ఫిగరేషన్లతో అండర్బాడీ సిలిండర్ లైన్ను వివరిస్తుంది, అయితే ఈ కథనం 3TG-E90x1199 మోడల్పై మాత్రమే దృష్టి పెడుతుంది. ప్రత్యేక ఇంజినీరింగ్ సమీక్ష లేకుండా ఇతర మోడళ్లను దాని కొలతలు లేదా ఆపరేటింగ్ డేటాకు ప్రత్యామ్నాయంగా ఉపయోగించకూడదు.
3TG-E90x1199 కొటేషన్ లేదా రీప్లేస్మెంట్ అసెస్మెంట్ కోసం, పంపండి:
- ట్రైలర్ రకం మరియు శరీర కొలతలు
- అవసరమైన స్ట్రోక్ మరియు క్లోజ్డ్ ఇన్స్టాలేషన్ స్పేస్
- చట్రం, ఊయల మరియు బ్రాకెట్ డ్రాయింగ్లు
- పిన్ లేదా బాల్ కనెక్షన్ వివరాలు
- పంపు ఒత్తిడి మరియు ప్రవాహ సమాచారం
- గొట్టం మరియు పోర్ట్ అమరిక
- చిట్కా కోణం మరియు లోడ్ పంపిణీ
- ప్రస్తుత సిలిండర్ మరియు మౌంటు ప్రాంతం యొక్క ఫోటోలు
- అవసరమైన పరిమాణం మరియు భర్తీ స్థితి
ఈ వివరాలు పెద్ద బ్రాకెట్, అమరిక లేదా హైడ్రాలిక్-సిస్టమ్ సమస్య నుండి సిలిండర్ రీప్లేస్మెంట్ను వేరు చేయడంలో సహాయపడతాయి.
3TG-E90x1199 అనేది 1,199 mm స్ట్రోక్, 220 బార్ గరిష్ట పని ఒత్తిడి, 6.2 L వర్కింగ్ వాల్యూమ్ మరియు 5–14 టన్నుల కేటలాగ్ టిప్పింగ్ రేంజ్తో మూడు-దశల అండర్బాడీ టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్. దీని 598 mm L పరిమాణం మరియు జాబితా చేయబడిన A-E కొలతలు ఇన్స్టాలేషన్ ప్లానింగ్కు ఆచరణాత్మక ప్రారంభ బిందువును అందిస్తాయి.
తుది ఎంపిక అనేది స్ట్రోక్ లేదా ఒత్తిడిపై మాత్రమే కాకుండా పూర్తి ట్రైలర్ సిస్టమ్పై ఆధారపడి ఉండాలి. కొనుగోలు చేయడానికి ముందు ప్రాజెక్ట్-నిర్దిష్ట సమీక్ష కోసం అండర్బాడీ డ్రాయింగ్ మరియు హైడ్రాలిక్ డేటాను HCICకి పంపండి.
HCIC వాహనం మరియు పారిశ్రామిక అనువర్తనాల కోసం హైడ్రాలిక్ సిలిండర్లు మరియు పవర్ యూనిట్లను అభివృద్ధి చేస్తుంది మరియు తయారు చేస్తుంది. 3TG-E90x1199 ప్రాజెక్ట్ కోసం, HCIC OEM లేదా రీప్లేస్మెంట్ విచారణ కోసం డ్రాయింగ్లు, కొలిచిన కొలతలు మరియు హైడ్రాలిక్ అవసరాలను సమీక్షించగలదు.
