HCIC ఒక ప్రత్యేక వనరుని ప్రచురించిందిHCIC-310 అమెరికన్ పవర్ హాయిస్ట్, కొనుగోలుదారు సంభాషణ మధ్యలో మోడల్ యొక్క అంగుళం-ఆధారిత మౌంటు సమాచారం మరియు అప్లికేషన్ సమీక్షను ఉంచడం.
ఈ వనరు కమర్షియల్-వెహికల్ బిల్డర్లు, బాడీ తయారీదారులు, ఫ్లీట్ మెయింటెనెన్స్ టీమ్లు మరియు నార్త్ అమెరికన్ డిస్ట్రిబ్యూటర్ల కోసం ఉద్దేశించబడింది. దాని ఉపయోగకరమైన సహకారం ప్రతి వాహనానికి ఒక ఎగురవేత సరిపోతుందని వాగ్దానం కాదు. ఇది కొనుగోలుదారులకు నిర్వచించబడిన ప్రారంభ స్థానం ఇస్తుంది: ప్రచురించిన కొలతలు సమీక్షించండి, వాటిని చట్రంతో సరిపోల్చండి మరియు ప్రామాణికం కాని ఇన్స్టాలేషన్కు అవసరమైన మార్పులను గుర్తించండి.
ఇది పబ్లిక్ ప్రోడక్ట్-రిసోర్స్ అప్డేట్. ఇది పేరు పెట్టబడిన కస్టమర్ ఆర్డర్, ఫ్లీట్ కాంట్రాక్ట్, డెలివరీ ఫలితం లేదా యూనివర్సల్ ఫిట్మెంట్ ఆమోదం యొక్క ప్రకటన కాదు. తుది అనుకూలత ఇప్పటికీ వాహనం ఫ్రేమ్, లోడ్, శరీర జ్యామితి, హైడ్రాలిక్ సర్క్యూట్ మరియు ఇన్స్టాలేషన్ డ్రాయింగ్లపై ఆధారపడి ఉంటుంది.
వాణిజ్య-వాహన కొనుగోలుదారు "అమెరికన్ పవర్ హాయిస్ట్" కోసం అభ్యర్థనతో ప్రారంభించవచ్చు. కొనుగోలు ఆర్డర్ను విడుదల చేయడానికి ఆ వివరణ సరిపోదు. హాయిస్ట్ తప్పనిసరిగా నిర్దిష్ట ఫ్రేమ్కి కనెక్ట్ చేయబడాలి, నిర్వచించబడిన ట్రైనింగ్ మార్గం ద్వారా పని చేయాలి మరియు వాహనం యొక్క హైడ్రాలిక్ నియంత్రణలతో పని చేయాలి.
అదే సమస్య భర్తీ పనిలో కనిపిస్తుంది. బేస్ ఫుట్ప్రింట్, మౌంటు-హోల్ ప్యాటర్న్, ఆర్మ్ ట్రావెల్ లేదా హైడ్రాలిక్ ఇంటర్ఫేస్ భిన్నంగా ఉంటే, పాత యూనిట్ను పోలి ఉండే హాయిస్ట్ ఇప్పటికీ సమస్యను సృష్టిస్తుంది. ప్రచురించబడిన హాయిస్ట్ డేటా మరియు వాస్తవ చట్రం ఇంటర్ఫేస్ మధ్య సరైన పోలిక.
అందుకే HCIC-310 వనరు అంగుళాలలో కొలతలు అందిస్తుంది మరియు క్రమరహిత చట్రం లేఅవుట్ల కోసం ట్రైనింగ్ ఆర్మ్, బేస్ సైజ్ మరియు మౌంటు-హోల్ పొజిషన్ల సర్దుబాటు గురించి చర్చిస్తుంది. ప్రచురించిన సమాచారం కొటేషన్ కోసం అడిగే ముందు తనిఖీ చేయడానికి OEM బృందానికి నిర్దిష్టమైనదాన్ని అందిస్తుంది.

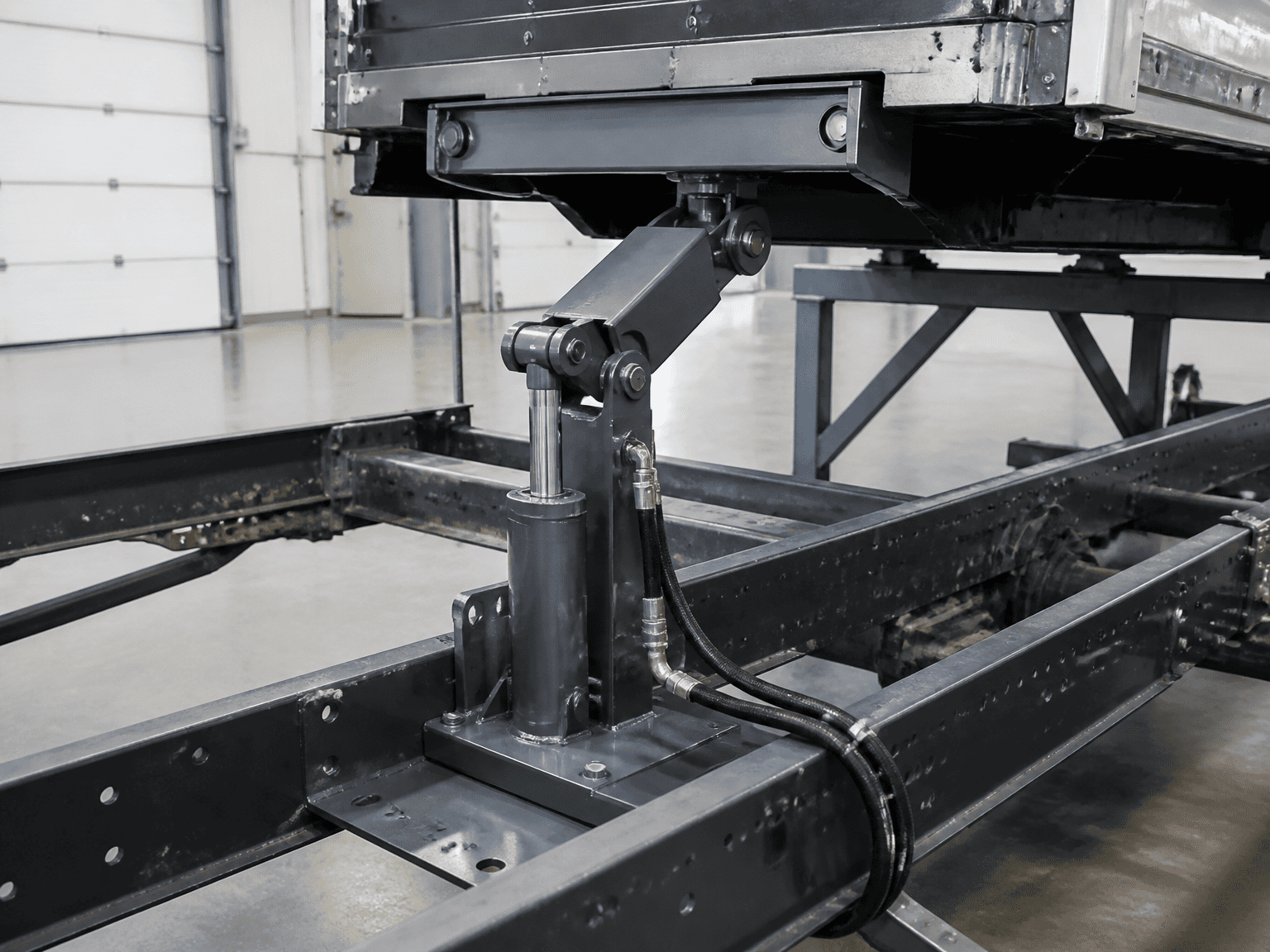

HCIC పేజీ డంప్ ట్రక్కులు, చెత్త ట్రక్కులు మరియు సవరించిన వాణిజ్య వాహనాలతో సహా అప్లికేషన్ల కోసం ఒక అమెరికన్ పవర్ హాయిస్ట్గా మోడల్ను గుర్తిస్తుంది. ఇది క్రింది సూచన కొలతలను ప్రచురిస్తుంది:
- టాప్ క్రాస్-బీమ్ పొడవు:24.00 ఇం
- ప్రధాన ట్రైనింగ్-ఆర్మ్ పొడిగించిన పొడవు:26.63 అంగుళాలు
- ప్రధాన ట్రైనింగ్-ఆర్మ్ ముడుచుకున్న పొడవు:19.63 అంగుళాలు
- బేస్ పొడవు:28.50 అంగుళాలు
- ఫ్రంట్ బేస్ వెడల్పు:14.25 అంగుళాలు
- వెనుక బేస్ వెడల్పు:5.00 ఇం
- ముందు మౌంటు మందం:4.00 ఇం
ఈ గణాంకాలను HCIC-310 సమీక్ష కోసం ప్రచురించిన సూచన డేటాగా పరిగణించాలి, ప్రస్తుత ఇన్స్టాలేషన్ డ్రాయింగ్కు ప్రత్యామ్నాయంగా కాదు. లక్ష్య వాహనంలోని చట్రం, బాడీ, కీలు అమరిక, భద్రతా క్లియరెన్స్లు మరియు హైడ్రాలిక్ కనెక్షన్లకు కొలతలు అనుకూలంగా ఉన్నాయో లేదో కొనుగోలుదారు నిర్ధారించాలి.
ప్రత్యేక ఫ్రేమ్ నిర్మాణాల కోసం మోడల్ను సర్దుబాటు చేయవచ్చని వనరు కూడా పేర్కొంది. జాబితా చేయబడిన దిశ ఆచరణాత్మకమైనది: ట్రైనింగ్-ఆర్మ్ స్ట్రోక్, బేస్ సైజు మరియు మౌంటు-హోల్ స్థానాలు వాస్తవ చట్రం అవసరానికి వ్యతిరేకంగా సమీక్షించబడతాయి. ఏదైనా మార్పు ఉత్పత్తికి ముందు ఆమోదించబడిన డ్రాయింగ్లో నిర్ధారించబడాలి.
అనేక ఉత్తర అమెరికా వాణిజ్య వాహనాలు అంగుళం-ఆధారిత కొలతలు చుట్టూ రూపొందించబడ్డాయి మరియు నిర్వహించబడతాయి. ప్రారంభ కొలతలు అంగుళాలలో ప్రదర్శించడం మొదటి చట్రం పోలిక సమయంలో తప్పించుకోదగిన మార్పిడి దశను తగ్గిస్తుంది.
అది ఇంజనీరింగ్ సమీక్ష అవసరాన్ని తీసివేయదు. ఇది మొదటి చర్చను మరింత నిర్దిష్టంగా చేస్తుంది. కొనుగోలుదారు చట్రం కొలతలను పంపవచ్చు, మౌంటు పాయింట్లను గుర్తించవచ్చు మరియు HCIC-310 సూచనకు వ్యతిరేకంగా ఇంటర్ఫేస్ను సమీక్షించమని సరఫరాదారుని అడగవచ్చు.
డంప్ ట్రక్కులు, రిఫ్యూజ్ వెహికల్స్ మరియు మోడిఫైడ్ బాడీలు వేర్వేరు ఫ్రేమ్ వెడల్పులు, బాడీ క్లియరెన్స్లు, లిఫ్టింగ్ పాత్లు మరియు హైడ్రాలిక్ నియంత్రణలను కలిగి ఉండవచ్చు. ఒక లేఅవుట్కు ఎంపిక చేసిన హాయిస్ట్ను కేవలం పేరు ఆధారంగా మరో వాహనానికి బదిలీ చేయకూడదు.
విచారణ వాహనం పనితీరు, శరీర రకం, అందుబాటులో ఉండే మౌంటు ఎన్వలప్, ట్రైనింగ్ అవసరం మరియు హైడ్రాలిక్ కనెక్షన్ని గుర్తించాలి. డ్రాయింగ్ అందుబాటులో లేనట్లయితే, కొలిచిన రిఫరెన్స్ పాయింట్లతో స్పష్టమైన ఫోటోగ్రాఫ్లు ఇప్పటికీ మొదటి సాంకేతిక సమీక్షను మెరుగుపరుస్తాయి.
HCIC వనరు మౌంటు-హోల్ పొజిషన్లు మరియు బేస్ డైమెన్షన్లతో సహా సక్రమంగా లేని చట్రం పరిస్థితుల కోసం సర్దుబాట్లను వివరిస్తుంది. OEM కొనుగోలుదారు కోసం, ముఖ్యమైన నియంత్రణ పాయింట్ డాక్యుమెంట్ రివిజన్: తుది కొలతలు, పదార్థాలు, కనెక్షన్లు మరియు తనిఖీ అవసరాలు ఆమోదించబడిన కొటేషన్ లేదా డ్రాయింగ్లో నమోదు చేయబడాలి.
అసెంబ్లీ సమయంలో శబ్ద మార్పు అనేది నమ్మదగిన ఉత్పత్తి వివరణ కాదు. ఇంజినీరింగ్ బృందం, కొనుగోలు బృందం మరియు ఫ్యాక్టరీ ఒకే ఆమోదించబడిన సమాచారం నుండి పని చేయాలి.
ఉపయోగకరమైన విచారణ ప్యాకేజీలో ఇవి ఉండాలి:
1. వాహన తయారీ, మోడల్, సంవత్సరం మరియు శరీర రకం.
2. చట్రం డ్రాయింగ్ లేదా కొలిచిన ఫ్రేమ్ కొలతలు.
3. బేస్ మరియు మౌంటు పాయింట్లతో సహా ఇప్పటికే ఉన్న హాయిస్ట్ ఫోటోగ్రాఫ్లు.
4. అవసరమైన ట్రైనింగ్ ఫంక్షన్ మరియు శరీరం లేదా కంటైనర్ జ్యామితి.
5. ఖాళీ శరీర బరువు, ఆశించిన పేలోడ్ మరియు ఆపరేటింగ్ డ్యూటీ.
6. అందుబాటులో ఉన్న బేస్ పొడవు, వెడల్పు, ఎత్తు మరియు పరిసర క్లియరెన్స్.
7. మౌంటు-హోల్ నమూనా మరియు కనెక్షన్ వివరాలు.
8. హైడ్రాలిక్ ఒత్తిడి, ప్రవాహం, పోర్ట్ లేదా గొట్టం సమాచారం మరియు నియంత్రణ అమరిక.
9. పరిమాణం, గమ్యం మరియు అభ్యర్థన OEM, భర్తీ లేదా సవరణ పని.
10. అవసరమైన డ్రాయింగ్, తనిఖీ రికార్డు, ప్యాకింగ్ సమాచారం లేదా ఇతర ఆర్డర్ పత్రాలు.

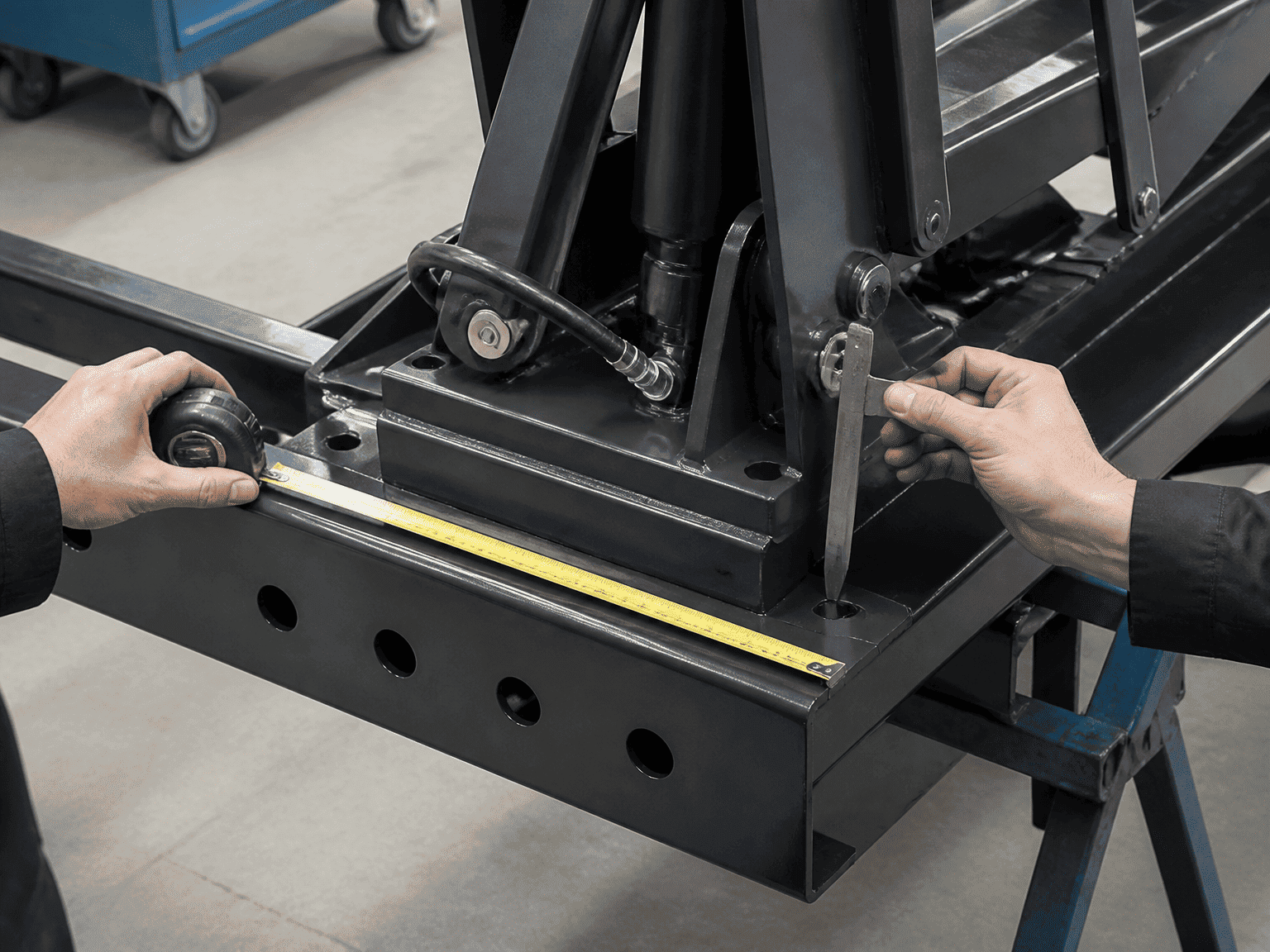

మౌంటు పాయింట్ల ప్రక్కన ఉంచబడిన టేప్ కొలత తరచుగా ఎగురవేసే ఫోటో కంటే చాలా ఉపయోగకరంగా ఉంటుంది. యూనిట్ రీప్లేస్మెంట్ అయితే, పాత పార్ట్ నంబర్, సీరియల్ సమాచారం మరియు అసలైన ఇన్స్టాలేషన్ జ్యామితికి సంబంధించిన ఏదైనా ఆధారాన్ని చేర్చండి.
ప్రచురించబడిన వనరు ప్రారంభ ఫిట్మెంట్ దశలో ఉత్తమంగా ఉపయోగించబడుతుంది:
- దశ 1 - వాహనాన్ని గుర్తించండి:డంప్, తిరస్కరణ లేదా సవరించిన వాణిజ్య-వాహన అప్లికేషన్ను నిర్వచించండి.
- దశ 2 - ఇంటర్ఫేస్ను సరిపోల్చండి:చట్రం మరియు బాడీ లేఅవుట్కు వ్యతిరేకంగా ప్రచురించబడిన HCIC-310 కొలతలు తనిఖీ చేయండి.
- దశ 3 - మినహాయింపులను గుర్తించండి:ప్రామాణికం కాని ఫ్రేమ్ వెడల్పులు, రంధ్రాల స్థానాలు, చేయి ప్రయాణం లేదా హైడ్రాలిక్ కనెక్షన్లను గుర్తించండి.
- దశ 4 - డ్రాయింగ్ను నిర్ధారించండి: తయారీ లేదా సవరణకు ముందు తుది కాన్ఫిగరేషన్ను అంగీకరించండి.
- దశ 5 - తనిఖీ మరియు డెలివరీ అవసరాలను సమీక్షించండి:ఆర్డర్ కోసం అవసరమైన పత్రాలు మరియు చెక్కులను పేర్కొనండి.
ఈ ప్రక్రియ కస్టమ్ కాన్ఫిగరేషన్ నుండి ప్రామాణిక ఫిట్మెంట్ చర్చను వేరు చేయడంలో సహాయపడుతుంది. ఇది సాధారణ సోర్సింగ్ లోపాన్ని కూడా నిరోధిస్తుంది: మెకానికల్ ఇంటర్ఫేస్ను నిర్వచించకుండా వదిలివేసేటప్పుడు కేటలాగ్ పేరు నుండి ఒక హాయిస్ట్ను ఆమోదించడం.
HCIC-310 వనరు ప్రతి ఉత్తర అమెరికా డంప్ ట్రక్ లేదా రిఫ్యూజ్ వాహనం మార్పు లేకుండా మోడల్ను అంగీకరించగలదని నిర్ధారించలేదు. ఇది చట్రం డ్రాయింగ్, ట్రైనింగ్-ఫోర్స్ రివ్యూ, హైడ్రాలిక్-సర్క్యూట్ చెక్ లేదా మెషిన్ సేఫ్టీ అసెస్మెంట్ను కూడా భర్తీ చేయదు.
ప్రచురించిన పేజీ అప్లికేషన్ మరియు డైమెన్షన్ సమాచారాన్ని కలిగి ఉంది, అయితే అసలు వాహనం కోసం తుది కాన్ఫిగరేషన్ తప్పనిసరిగా నిర్ధారించబడాలి. నిర్దిష్ట కస్టమర్, ఫ్లీట్, ఆర్డర్ వాల్యూమ్, డెలివరీ పనితీరు లేదా ఫీల్డ్ ఫలితం గురించి క్లెయిమ్లు HCIC విడిగా ఆ వివరాలను ప్రచురించే వరకు ఉత్పత్తి వనరు నుండి ఊహించకూడదు.
B2B హైడ్రాలిక్ సేకరణలో ఆ వ్యత్యాసం ముఖ్యమైనది. ఒక ఉపయోగకరమైన కంపెనీ అప్డేట్ అనేది ప్రామాణిక ఉత్పత్తి పేజీని మద్దతు లేని ప్రాజెక్ట్ కేస్ స్టడీగా మార్చకుండా కొనుగోలుదారు యొక్క తదుపరి సాంకేతిక దశను స్పష్టంగా చేస్తుంది.
