I. ది డేంజర్: "3,000 psi" సిలిండర్ 1,200 psi వద్ద విఫలమైనప్పుడు
హైడ్రాలిక్ డిజైన్‌లో ఒక సాధారణ మరియు ఖరీదైన తప్పు ఏమిటంటే సిలిండర్ పుష్ ఫోర్స్‌ను పూర్తిగా హైడ్రాలిక్ ప్రెజర్ మరియు పిస్టన్ ఏరియా ఉపయోగించి లెక్కించడం:
F = P × అపిస్టన్
ఈ సాధారణ సూత్రం ప్రకారం, 3,000 psi వద్ద 4-అంగుళాల బోర్ సిలిండర్ సుమారు 37,700 lbs (167.7 kN) థ్రస్ట్‌తో పుష్ అవుతుంది. సిలిండర్ స్ట్రోక్ 12 అంగుళాలు మాత్రమే ఉంటే, రాడ్ సులభంగా ఆ భారాన్ని నిర్వహిస్తుంది.
అయినప్పటికీ, అదే సిలిండర్‌ను 60‑అంగుళాల లేదా 80‑అంగుళాల స్ట్రోక్‌కి విస్తరించండి మరియు అదే 37,700 పౌండ్లు కంప్రెసివ్ థ్రస్ట్‌ను వర్తింపజేయడం వలన పిస్టన్ రాడ్‌ను తరచుగా టూత్‌పిక్ లాగా స్నాప్ చేస్తుంది లేదా శాశ్వతంగా వంగి ఉంటుంది-తరచుగా సిస్టమ్ ఒత్తిడి 1,500 నుండి 1,500 psiకి చేరినప్పుడు.
ఈ విపత్తు వైఫల్యం మోడ్ మెటీరియల్ తన్యత దిగుబడి వైఫల్యం కాదు; అది సాగే కాలమ్ బక్లింగ్. దీర్ఘ-స్ట్రోక్ అనువర్తనాల్లో, సన్నని పిస్టన్ రాడ్ యొక్క నిర్మాణ స్థిరత్వం బారెల్ యొక్క పీడన రేటింగ్‌ను పూర్తిగా భర్తీ చేస్తుంది.
II. యొక్క భౌతిక శాస్త్రంహైడ్రాలిక్ సిలిండర్బక్లింగ్: ఆయిలర్స్ కాలమ్ థియరీ
ఎప్పుడు ఎహైడ్రాలిక్ సిలిండర్కంప్రెసివ్ లోడ్ కింద విస్తరించి ఉంటుంది, అసెంబ్లీ పొడవైన, సన్నని నిర్మాణ నిలువు వరుస వలె ప్రవర్తిస్తుంది. పార్శ్వ అస్థిరత సంభవించే ముందు సన్నని స్తంభం నిలబెట్టుకోగల గరిష్ట సైద్ధాంతిక సంపీడన లోడ్ యూలర్ యొక్క క్రిటికల్ బక్లింగ్ ఫార్ములాచే నిర్వహించబడుతుంది:
Fcr = π² E I / Le² = π² E I / (K · L)²
ఎక్కడ:
- Fcr = క్రిటికల్ ఆయిలర్ బక్లింగ్ లోడ్ (N లేదా lbf)
- E = రాడ్ పదార్థం యొక్క స్థితిస్థాపకత యొక్క మాడ్యులస్ (సాధారణ కార్బన్/అల్లాయ్ స్టీల్ కోసం, E ≈ 200 నుండి 210 GPa లేదా 29 × 10⁶ psi)
- I = ఘన రౌండ్ రాడ్ క్రాస్-సెక్షన్ (m⁴ లేదా in⁴) జడత్వం యొక్క ప్రాంతం
- L = మౌంటు పాయింట్ల మధ్య మొత్తం పొడిగించిన సంస్థాపన దూరం (m లేదా in)
- K = సిలిండర్ మౌంటు పరిస్థితుల ఆధారంగా ప్రభావవంతమైన కాలమ్ పొడవు కారకం
- Le = K · L = ఎఫెక్టివ్ బక్లింగ్ పొడవు
III. ఘన కడ్డీల కోసం జడత్వం యొక్క క్షణం గణించడం:
వ్యాసం కలిగిన ఘన రౌండ్ పిస్టన్ రాడ్ కోసం dr:
I = π dr⁴ / 64
జడత్వం యొక్క క్షణం రాడ్ వ్యాసం (dr⁴) యొక్క నాల్గవ శక్తిపై ఆధారపడి ఉంటుందని గమనించండి. దీని అర్థం రాడ్ వ్యాసంలో స్వల్ప పెరుగుదల బక్లింగ్ నిరోధకతలో భారీ పెరుగుదలను సృష్టిస్తుంది:
- రాడ్ వ్యాసాన్ని 2.0 నుండి 2.5 in (వ్యాసంలో 25% పెరుగుదల) పెంచడం వలన బక్లింగ్ నిరోధకత 144% (2.44×) పెరుగుతుంది.
IV. సురక్షిత పని లోడ్ మరియు సిఫార్సు చేయబడిన భద్రతా కారకాలను గణించడం
ఎప్పుడూ ఆపరేట్ చేయవద్దు aహైడ్రాలిక్ సిలిండర్దాని క్లిష్టమైన బక్లింగ్ పరిమితి Fcr కి దగ్గరగా ఉంది. వాస్తవ ప్రపంచ ఆపరేషన్‌లో,హైడ్రాలిక్ సిలిండర్లుచిన్న అసాధారణతలు, చిన్న పిన్ ప్లే, యాక్సిలరేషన్ స్పైక్‌లు మరియు అనివార్యమైన సైడ్ లోడ్‌లను అనుభవించండి.
అనుమతించదగిన డిజైన్ థ్రస్ట్ ఫాలో తప్పనిసరిగా కఠినమైన భద్రతా కారకాన్ని కలిగి ఉండాలి Sf:
ఫాలో = Fcr / Sf
సిఫార్సు చేయబడిన భద్రతా కారకాల మార్గదర్శకాలు:
- స్టేషనరీ ఇండస్ట్రియల్ మెషీన్స్ (క్లీన్, గైడెడ్): కనిష్ట Sf ≥ 2.5 నుండి 3.0
- సాధారణ మొబైల్ మెషినరీ (డంప్ ట్రెయిలర్లు, లోడర్లు, వ్యర్థ పరికరాలు): కనిష్ట Sf ≥ 3.0 నుండి 3.5
- హై-రిస్క్ / పర్సనల్ లిఫ్టింగ్ (ఏరియల్ ప్లాట్‌ఫారమ్‌లు, బూమ్ ట్రక్కులు, మొబైల్ క్రేన్‌లు): కనిష్ట Sf ≥ 3.5 నుండి 4.5
V. స్లెండర్‌నెస్ రేషియో అండ్ ది ట్రాన్సిషన్ టు జాన్సన్స్ ఫార్ములా
ఆయిలర్ యొక్క సూత్రం పూర్తిగా సాగే బెండింగ్‌ని ఊహిస్తుంది మరియు సన్నని నిలువు వరుసల కోసం మాత్రమే చెల్లుబాటు అవుతుంది, ఇక్కడ సన్నని నిష్పత్తి λ నిలువు పరివర్తన థ్రెషోల్డ్ λcని మించి ఉంటుంది.
λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr
ఇక్కడ rg = √I/A = dr / 4 అనేది గైరేషన్ యొక్క వ్యాసార్థం.
సాధారణ 1045 లేదా 4140 క్రోమ్ స్టీల్ కోసం, పరివర్తన థ్రెషోల్డ్ λc ≈ 85 నుండి 105:
- ఒకవేళ λ > λc (పొడవైన సన్నని కడ్డీలు): యూలర్స్ ఫార్ములా ఉపయోగించండి (సాగే అస్థిరత ద్వారా వైఫల్యం).
- ఒకవేళ λ ≤ λc (షార్ట్-టు-మీడియం రాడ్‌లు): జాన్సన్ యొక్క పారాబొలిక్ ఫార్ములా లేదా ప్రామాణిక దిగుబడి బలం (కంప్రెసివ్ దిగుబడి లేదా అస్థిర బక్లింగ్ ద్వారా వైఫల్యం) ఉపయోగించండి.
VI. 4 బెంట్ రాడ్‌లకు కారణమయ్యే సాధారణ OEM ఇంజనీరింగ్ పర్యవేక్షణలు
-

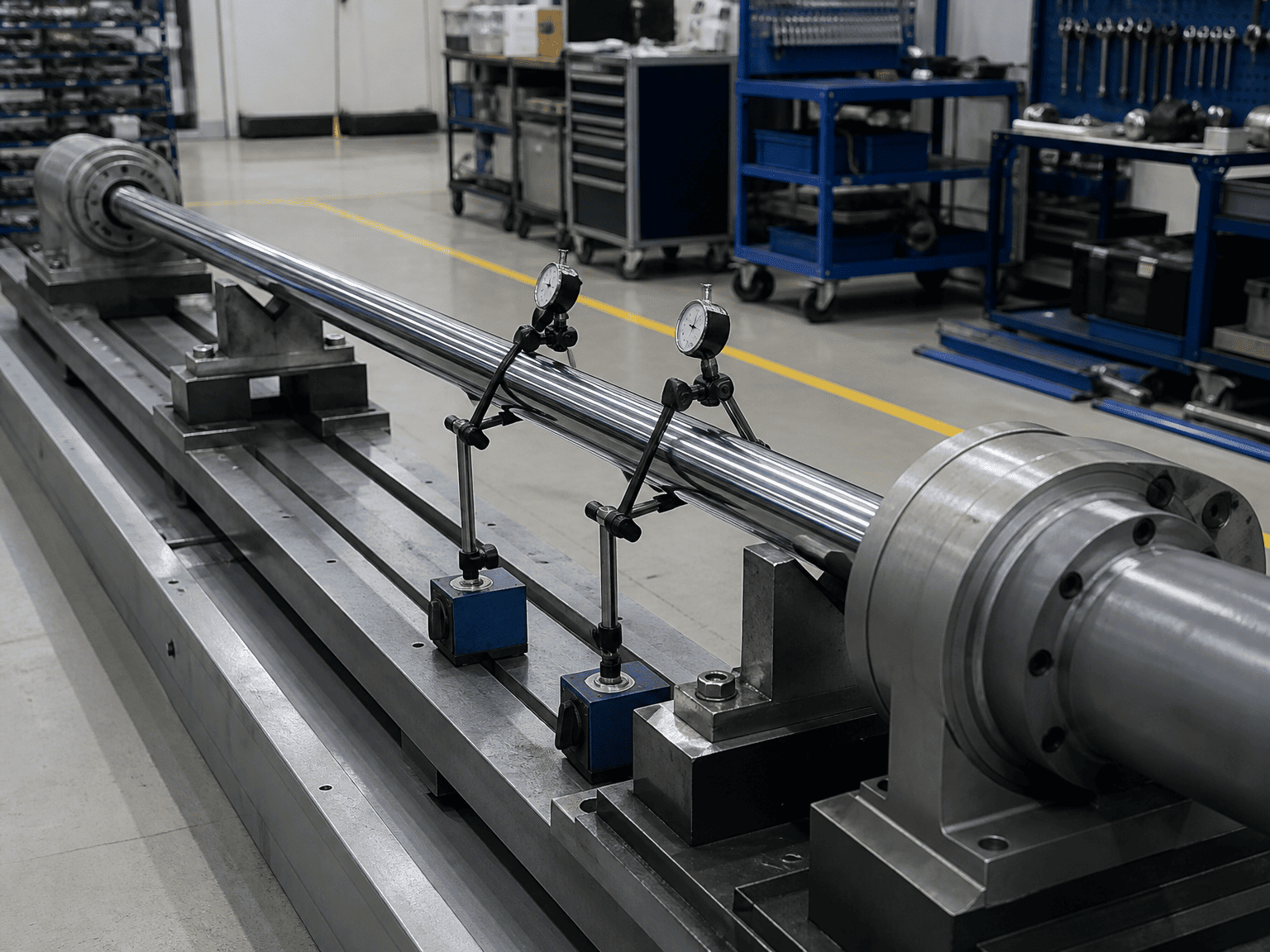

పూర్తిగా విస్తరించిన పొడవుకు బదులుగా ఉపసంహరించబడిన పొడవుతో బక్లింగ్‌ను గణించడం:L గరిష్టంగా ఉన్న చోట రాడ్ 100% స్ట్రోక్ వద్ద ఉన్నప్పుడు అత్యంత హాని కలిగించే క్షణం ఏర్పడుతుంది.
-
డెడ్ వెయిట్ కింద క్షితిజ సమాంతర సాగ్‌ని విస్మరించడం:పొడవాటి క్షితిజ సమాంతర సిలిండర్‌లపై (> 2 మీటర్ల స్ట్రోక్), భారీ క్రోమ్ రాడ్ గురుత్వాకర్షణ కింద కొద్దిగా కుంగిపోతుంది, అంతర్నిర్మిత అసాధారణ లోడింగ్‌ను సృష్టిస్తుంది, ఇది బక్లింగ్‌ను వేగవంతం చేస్తుంది.
-
పిన్ మౌంట్‌లు ఘర్షణ రహితంగా ఉన్నాయని భావించడం:కాలక్రమేణా, తుప్పు పట్టిన లేదా గ్రీజు చేయని పివోట్ పిన్‌లు సీజ్ అవుతాయి, పివట్ మౌంట్‌ను పాక్షికంగా లాక్ చేయబడిన, టార్క్-స్ట్రెస్‌డ్ జాయింట్‌గా మారుస్తుంది, ఇది బెండింగ్ క్షణాలను ప్రేరేపిస్తుంది.
-
పునరుత్పత్తి సర్క్యూట్‌లను నిర్లక్ష్యం చేయడం:అవకలన / పునరుత్పత్తి సర్క్యూట్‌లు క్యాప్ మరియు రాడ్ సైడ్‌లు రెండింటినీ పూర్తి పంపు ఒత్తిడికి గురిచేస్తాయి, స్ట్రక్చరల్ మార్జిన్‌ను తగ్గించేటప్పుడు పూర్తి కాలమ్ పుష్ ఫోర్స్‌ను నిర్వహిస్తుంది.
VII. HCICతో లాంగ్-స్ట్రోక్ సిలిండర్‌లను సైజింగ్ చేసినప్పుడు ఏమి పంపాలి
HCIC ఇంజనీర్ల నుండి పూర్తి బక్లింగ్ ధృవీకరణ మరియు FEA కాలమ్ సమీక్షను పొందడానికి, అందించండి:
- ఆపరేటింగ్ సిలిండర్ బోర్, స్ట్రోక్ మరియు గరిష్ట హైడ్రాలిక్ రిలీఫ్ ప్రెజర్
- మెషిన్ మౌంటు జ్యామితి మరియు పైవట్ బ్రాకెట్ డ్రాయింగ్ (K-కారకాన్ని నిర్ధారించడానికి)
- మౌంటింగ్ ఓరియంటేషన్ (క్షితిజ సమాంతర, నిలువుగా పైకి/క్రిందికి లేదా కోణీయ ఆర్క్)
- బాహ్య మార్గదర్శక పరిమితులు (ఉచిత అన్‌గైడెడ్ లోడ్ vs ప్రెసిషన్ లీనియర్ స్లయిడ్ పట్టాలు)
- విధి చక్రం, ఆపరేటింగ్ సైకిల్ వేగం మరియు పర్యావరణ పరిస్థితులు
VIII. హెవీ-డ్యూటీ ఇంజనీరింగ్ & కస్టమ్ సిలిండర్‌ల కోసం HCICతో భాగస్వామి
HCIC ప్రపంచవ్యాప్తంగా భారీ మొబైల్ మరియు పారిశ్రామిక పరికరాల కోసం ధృవీకరించబడిన హైడ్రాలిక్ ఇంజనీరింగ్, 3D CAD మోడలింగ్ మరియు అనుకూల సిలిండర్ తయారీని అందిస్తుంది.
