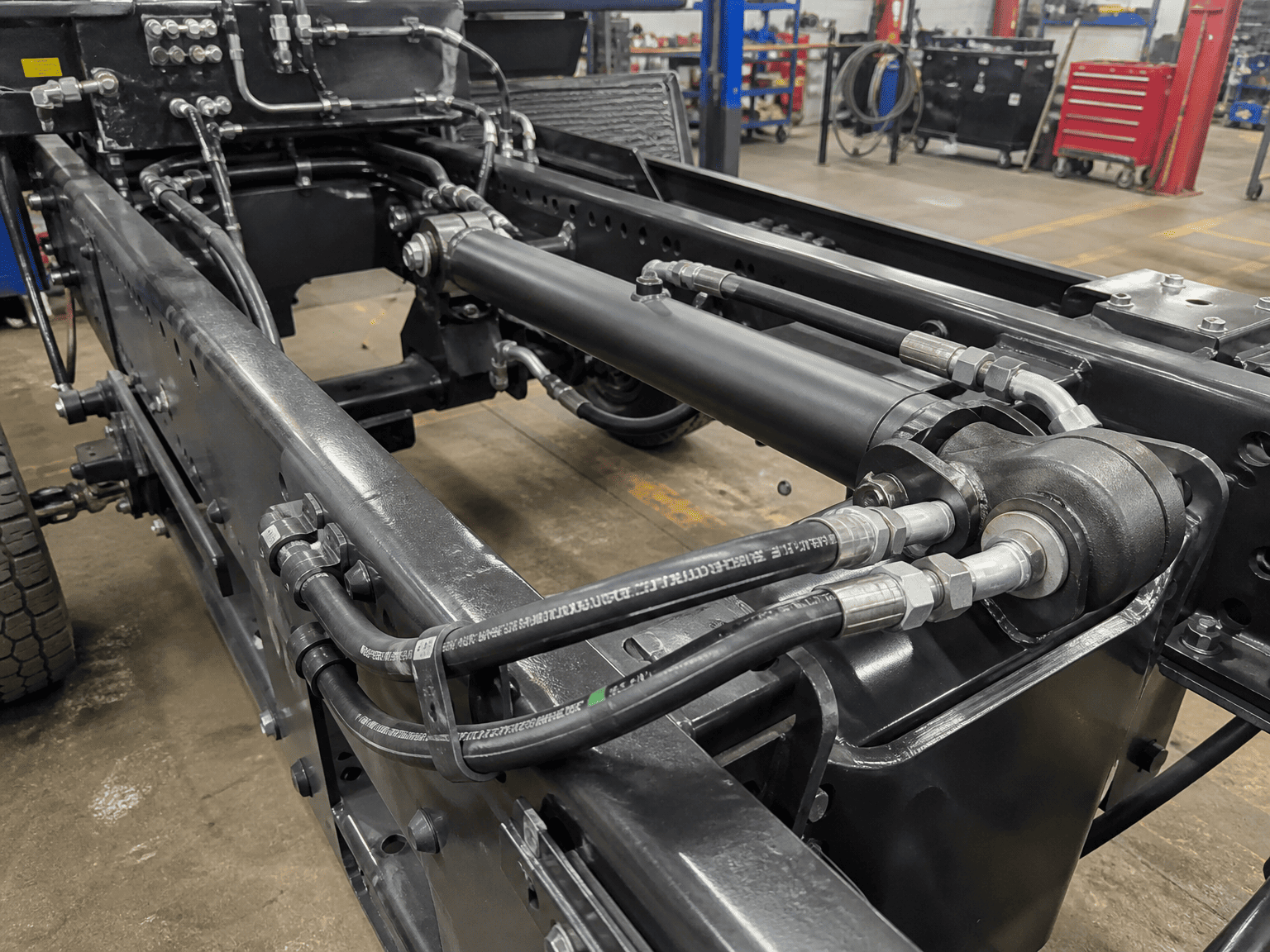

ఎప్పుడు ఎహైడ్రాలిక్ సిలిండర్దాని రూపకల్పన సైకిల్ వేగాన్ని చేరుకోవడంలో విఫలమైతే లేదా ముప్పై నిమిషాల ఆపరేషన్ తర్వాత వేడిగా నడుస్తుంది, ఇంజనీర్లు తరచుగా హైడ్రాలిక్ పంప్ లేదా డైరెక్షనల్ కంట్రోల్ వాల్వ్‌ను నిందిస్తారు. అయితే, వర్క్‌షాప్‌లో, మూల కారణం తరచుగా చాలా సరళంగా ఉంటుంది: సిలిండర్ పోర్ట్‌లు మరియు ఇంటర్‌కనెక్టింగ్ ప్లంబింగ్ అవసరమైన ఫ్లో రేట్ కోసం తీవ్రంగా తక్కువగా ఉంటాయి.
నిరోధిత పోర్ట్ ఆరిఫైస్ ద్వారా బలవంతంగా పంపబడిన ద్రవం పించ్డ్ గార్డెన్ గొట్టం ద్వారా పేలిన నీటిలా ప్రవర్తిస్తుంది. వేగం ఆకాశాన్ని తాకుతుంది, లామినార్ ప్రవాహం హింసాత్మక అల్లకల్లోలంగా కూలిపోతుంది మరియు పోర్ట్ గొంతు అంతటా భారీ పీడన చుక్కలు అభివృద్ధి చెందుతాయి. ఈ పరిమితి విలువైన హైడ్రాలిక్ హార్స్‌పవర్‌ను నేరుగా విధ్వంసక వేడిగా మారుస్తుంది, వేగవంతమైన పొడిగింపు స్ట్రోక్‌లను తగ్గిస్తుంది మరియు హై-స్పీడ్ గ్రావిటీ రిట్రాక్షన్ సమయంలో స్థానికీకరించిన పుచ్చు లేదా బ్యాక్-ప్రెజర్ సీల్ బ్లోఅవుట్‌ను కూడా ప్రేరేపిస్తుంది.
మీ పోర్ట్ పరిమాణాన్ని సరిగ్గా పొందడం అనేది టూల్ క్రిబ్‌లో జరిగే థ్రెడ్ ట్యాప్‌తో సరిపోలడం మాత్రమే కాదు. ఇది నిశ్శబ్దంగా, శక్తి-సమర్థవంతమైన మరియు లీక్-రహిత పవర్ డెలివరీని నిర్ధారించడానికి ప్రతి ఆపరేటింగ్ లైన్‌లో ద్రవ వేగాన్ని సమతుల్యం చేయడం అవసరం.
ద్రవ వేగం చమురు సమాంతర స్ట్రీమ్‌లైన్‌లలో (లామినార్ ఫ్లో) సజావుగా ప్రవహిస్తుందా లేదా అధిక రాపిడి నిరోధకతతో (కల్లోలమైన ప్రవాహం) హింసాత్మకంగా తిరుగుతుందా అని నిర్దేశిస్తుంది. పారిశ్రామిక మరియు మొబైల్ పరికరాల బిల్డర్లు వివిధ సర్క్యూట్ శాఖలలో ఖచ్చితమైన వేగ మార్గదర్శకాలను అనుసరిస్తారు:
| సర్క్యూట్ బ్రాంచ్ / లైన్ రకం | సిఫార్సు చేయబడిన వేగం (మీ/సె) | సిఫార్సు చేయబడిన వేగం (ft/s) |
|---|---|---|
| పంప్ సక్షన్ లైన్స్ | 0.5 నుండి 1.2 మీ/సె | 2.0 నుండి 4.0 అడుగులు/సె |
| రిటర్న్ లైన్స్ (తక్కువ పీడనం) | 1.5 నుండి 2.5 మీ/సె | 5.0 నుండి 8.0 అడుగులు/సె |
| నిరంతర పీడన రేఖలు | 3.0 నుండి 5.0 మీ/సె | 10.0 నుండి 16.0 అడుగులు/సె |
| అడపాదడపా హై-ఫ్లో లైన్లు | 6.0 మీ/సె వరకు | 20.0 అడుగులు/సె వరకు (షార్ట్ డ్యూటీ) |
| సిలిండర్ పోర్ట్ గొంతులు | 3.5 నుండి 5.5 మీ/సె | 12.0 నుండి 18.0 అడుగులు/సె |
లోసింగిల్-రాడ్ డబుల్-యాక్టింగ్ సిలిండర్లు, ఉపసంహరణ ప్రవాహం సమయంలో టోపీ ముగింపు నుండి నిష్క్రమించే చమురు ప్రాంతం నిష్పత్తి (తరచుగా 1.5:1 నుండి 2:1) ద్వారా గుణించబడుతుంది. ఒక పంప్ 30 GPMని రాడ్ కేవిటీలోకి పంపితే, **45 నుండి 60 GPM క్యాప్-ఎండ్ పోర్ట్ నుండి బయటకు వస్తుంది. క్యాప్ పోర్ట్ 30 GPM సరఫరా రేటుకు మాత్రమే పరిమాణంలో ఉంటే, రిటర్న్ లైన్ వేగాలు 25 ft/s కంటే ఎక్కువగా ఉండవచ్చు, ఇది ఉపసంహరణ స్ట్రోక్‌తో పోరాడి మొత్తం సిస్టమ్‌ను వేడెక్కించే భారీ బ్యాక్ ప్రెజర్‌ని సృష్టిస్తుంది.
పోర్ట్‌లోకి ప్రవేశించడం లేదా నిష్క్రమించడం తక్షణ గరిష్ట ప్రవాహం ఆధారంగా కనీస సిఫార్సు చేయబడిన సిలిండర్ పోర్ట్ పరిమాణాన్ని ఎంచుకోవడానికి క్రింది శీఘ్ర సూచన చార్ట్‌ని ఉపయోగించండి:
| ఫ్లో రేట్ (GPM) | ఫ్లో రేట్ (లీ/నిమి) | SAE స్ట్రెయిట్ థ్రెడ్ఓ-రింగ్ బాస్ (ORB) | SAE 4-బోల్ట్ ఫ్లాంజ్(కోడ్ 61 / కోడ్ 62) |
|---|---|---|---|
| 1 నుండి 5 GPM | 4 నుండి 19 ఎల్/నిమి | SAE #4 (7/16-20) | వర్తించదు |
| 5 నుండి 12 GPM | 19 నుండి 45 ఎల్/నిమి | SAE #6 (9/16-18) | వర్తించదు |
| 12 నుండి 22 GPM | 45 నుండి 83 L/నిమి | SAE #8 (3/4-16) | 1/2" కోడ్ 61 ఫ్లాంజ్ |
| 22 నుండి 38 GPM | 83 నుండి 144 ఎల్/నిమి | SAE #10 (7/8-14) | 3/4" కోడ్ 61 ఫ్లాంజ్ |
| 38 నుండి 55 GPM | 144 నుండి 208 L/min | SAE #12 (1-1/16-12) | 1" కోడ్ 61 ఫ్లాంజ్ |
| 55 నుండి 90 GPM | 208 నుండి 340 L/min | SAE #16 (1-5/16-12) | 1-1/4" కోడ్ 61/62 |
| 90 నుండి 150 GPM | 340 నుండి 568 L/min | SAE #20 (1-5/8-12) | 1-1/2" కోడ్ 61/62 |
| 150+ GPM | 568+ L/min | కస్టమ్ మానిఫోల్డ్ బ్లాక్ | 2" నుండి 3" కోడ్ 62 |

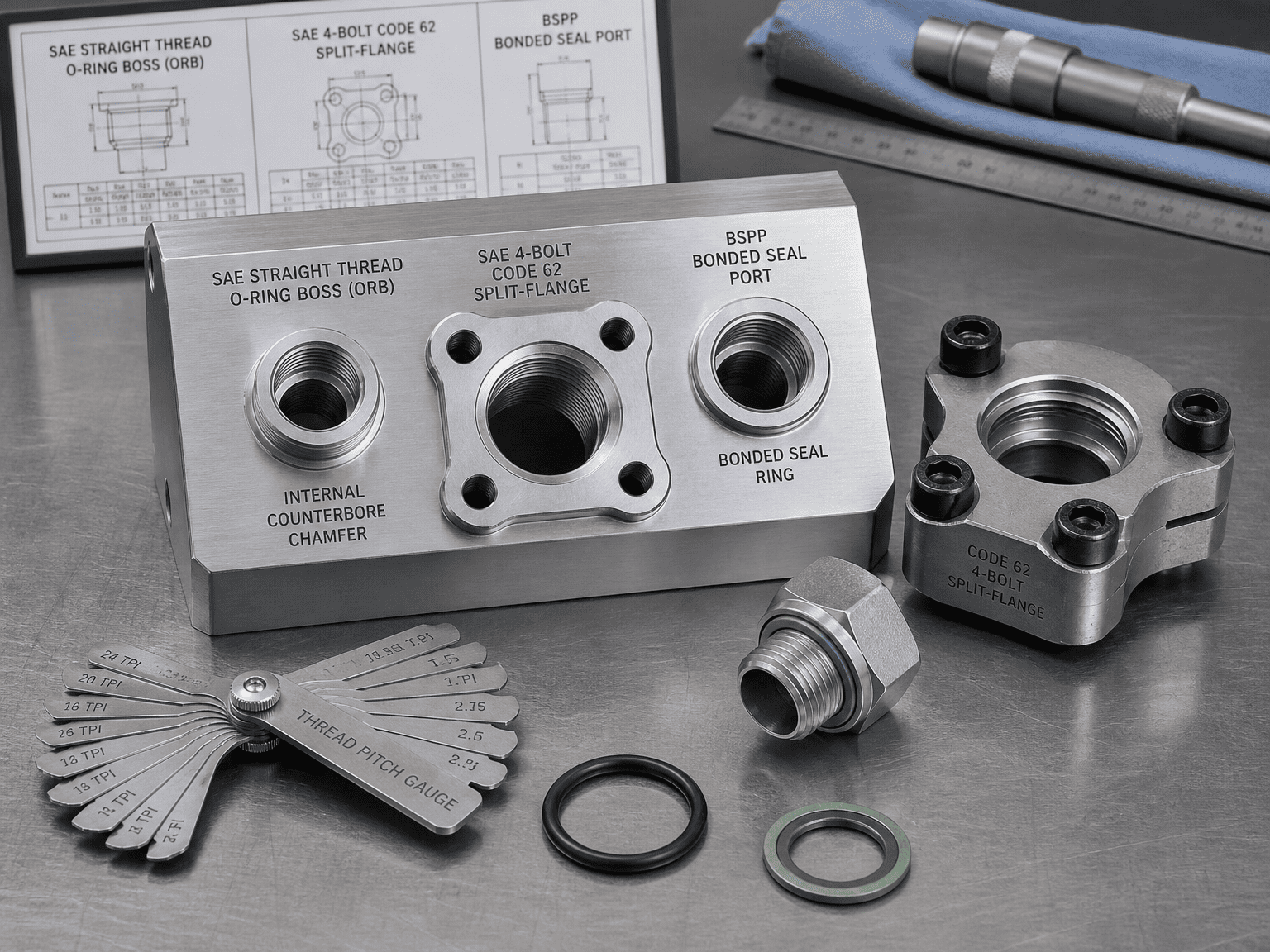

[SAE ORB (O-రింగ్ బాస్)] ===> జీరో-లీక్ రేడియల్ ఎలాస్టోమెరిక్ సీల్; 5,000 psi వరకు ప్రాధాన్యత ఇవ్వబడుతుంది
[ SAE 4-బోల్ట్ ఫ్లాంజ్] ===> హెవీ షాక్ & వైబ్రేషన్ రెసిస్టెంట్; >1" హై-ఫ్లో పోర్ట్‌లకు ఉత్తమమైనది
[BSPP (G-థ్రెడ్)] ===> బాండెడ్ సీల్ రింగ్ ఫ్లాట్ ఫేస్; N. అమెరికా వెలుపల ప్రపంచ ISO ప్రమాణం
[ NPTF (టాపర్డ్ పైప్)] ===> మెటల్-టు-మెటల్ వెడ్జింగ్; ఒత్తిడి పగుళ్లు మరియు అధిక పీడన లీక్‌లకు అవకాశం ఉంది
ఇది ఎలా ముద్రిస్తుంది: స్ట్రెయిట్ UN/UNF సమాంతర థ్రెడ్‌లు యాంత్రిక బిగింపు శక్తిని అందిస్తాయి, అయితే అంతర్గత మెషిన్డ్ కౌంటర్‌బోర్ చాంఫర్‌లో ఎలాస్టోమెరిక్ O-రింగ్ సీట్లు ఉంటాయి.
OEMలు దీన్ని ఎందుకు ఇష్టపడతాయి: ఇది పగుళ్లను అతిగా బిగించే ప్రమాదాన్ని తొలగిస్తుంది, లాక్‌నట్‌లతో సర్దుబాటు చేయగల 90-డిగ్రీ మోచేతి ధోరణిని అనుమతిస్తుంది మరియు ఏడ్వకుండా 5,000 psi (345 బార్) వరకు ఒత్తిడిని విశ్వసనీయంగా ఉంచుతుంది.
ఇది ఎలా ముద్రిస్తుంది: భారీ స్ప్లిట్-ఫ్లాంజ్ లేదా క్యాప్టివ్ ఫ్లాంజ్ నేరుగా ముఖం O-రింగ్‌ను కలిగి ఉన్న ఫ్లాట్ ఫ్లాంజ్ హెడ్‌ను బిగిస్తుందిహైడ్రాలిక్ సిలిండర్నాలుగు హై-టెన్సైల్ గ్రేడ్ 8 బోల్ట్‌లతో కూడిన శరీరం.
ఉత్తమ అప్లికేషన్‌లు: భారీ మైనింగ్ ఎక్స్‌కవేటర్‌లు, లార్జ్-టన్నేజీ స్క్రాప్ బేలర్‌లు మరియు మొబైల్ క్రేన్‌లపై పోర్ట్ పరిమాణాలు 1-అంగుళాల మరియు అంతకంటే ఎక్కువ అవసరం. ఇది తీవ్రమైన మెకానికల్ లైన్ పల్సింగ్‌ను తట్టుకుంటుంది మరియు రెంచ్ స్వింగ్ జోక్యం లేకుండా కాంపాక్ట్ లైన్ హుక్‌అప్‌లను అనుమతిస్తుంది.
ఇది ఎలా ముద్రిస్తుంది: ఎలాస్టోమెరిక్ బాండెడ్ సీల్ రింగ్ (డౌటీ వాషర్)తో సమాంతర థ్రెడ్‌లు లేదా స్పాట్-ఫేస్డ్ ఫ్లాట్ ఉపరితలంపై ఉంచబడిన O-రింగ్.
ఉత్తమ అప్లికేషన్‌లు: యూరోపియన్, ఆసియా మరియు ఎగుమతి వాణిజ్య పరికరాల కోసం ఆధిపత్య అంతర్జాతీయ ప్రమాణం, SAE ORBకి సమానమైన విశ్వసనీయమైన జీరో-లీక్ సీలింగ్‌ను అందిస్తోంది.
ఫెయిల్యూర్ మోడ్: టేపర్డ్ పైప్ థ్రెడ్‌లు థ్రెడ్ పార్శ్వం వెంట మెటల్ డిఫార్మేషన్‌పై ఆధారపడతాయి. థర్మల్ విస్తరణ, ఒత్తిడి పెరుగుదల మరియు కంపనం కింద, పైప్ డోప్ కొట్టుకుపోతుంది, దీని వలన లీకేజీలు ఏర్పడతాయి. అతిగా బిగించబడిన టేపర్డ్ ఫిట్టింగ్‌లు పోర్ట్ బాస్‌ను బయటికి వెడ్జ్ చేస్తాయి, తరచుగా వెల్డెడ్ సిలిండర్ ఎండ్ క్యాప్‌లను విభజిస్తాయి.
మీ పోర్ట్ థ్రెడ్ పరిమాణం ఫ్లో చార్ట్‌తో సరిపోలినప్పటికీ, అంతర్గత జ్యామితి లోపాలు మీ సిలిండర్‌ను థ్రోటిల్ చేయగలవు:
ఈ గైడ్‌లోని వేగం మరియు పోర్ట్ సైజింగ్ సిఫార్సులు పరిశ్రమ-ప్రామాణిక ఇంజనీరింగ్ ఉత్తమ పద్ధతులను సూచిస్తాయి. హై-ఫ్రీక్వెన్సీ సర్వో సైక్లింగ్, వాటర్-గ్లైకాల్ ఫ్లూయిడ్స్ లేదా తీవ్రమైన డ్యూటీ సైకిల్స్‌తో కూడిన అప్లికేషన్‌ల కోసం, పూర్తి కంప్యూటేషనల్ ఫ్లూయిడ్ డైనమిక్స్ (CFD) మరియు మానిఫోల్డ్ ఆప్టిమైజేషన్ కోసం HCIC ఇంజనీరింగ్ నిపుణులను సంప్రదించండి.
HCIC ఇంజనీర్లు అధిక-పనితీరు గల కస్టమ్ హైడ్రాలిక్ సిలిండర్లు, ఇంటిగ్రేటెడ్ మానిఫోల్డ్ బ్లాక్‌లు మరియు ప్రపంచవ్యాప్తంగా మొబైల్ మరియు పారిశ్రామిక పరికరాల బిల్డర్‌ల కోసం హైడ్రాలిక్ పవర్ యూనిట్‌లు.
