లో ఒత్తిడి తీవ్రతరంహైడ్రాలిక్ సిలిండర్లుఅనేది సర్క్యూట్-డిజైన్ సమస్య, ఇది సాధారణ ఆపరేషన్ సమయంలో కనిపించకుండా ఉంటుంది మరియు ఛాంబర్ బ్లాక్ అయినప్పుడు, వాల్వ్ మూసుకుపోయినప్పుడు, చమురు ఉష్ణోగ్రత మారినప్పుడు లేదా లోడ్ ఊహించని దిశలో కదలికను బలవంతం చేసినప్పుడు మాత్రమే కనిపిస్తుంది.
ప్రాథమిక కారణం సింగిల్-రాడ్ పిస్టన్ యొక్క రెండు వైపులా అసమాన ప్రాంతం. చమురు ఒక వైపు చిక్కుకున్నప్పుడు మరియు మరొక వైపు ఒత్తిడి లేదా బలవంతంగా తరలించబడినప్పుడు, పిస్టన్ హైడ్రాలిక్ ఇంటెన్సిఫైయర్‌గా పనిచేస్తుంది. బ్లాక్ చేయబడిన చాంబర్లో ఫలితంగా వచ్చే ఒత్తిడి పంపు ద్వారా సరఫరా చేయబడిన ఒత్తిడి కంటే ఎక్కువగా ఉండవచ్చు.
థర్మల్ లాకింగ్ అనేది సంబంధిత రిస్క్. మూసివేసిన కవాటాల మధ్య చమురు చిక్కుకుపోయి, సిలిండర్ ఉష్ణోగ్రత పెరిగితే, ద్రవం దాదాపు స్థిర పరిమాణంలో విస్తరిస్తుంది. పంప్ రన్ కానప్పటికీ ఒత్తిడి పెరుగుదల సీల్స్, ఫిట్టింగ్‌లు, వాల్వ్‌లు, గొట్టాలు మరియు సిలిండర్ భాగాలపై పని చేయవచ్చు.
OEM కొనుగోలుదారుల కోసం, ప్రధాన ప్రశ్న "సిలిండర్ పని ఒత్తిడి ఏమిటి?" మాత్రమే కాదు. ఇది కూడా "సర్క్యూట్ బ్లాక్ చేయబడినప్పుడు, వేడి చేయబడినప్పుడు, తగ్గించబడినప్పుడు, ఆపివేయబడినప్పుడు లేదా వెనుకకు నడిచినప్పుడు సిలిండర్ ఏ ఒత్తిడిని చూడగలదు?"

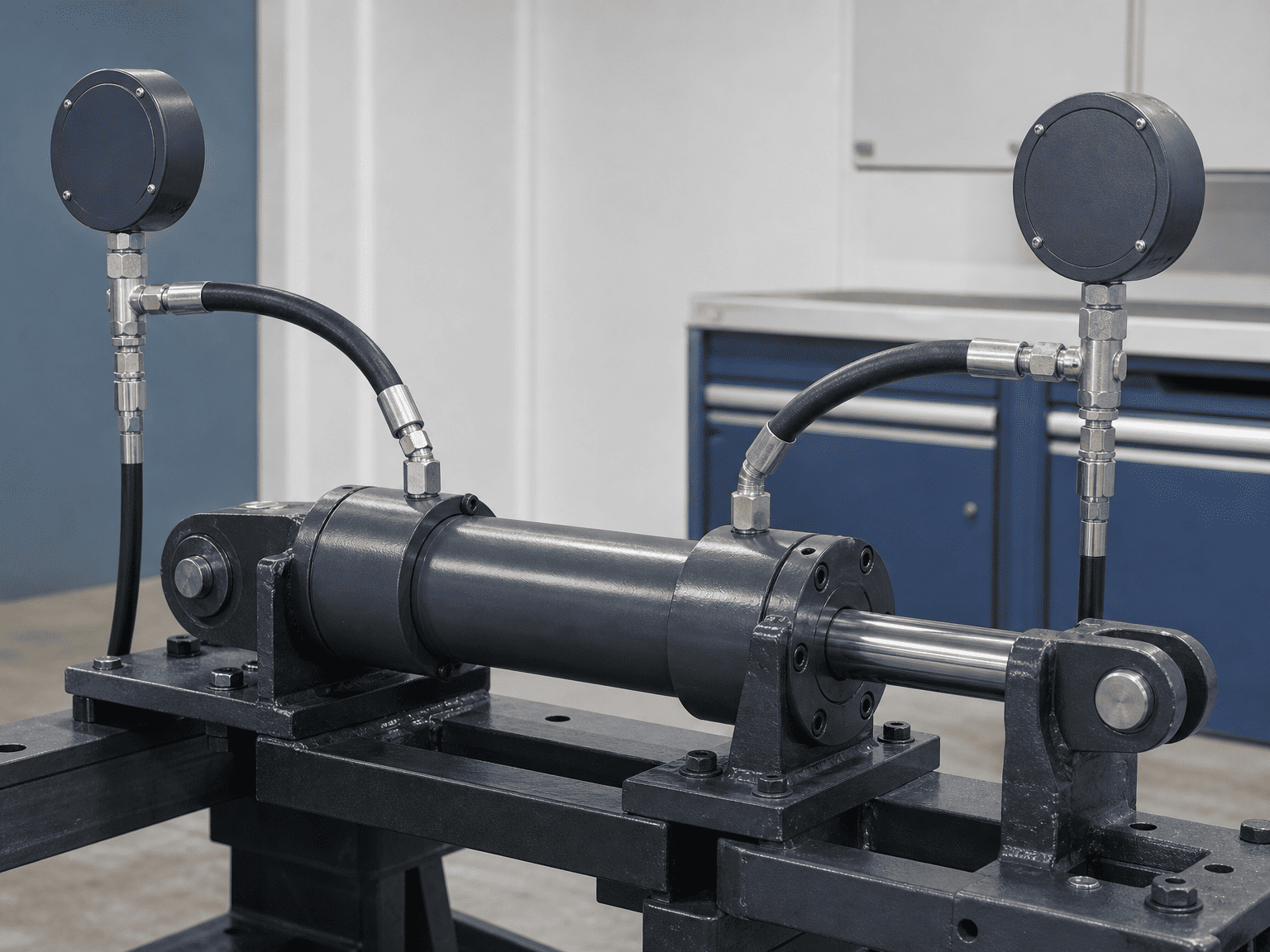

ఒక సంప్రదాయసింగిల్-రాడ్ హైడ్రాలిక్ సిలిండర్టోపీ వైపు పూర్తి పిస్టన్ ప్రాంతం మరియు రాడ్ వైపు ఒక చిన్న కంకణాకార ప్రాంతం ఉంది. రాడ్ రాడ్ వైపు పిస్టన్ ప్రాంతంలో కొంత భాగాన్ని ఆక్రమించింది.
రాడ్-సైడ్ వాల్యూమ్ డిచ్ఛార్జ్ చేయలేనప్పుడు క్యాప్ సైడ్ ఒత్తిడికి గురైనట్లయితే, పిస్టన్ ద్వారా ప్రసారం చేయబడిన శక్తి చిన్న రాడ్-సైడ్ ప్రాంతంపై పనిచేస్తుంది. మొదటి-పాస్ సంబంధం:
ఈ సంబంధం ఇంజనీరింగ్ స్క్రీనింగ్ సాధనం. ఇది సరళీకృత, స్థిర స్థితిని ఊహిస్తుంది మరియు పూర్తి సర్క్యూట్ విశ్లేషణను భర్తీ చేయదు. వాస్తవ పీడనం లీకేజీ, ట్రాప్డ్-ఎయిర్ కంటెంట్, ఫ్లూయిడ్ కంప్రెసిబిలిటీ, స్ట్రక్చరల్ కంప్రెసిబిలిటీ, సీల్ బిహేవియర్, వాల్వ్ రెస్పాన్స్, రాపిడి, ఉష్ణోగ్రత మరియు కదలిక దిశపై ఆధారపడి ఉంటుంది.
ప్రాంత నిష్పత్తి అనేది ఒక సిలిండర్ పంపు ఒత్తిడిని మించిన రాడ్-వైపు ఒత్తిడిని అనుభవించడానికి కారణం. సిలిండర్ ఏమీ నుండి శక్తిని సృష్టించదు; ఇది పిస్టన్ జ్యామితి ద్వారా శక్తి మరియు స్థానభ్రంశంను వర్తకం చేస్తుంది, అయితే బ్లాక్ చేయబడిన వాల్యూమ్ వేరే ఒత్తిడిని అనుభవిస్తుంది.
ప్రాంత సంబంధాన్ని వివరించడం కోసం మాత్రమే ఊహించండి:
- క్యాప్-సైడ్ పిస్టన్ ప్రాంతం 10 in²
- రాడ్-వైపు కంకణాకార వైశాల్యం 7 in²
- టోపీ వైపు ఒత్తిడి 2,100 psi
- రాడ్-సైడ్ ఛాంబర్ డిశ్చార్జ్ చేయలేకపోయింది
సరళీకృత తీవ్రత అంచనా:
ఇది ఉత్పత్తి రేటింగ్, పరీక్ష ఫలితం లేదా డిజైన్ ఆమోదం కాదు. పంప్ ప్రెజర్ కోసం రేట్ చేయబడిన సిలిండర్‌కు ఇప్పటికీ వ్యతిరేక గది మరియు వాల్వ్ అమరిక యొక్క సమీక్ష ఎందుకు అవసరమో చూపే గణన ఉదాహరణ.
రాడ్-వైపు ప్రాంతం క్యాప్-సైడ్ ప్రాంతం కంటే చాలా తక్కువగా ఉంటే, సైద్ధాంతిక ఒత్తిడి నిష్పత్తి మరింత తీవ్రంగా మారుతుంది. అసలు యంత్రం లీకేజ్, రిలీఫ్ వాల్వ్ లేదా స్ట్రక్చరల్ మూవ్‌మెంట్ ద్వారా ఒత్తిడిని తగ్గించవచ్చు లేదా పరిమితం చేయవచ్చు, అయితే ఆ మార్గాలు తప్పనిసరిగా ఉద్దేశపూర్వకంగా రూపొందించబడి మరియు ధృవీకరించబడాలి.
క్లాసిక్ కండిషన్ అనేది క్యాప్ ఎండ్‌పై ఒత్తిడిని కలిగి ఉంటుంది, అయితే రాడ్ ఎండ్ క్లోజ్డ్ డైరెక్షనల్ వాల్వ్, లోడ్-హోల్డింగ్ వాల్వ్, పైలట్-ఆపరేటెడ్ చెక్ వాల్వ్ లేదా ఫ్రోజెన్ ఫ్లూయిడ్ పాత్ ద్వారా నిరోధించబడుతుంది.
లోడ్ లేదా ఇన్‌కమింగ్ క్యాప్-ఎండ్ ప్రెజర్ ద్వారా సిలిండర్ ఉపసంహరణ వైపు నెట్టబడినప్పుడు ప్రమాదం పెరుగుతుంది. రాడ్-సైడ్ ఆయిల్ ఎక్కడికీ వెళ్లదు, కాబట్టి ఒత్తిడి వేగంగా పెరుగుతుంది.
అనియంత్రిత కదలికను నిరోధించడానికి లోడ్-హోల్డింగ్ కవాటాలు ఉపయోగించబడతాయి. అవి ముఖ్యమైన భద్రతా భాగాలు, అయితే పొడిగింపు, ఉపసంహరణ, ఆపడం మరియు ఉష్ణ మార్పుల సమయంలో చిక్కుకున్న చమురు కోసం సర్క్యూట్ ఇప్పటికీ నియంత్రిత మార్గాన్ని అందించాలి.
ఒక స్థితిలో సస్పెండ్ చేయబడిన లోడ్‌ను కలిగి ఉన్న వాల్వ్ అమరిక మరొక స్థితిలో ఒత్తిడి ఉచ్చును సృష్టించవచ్చు. సమీక్ష తప్పనిసరిగా స్టార్టప్, సాధారణ కదలిక, అత్యవసర స్టాప్, గొట్టం వైఫల్యం, వాల్వ్ డి-ఎనర్జైజేషన్ మరియు మెయింటెనెన్స్ ఐసోలేషన్‌ను కవర్ చేయాలి.
హార్డ్ స్టాప్‌కు వ్యతిరేకంగా నడిచే సిలిండర్ వాల్వ్ ప్రవాహాన్ని సరఫరా చేస్తూనే ఉంటే ప్రెజర్ స్పైక్ లేదా ట్రాప్ ద్రవాన్ని సృష్టించగలదు. మెకానికల్ స్టాప్ హైడ్రాలిక్ శక్తిని తొలగించదు; ఇది నిర్మాణం, సిలిండర్, మౌంట్‌లు మరియు సర్క్యూట్‌లోకి లోడ్‌ను బదిలీ చేస్తుంది.
ఎండ్-ఆఫ్-స్ట్రోక్ కంట్రోల్, కుషన్ సెట్టింగ్‌లు, రిలీఫ్ పాత్‌లు మరియు మెషిన్ స్టాప్‌లు కలిసి సమీక్షించబడాలి. సరిగ్గా రూపొందించబడిన ఒత్తిడి-పరిమితి మార్గానికి కుషన్ ప్రత్యామ్నాయం కాదు.
కొన్ని సర్క్యూట్‌లు ఉద్దేశపూర్వకంగా సిలిండర్ పోర్ట్‌లను వేగాన్ని మార్చే విధంగా కనెక్ట్ చేస్తాయి లేదా స్థానభ్రంశం చెందిన రాడ్-సైడ్ ఆయిల్‌ను ఉపయోగిస్తాయి. ఆ సర్క్యూట్‌లు అసాధారణ ఒత్తిడి మరియు ప్రవాహ సంబంధాలను సృష్టించగలవు. ప్రామాణిక సిలిండర్ గణన అసలు పోర్ట్ ఒత్తిడిని వివరించకపోవచ్చు.
రీజెనరేషన్ పాత్‌లు, పైలట్ లైన్‌లు, సీక్వెన్స్ వాల్వ్‌లు మరియు ఫ్లో కంట్రోల్‌లతో సహా క్యాప్-ఎండ్ మరియు రాడ్-ఎండ్ ఛాంబర్‌ల మధ్య ప్రతి కనెక్షన్‌ను స్కీమాటిక్ గుర్తించాలి.
దాని ఉష్ణోగ్రత పెరిగినప్పుడు హైడ్రాలిక్ నూనె విస్తరిస్తుంది. చమురు దృఢమైన లేదా దాదాపు దృఢమైన వాల్యూమ్‌లో చిక్కుకున్నట్లయితే, విస్తరణకు ఎక్కడా ఉండదు మరియు ఒత్తిడి పెరుగుతుంది.
ఒత్తిడి పెరుగుదల ద్రవ లక్షణాలు, ట్రాప్డ్ వాల్యూమ్, ఉష్ణోగ్రత మార్పు, గాలి కంటెంట్, భాగాల స్థితిస్థాపకత మరియు లీకేజ్ లేదా రిలీఫ్ లభ్యత ద్వారా ప్రభావితమవుతుంది. సరళీకృత ఉష్ణ విస్తరణ అంచనా ప్రమాదం యొక్క దిశను చూపడంలో సహాయపడవచ్చు, అయితే ద్రవ డేటా మరియు సిస్టమ్ సమ్మతి లేకుండా తుది ఒత్తిడి అంచనాగా దీనిని ఉపయోగించకూడదు.

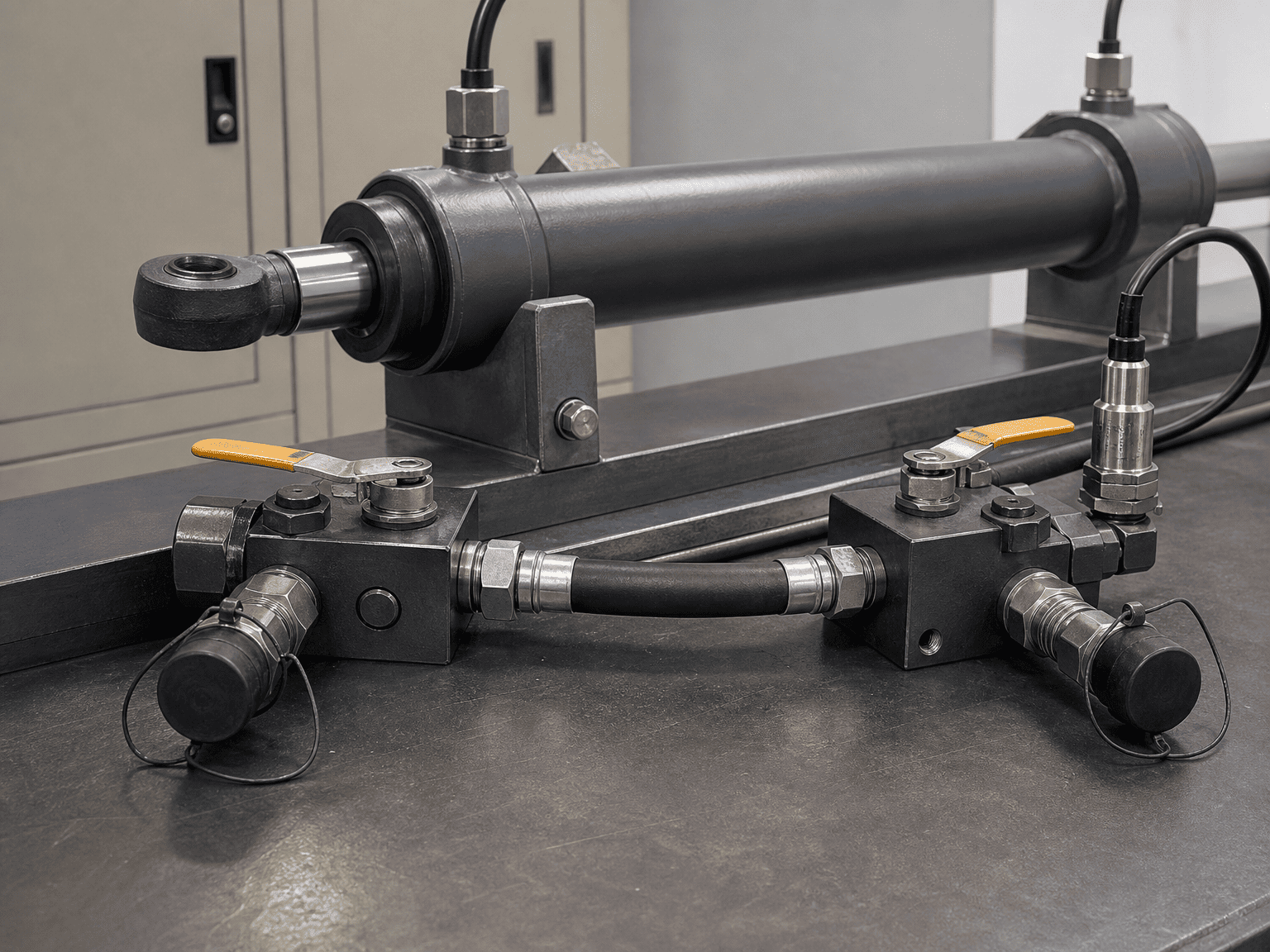

థర్మల్ లాకింగ్ సంభవించవచ్చు:
- ఒక సిలిండర్ రెండు క్లోజ్డ్ వాల్వ్‌ల ద్వారా వేరుచేయబడుతుంది
- పైలట్ నిర్వహించే తనిఖీలు రెండు పోర్ట్‌లను ట్రాప్ చేస్తాయి
- త్వరిత కప్లర్లు వాటి మధ్య చిక్కుకున్న నూనెతో డిస్‌కనెక్ట్ చేయబడతాయి
- ఒక యంత్రం చల్లని పరిస్థితుల నుండి వెచ్చని వర్క్‌షాప్‌లోకి తరలించబడుతుంది
- సూర్యకాంతి లేదా మరొక ఉష్ణ మూలం ఒక వివిక్త సిలిండర్‌ను వేడి చేస్తుంది
- లోడ్-హోల్డింగ్ సర్క్యూట్ సాధారణ ఒత్తిడి సమీకరణను నిరోధిస్తుంది
ఒత్తిడి పెరుగుతున్నప్పుడు పంప్ ఆఫ్ కావచ్చు. అందుకే నిర్వహణ సిబ్బంది డి-ఎనర్జిజ్డ్ హైడ్రాలిక్ సర్క్యూట్ ఒత్తిడి లేనిదని భావించకూడదు.

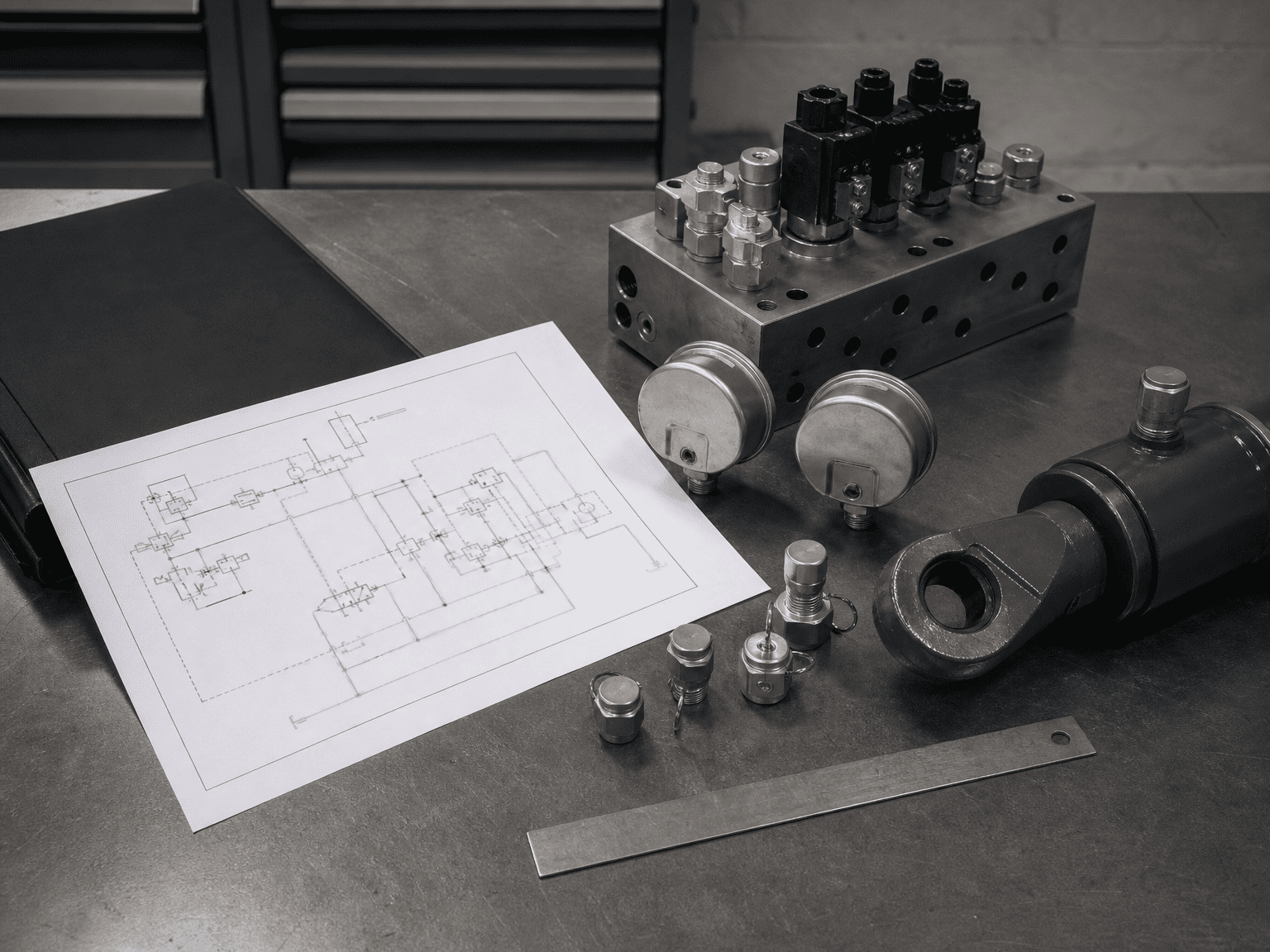

చిక్కుకున్న వాల్యూమ్‌లను గుర్తించండి మరియు క్యాప్ ఎండ్ మరియు రాడ్ ఎండ్ కోసం ఒత్తిడి మార్గాన్ని లెక్కించండి లేదా పరీక్షించండి. వాల్వ్ లీకేజ్, థర్మల్ ఎక్స్‌పాన్షన్, ట్రాప్డ్ ఎయిర్ మరియు స్ట్రక్చరల్ కంప్లైయన్స్‌ను చేర్చండి.
సర్క్యూట్‌కు ఉపశమన పరికరం, విస్తరణ వాల్యూమ్, అక్యుమ్యులేటర్ అమరిక లేదా నియంత్రిత మేకప్ పాత్ అవసరం కావచ్చు. సరైన పరిష్కారం లోడ్, ప్రమాదం, వాల్వ్ ఆర్కిటెక్చర్ మరియు వర్తించే యంత్ర రూపకల్పన అవసరాలపై ఆధారపడి ఉంటుంది.
దాని ఒత్తిడి సెట్టింగ్, ప్రవాహ సామర్థ్యం, ఉత్సర్గ మార్గం మరియు లోడ్-హోల్డింగ్ ఫంక్షన్‌తో పరస్పర చర్యను తనిఖీ చేయకుండా రిలీఫ్ వాల్వ్‌ను జోడించవద్దు.
సిలిండర్ ట్యూబ్, పిస్టన్, రాడ్, సీల్స్, పోర్ట్‌లు, గొట్టాలు, ఫిట్టింగ్‌లు, కవాటాలు, మానిఫోల్డ్‌లు మరియు మౌంటు నిర్మాణాన్ని తనిఖీ చేయండి. పంప్ రిలీఫ్ సెట్టింగ్ ప్రతి బ్లాక్ చేయబడిన చాంబర్లో కనిపించే గరిష్ట పీడనం స్వయంచాలకంగా ఉండదు.
సాధారణ స్టాప్, ఎమర్జెన్సీ స్టాప్, విద్యుత్ శక్తి కోల్పోవడం, గొట్టం వైఫల్యం, వాల్వ్ స్పూల్ రిటర్న్, పైలట్ ప్రెజర్ నష్టం మరియు మాన్యువల్ మెయింటెనెన్స్ ఐసోలేషన్‌ను సమీక్షించండి. సురక్షితమైన హోల్డ్ పరిస్థితికి ఇప్పటికీ ఒత్తిడి-ఉపశమన మార్గం అవసరం.
కోల్డ్-స్టార్ట్ కండిషన్, ఆపరేటింగ్ టెంపరేచర్, పార్కింగ్ కండిషన్, స్టోరేజీ ఉష్ణోగ్రత మరియు డైరెక్ట్ హీట్ ఎక్స్‌పోజర్‌ను నిర్వచించండి. ద్రవం చిక్కుకున్నప్పుడు సిలిండర్‌ని వేరుచేయగలిగితే, ప్రమాద సమీక్షలో ఉష్ణ పీడనాన్ని తప్పనిసరిగా పరిగణించాలి.
యంత్రం చూపినప్పుడు ఒత్తిడి తీవ్రత లేదా థర్మల్ లాకింగ్ అనుమానించబడవచ్చు:
- సాధారణ పంపు ఒత్తిడి ఉన్నప్పటికీ రాడ్-సైడ్ గొట్టం లేదా అమర్చడంలో వైఫల్యం
- మ్యాచింగ్ పంప్ ఓవర్‌ప్రెజర్ ఈవెంట్ లేకుండా సీల్ ఎక్స్‌ట్రాషన్ నమూనా
- వేడెక్కడం లేదా శీతలీకరణ తర్వాత తరలించడం కష్టంగా మారే సిలిండర్
- ఊహించిన దాని కంటే మరింత గట్టిగా లాక్ చేసే లోడ్-హోల్డింగ్ వాల్వ్
- పంప్ ఆపివేసిన తర్వాత మిగిలిన ఒత్తిడి
- నిర్వహణ సమయంలో సురక్షితంగా వదులుకోలేని అమరిక
- స్టాప్ లేదా ఉష్ణోగ్రత మార్పు తర్వాత మాత్రమే తెరుచుకునే ఉపశమన వాల్వ్
- సిలిండర్ మెకానికల్ స్టాప్‌కు చేరుకున్నప్పుడు వివరించలేని ఒత్తిడి పెరుగుతుంది
ఈ లక్షణాలు ఒక యంత్రాంగానికి రుజువు కాదు. పోర్ట్ ప్రెజర్ మరియు బ్లాక్ చేయబడిన-వాల్యూమ్ ప్రవర్తనను కొలవాలని మరియు మ్యాప్ చేయాలని వారు సూచిస్తున్నారు.
1. యంత్రాన్ని సురక్షితంగా చేయండి. యంత్ర తయారీదారు యొక్క ఐసోలేషన్ మరియు నిల్వ-శక్తి విధానాన్ని అనుసరించండి. "ఒత్తిడి ఉందో లేదో చూడడానికి" ఫిట్టింగ్‌ను విప్పవద్దు.
2. రెండు పోర్ట్ ఒత్తిళ్లను రికార్డ్ చేయండి. పంపు వద్ద మాత్రమే కాకుండా సంబంధిత లోడ్ మరియు ఉష్ణోగ్రత పరిస్థితులలో సిలిండర్ పోర్టుల వద్ద ఒత్తిడిని కొలవండి.
3. వాల్వ్ లాజిక్‌ను కనుగొనండి. పైలట్-ఆపరేటెడ్ చెక్‌లు, కౌంటర్ బ్యాలెన్స్ వాల్వ్‌లు, సీక్వెన్స్ వాల్వ్‌లు, ఫ్లో కంట్రోల్స్ మరియు ఏదైనా రీజెనరేషన్ కనెక్షన్‌లను గుర్తించండి.
4. చిక్కుకున్న వాల్యూమ్‌లను గుర్తించండి. క్లోజ్డ్ వాల్వ్‌లు లేదా డిస్‌కనెక్ట్ చేయబడిన కప్లర్‌ల ద్వారా వేరు చేయగల ప్రతి విభాగాన్ని గుర్తించండి.
5. ఉష్ణోగ్రత చరిత్రను తనిఖీ చేయండి. ఒత్తిడి సంఘటనకు ముందు, సమయంలో మరియు తర్వాత ద్రవం మరియు పరిసర ఉష్ణోగ్రతలను రికార్డ్ చేయండి.
6. వైఫల్యం స్థానాన్ని తనిఖీ చేయండి. ఒత్తిడి-సంబంధిత నష్టం కోసం రాడ్-సైడ్ మరియు క్యాప్-సైడ్ సీల్స్, ఫిట్టింగ్‌లు, గొట్టాలు మరియు వాల్వ్ కావిటీలను సరిపోల్చండి.
7. డ్రాయింగ్ పునర్విమర్శను సమీక్షించండి. ఫీల్డ్ సవరణలు ఉపశమన మార్గాన్ని తీసివేయలేదని లేదా వాల్వ్ ప్లంబింగ్‌ను మార్చలేదని నిర్ధారించండి.
8. నియంత్రిత పరిస్థితుల్లో మళ్లీ పరీక్షించండి. మెషీన్‌ను తిరిగి సేవకు అందించే ముందు తగిన ఇన్‌స్ట్రుమెంటేషన్ మరియు డాక్యుమెంట్ చేయబడిన టెస్ట్ ప్లాన్‌ను ఉపయోగించండి.
విచారణ వీటిని కలిగి ఉన్నప్పుడు తయారీదారు మరింత ఉపయోగకరమైన సమాధానాన్ని అందించగలడు:
- సిలిండర్ బోర్, రాడ్ వ్యాసం, స్ట్రోక్ మరియు మౌంటు అమరిక
- క్యాప్-ఎండ్ మరియు రాడ్-ఎండ్ పోర్ట్ సైజులు మరియు హోస్ రూటింగ్
- వాల్వ్ చిహ్నాలు మరియు పైలట్ లైన్‌లతో హైడ్రాలిక్ స్కీమాటిక్
- ప్రతి సిలిండర్ పోర్ట్ వద్ద పంప్ రిలీఫ్ ప్రెజర్ మరియు కొలిచిన ఒత్తిడి
- లోడ్ దిశ, సస్పెండ్-లోడ్ పరిస్థితి మరియు మెకానికల్ స్టాప్‌లు
- లోడ్-హోల్డింగ్ వాల్వ్, కౌంటర్ బ్యాలెన్స్ వాల్వ్ మరియు చెక్-వాల్వ్ పార్ట్ నంబర్లు
- ద్రవ రకం, ఉష్ణోగ్రత పరిధి మరియు ట్రాప్డ్-వాల్యూమ్ పరిస్థితి
- సాధారణ స్టాప్, ఎమర్జెన్సీ స్టాప్ మరియు పవర్-లాస్ ప్రవర్తన
- విఫలమైన సీల్స్, ఫిట్టింగ్‌లు, గొట్టాలు లేదా కవాటాల ఫోటోలు
- అవసరమైన హోల్డింగ్ ఫంక్షన్ మరియు వర్తించే యంత్ర భద్రతా అవసరాలు
ఒత్తిడి తీవ్రతను నిర్ధారించడానికి ఒకే పంపు-పీడన విలువ అరుదుగా సరిపోతుంది.
ఇలస్ట్రేటివ్ ఏరియా లెక్కింపు ఒత్తిడి రేటింగ్ కాదు. కథనం యూనివర్సల్ రిలీఫ్ సెట్టింగ్, వాల్వ్ పరిమాణం, అనుమతించదగిన ఉష్ణోగ్రత పరిధి లేదా సురక్షితమైన పని ఒత్తిడిని పేర్కొనబడని సిలిండర్‌కు కేటాయించదు.
ప్రస్తుత సిలిండర్ డ్రాయింగ్, మెటీరియల్ మరియు సీల్ స్పెసిఫికేషన్, సర్క్యూట్ డిజైన్, వాల్వ్ డేటా, టెస్ట్ సాక్ష్యం మరియు మెషిన్ రిస్క్ అసెస్‌మెంట్ నుండి సరైన పీడన పరిమితి తప్పనిసరిగా రావాలి. పార్కర్ కేటలాగ్, సాధారణ హైడ్రాలిక్ కథనం లేదా ఫార్ములా మెకానిజమ్‌ను వివరించగలవు, కానీ వాటిలో ఏవీ తుది అప్లికేషన్ సమీక్షకు ప్రత్యామ్నాయం కావు.
